Instrukcja obsługi czujnika ciśnienia różnicowego Sauermann CP 210-R

Szybki przewodnik po instalacji, podłączeniu elektrycznym i konfiguracji czujnika ciśnienia różnicowego Sauermann CP 210-R. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować wyjścia analogowe i wykonać autozero.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Sauermann CP 210-R to przetwornik ciśnienia różnicowego, prędkości i przepływu powietrza oraz temperatury. Wymaga montażu naściennego, profesjonalnego podłączenia elektrycznego oraz konfiguracji wyjść za pomocą przełączników DIP. str. 2

Najważniejsze czynności

Montaż naścienny str. 2, 3
Konfiguracja wyjść (DIP switch) str. 2, 4
Procedura Autozero str. 3, 4

Pierwsze uruchomienie

Sprawdź etykietę zasilania, wykonaj okablowanie zgodnie z normą NFC15-100, ustaw przełączniki DIP i wykonaj autozero. str. 2, 3

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Dryft pomiaru

Wykonaj autozero.

str. 3

Konserwacja i reset

Unikaj agresywnych rozpuszczalników i produktów zawierających formalinę. str. 3

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	24 Vac/Vdc lub 100-240 Vac	Napięcie zasilania urządzenia	str. 2
Wyjścia	2 x 4-20 mA / 0-20 mA / 0-5 V / 0-10 V	Sygnały wyjściowe analogowe	str. 2
Stopień ochrony	IP65	Klasa szczelności obudowy	str. 2
Zakres pomiarowy	±100 do ±10 000 Pa	Zakres ciśnienia różnicowego	str. 2

Gdzie szukać w PDF

Strona tytułowa str. 1
Dane techniczne i połączenia str. 2
Montaż i konfiguracja str. 3

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

Strona 1

Strona 2

Strona 2

Strona 7

Najważniejsze informacje

Sauermann CP 210-R to zaawansowany przetwornik ciśnienia różnicowego, prędkości i przepływu powietrza oraz temperatury. Urządzenie jest przeznaczone do pracy w środowiskach przemysłowych i laboratoryjnych. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest wyłączone, a typ zasilania (24V lub 100-240V) jest zgodny z etykietą na obudowie urządzenia.

Montaż urządzenia

Montaż urządzenia powinien być przeprowadzony zgodnie z poniższymi krokami:

Przykręć płytę montażową ABS do ściany, używając dostarczonych śrub i kołków (wymagane wiercenie otworów o średnicy 6 mm).
Umieść czujnik na płycie montażowej, wsuwając go w punkty mocowania (oznaczone jako A na schemacie) pod kątem 30°.
Obróć obudowę zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie, co potwierdza poprawne zamocowanie.
Po instalacji i podłączeniu zasilania zaleca się wykonanie procedury autozero.

Podłączenie elektryczne

Podłączenie musi być wykonane przez wykwalifikowanego technika. Przed przystąpieniem do prac należy upewnić się, że urządzenie nie jest pod napięciem. Wymagana jest obecność wyłącznika lub bezpiecznika przed urządzeniem.

Zasilanie: Sprawdź etykietę na boku urządzenia, aby zweryfikować typ zasilania (24 Vac/Vdc lub 100-240 Vac).
Bezpiecznik: W modelach 100-240 Vac należy stosować bezpieczniki zwłoczne, aby uniknąć skoków prądu przy uruchomieniu.
Wyjścia: Urządzenie posiada dwa wyjścia analogowe (4-20 mA lub 0-10 V) oraz dwa wyjścia przekaźnikowe.

Konfiguracja wyjść

Wybór sygnału wyjściowego (napięciowy 0-10 V / 0-5 V lub prądowy 4-20 mA / 0-20 mA) odbywa się za pomocą przełączników DIP (d) znajdujących się na płytce elektronicznej. Należy ustawić przełączniki zgodnie z tabelą konfiguracji dostępną w instrukcji.

Autozero i autokalibracja

Urządzenie posiada funkcję autokalibracji, która kompensuje dryft czujnika za pomocą elektrozaworu. Procedura autozero pozwala na ręczne wyzerowanie urządzenia:

Odłącz przewody ciśnieniowe (w modelach CP211 i CP212 nie jest to konieczne).
Naciśnij przycisk "Autozero" na obudowie.
Po zakończeniu operacji zielona dioda "On" zgaśnie i zapali się ponownie, a na wyświetlaczu pojawi się komunikat "autoZ".

Konserwacja i bezpieczeństwo

Urządzenie wymaga ochrony przed agresywnymi rozpuszczalnikami. Podczas czyszczenia pomieszczeń lub kanałów, w których zainstalowany jest czujnik, należy chronić go przed produktami zawierającymi formalinę. Należy zawsze używać urządzenia zgodnie z jego przeznaczeniem i w określonych parametrach technicznych.

Praktyczna pomoc

Typowe problemy

Dryft pomiaru ciśnienia

Wykonaj procedurę autozero zgodnie z instrukcją, aby zresetować punkt zerowy.

Brak reakcji urządzenia po podłączeniu

Sprawdź, czy napięcie zasilania jest zgodne z etykietą na boku urządzenia (24V lub 100-240V) oraz czy bezpiecznik jest sprawny.

Przed użyciem

Sprawdź typ zasilania na etykiecie bocznej urządzenia.
Upewnij się, że zasilanie jest wyłączone przed podłączeniem.
Zainstaluj wyłącznik lub bezpiecznik przed urządzeniem.
Skonfiguruj przełączniki DIP zgodnie z wymaganym sygnałem wyjściowym.
Wykonaj autozero po montażu i uruchomieniu.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Wyjścia analogowe: 2 wyjścia 4-wire (4-20 mA, 0-20 mA, 0-5 V lub 0-10 V).
Stopień ochrony: IP65 (ochrona przed pyłem i strumieniami wody).

Ilustracje i schematy

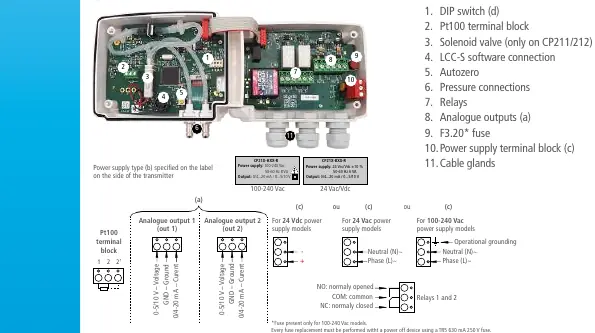

Schemat połączeń pokazuje terminale dla zasilania, wyjść analogowych oraz przekaźników.
Tabela konfiguracji DIP switch wskazuje pozycje przełączników dla różnych trybów wyjściowych (4-20mA, 0-10V, itp.).

Zgodność modelu

Urządzenie przeznaczone do powietrza i gazów neutralnych.
Wymagana instalacja zgodnie z normą NFC15-100.
