Instrukcja obsługi oprogramowania konfiguracyjnego Sauermann LCC-S
Przewodnik po oprogramowaniu konfiguracyjnym Sauermann LCC-S. Dowiedz się, jak instalować oprogramowanie, konfigurować przetworniki (klasy 110, 210-R, 310, Monostaty), ustawiać alarmy, wejścia/wyjścia oraz parametry pomiarowe.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprogramowanie LCC-S służy do konfiguracji przetworników Sauermann (klasy 110, 210-R, 310, Monostaty), podglądu danych w czasie rzeczywistym oraz zarządzania ustawieniami alarmów, przekaźników i komunikacji. str. 5, 6
Najważniejsze czynności
- Instalacja oprogramowania str. 5
- Odczyt konfiguracji z przetwornika str. 6, 7
- Zapis konfiguracji do przetwornika str. 6, 10
Pierwsze uruchomienie
- Podłącz przetwornik kablem mini-DIN do USB, uruchom LCC-S i kliknij 'Read'. str. 7
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Można zresetować wyjścia analogowe podczas testu lub przywrócić ustawienia fabryczne poprzez ponowne wgranie konfiguracji. str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymagania systemowe | Windows XP/Vista/7, USB 2.0, 1GB RAM, 1GB wolnego miejsca | Minimalna konfiguracja komputera | str. 5 |
| Prędkość komunikacji ModBus | 2400 - 115200 bodów | Zakres prędkości transmisji | str. 11 |
Gdzie szukać w PDF
- Instalacja str. 5
- Konfiguracja przetworników str. 7, 8, 9
- Wejścia/Wyjścia str. 16, 17, 18
- Prędkość i przepływ str. 19, 20
- Przekaźniki str. 21, 22
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

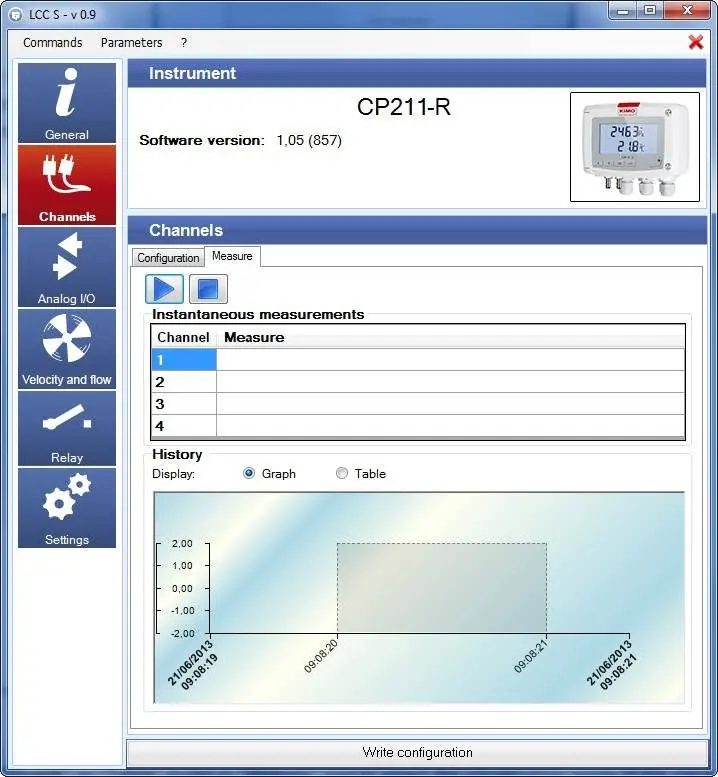

Oprogramowanie LCC-S służy do konfiguracji przetworników Sauermann (klasy 110, 210-R, 310 oraz Monostaty). Umożliwia odczyt i zapis konfiguracji, podgląd danych w czasie rzeczywistym, ustawianie alarmów, parametrów wejść/wyjść oraz komunikacji sieciowej.
Instalacja oprogramowania
Wymagania systemowe: Windows XP, VISTA lub 7, port USB 2.0, 1 GB pamięci RAM oraz 1 GB wolnego miejsca na dysku. Instalację należy przeprowadzić, uruchamiając plik .exe znajdujący się na kluczu USB.
Obsługa oprogramowania
Główne funkcje dostępne są w pasku menu. Kluczowe przyciski to:
- Read: Odczyt konfiguracji z podłączonego przetwornika.
- Load: Wczytanie konfiguracji zapisanej wcześniej na komputerze.
- Write configuration: Zapisanie zmian w konfiguracji do przetwornika.
Konfiguracja przetworników
Instrukcja szczegółowo opisuje procesy konfiguracji dla różnych klas urządzeń:
- Wyświetlacz i klawiatura: Ustawienia podświetlenia, jasności, kontrastu oraz blokady klawiatury i haseł (dla klasy 310).

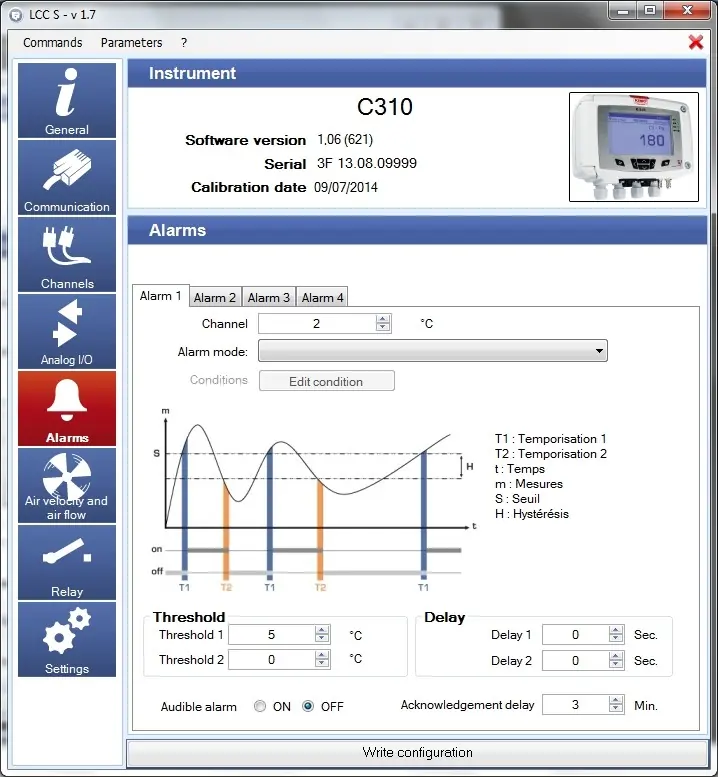

- Alarmy: Konfiguracja trybów alarmowych (Rising edge, Falling edge, Control, Sensor state), progów, histerezy oraz opóźnień.

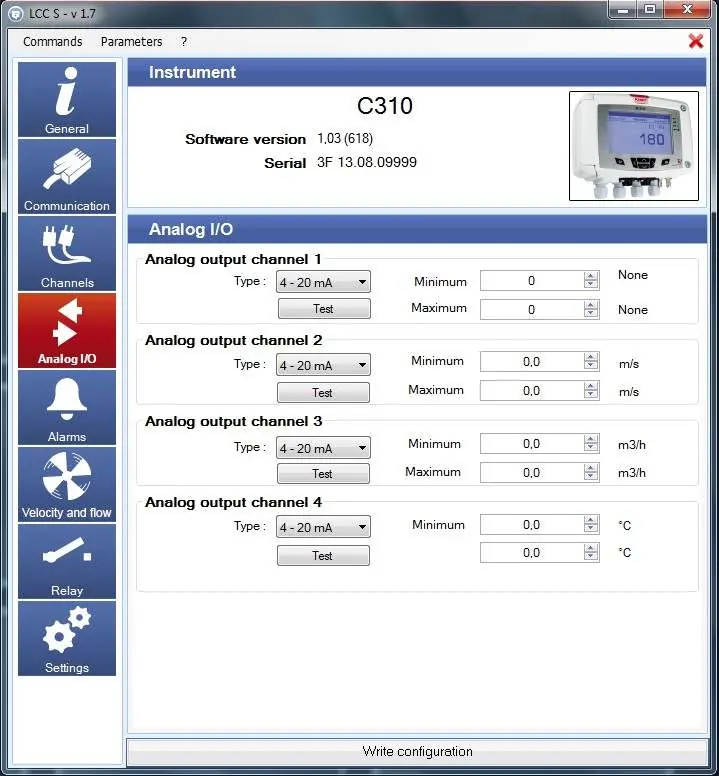

- Wejścia/Wyjścia: Ustawianie zakresów wyjść analogowych (4-20 mA, 0-10 V itp.) oraz testowanie ich działania.
- Prędkość i przepływ: Wybór metody pomiarowej (Pitot, Debimo), współczynników korekcyjnych oraz wymiarów kanałów.

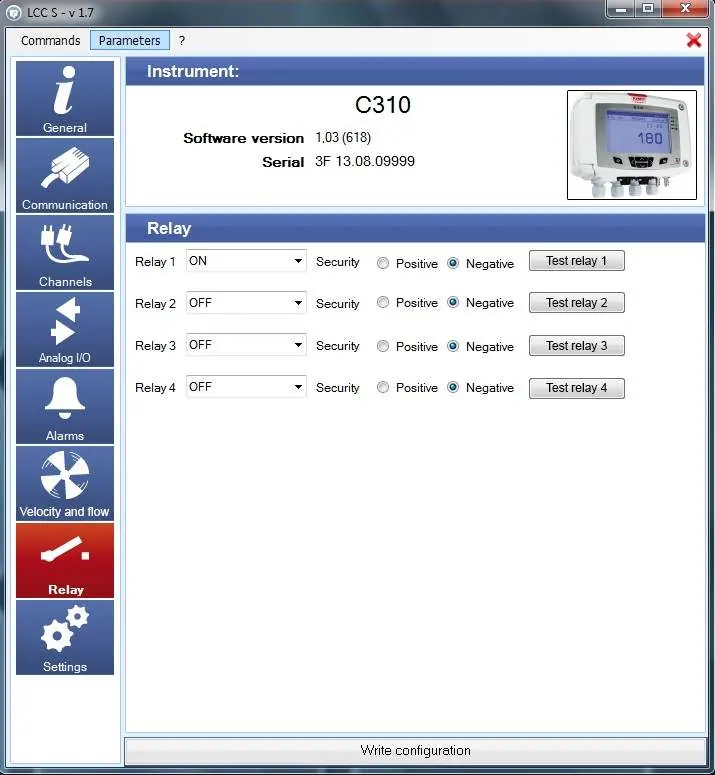

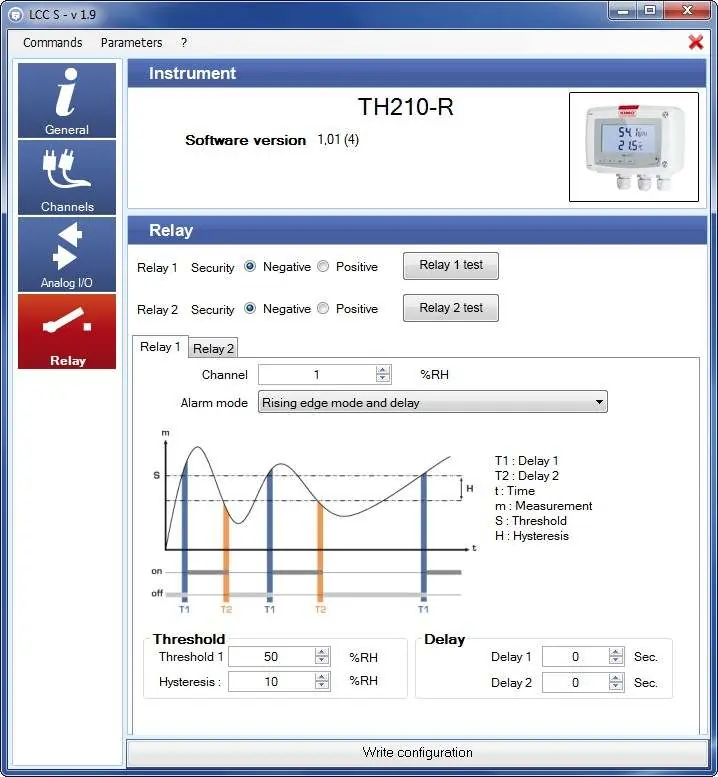

- Przekaźniki: Konfiguracja zabezpieczeń (positive/negative security) oraz przypisywanie przekaźników do alarmów.
- Ustawienia zaawansowane: Funkcje takie jak purge (dla klasy 310), integracja pomiarów ciśnienia, auto-zero oraz kompensacja wysokości/ciśnienia atmosferycznego.
Diagnostyka i aktualizacje
Oprogramowanie pozwala na testowanie wyjść analogowych i przekaźników oraz aktualizację oprogramowania układowego (firmware) przetwornika za pomocą funkcji Bootloader.
Praktyczna pomoc
Typowe problemy
Oprogramowanie nie wykrywa przetwornika (klasa 110/Monostat)

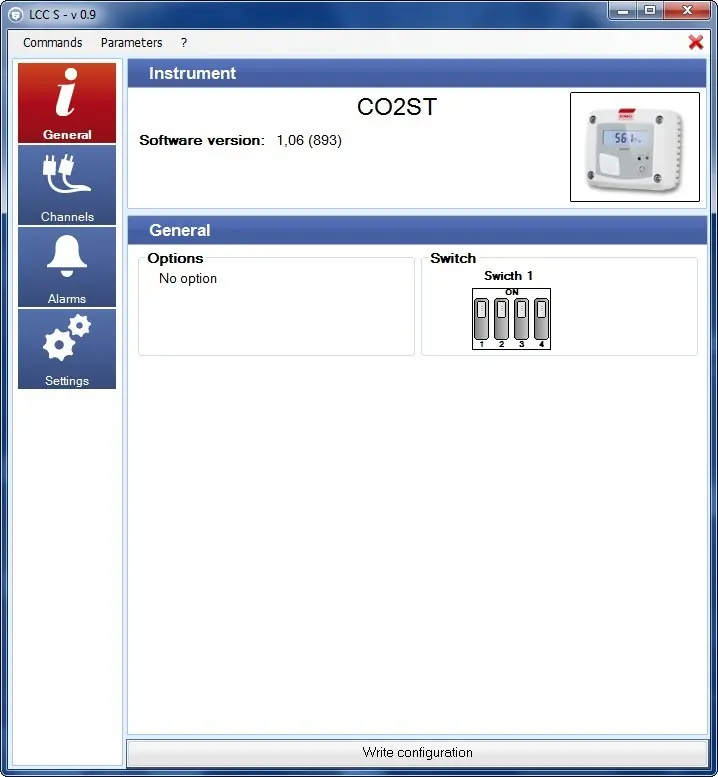

Sprawdź ustawienia przełączników DIP na płytce elektronicznej urządzenia zgodnie z instrukcją na stronie 7.
Brak możliwości konfiguracji alarmów
Upewnij się, że używasz odpowiedniego modelu przetwornika (klasy 210-R, 310 lub Monostaty) i że alarmy są wspierane przez dany model.
Przed użyciem
- Sprawdź, czy komputer spełnia wymagania systemowe (Windows XP/Vista/7, 1GB RAM).
- Podłącz przetwornik do komputera za pomocą kabla mini-DIN na USB.
- W przypadku klasy 110/Monostat, ustaw przełączniki DIP zgodnie z instrukcją na stronie 7.
- Upewnij się, że przetwornik jest zasilany przed podłączeniem do komputera.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Rising edge mode
- Alarm aktywowany, gdy mierzona wartość przekroczy próg (Threshold).
- Falling edge mode
- Alarm aktywowany, gdy mierzona wartość spadnie poniżej progu.
- Positive security
- Przekaźnik jest rozłączony podczas alarmu lub braku zasilania.
- Negative security
- Przekaźnik jest załączony podczas alarmu (domyślne ustawienie).
Ilustracje i schematy
- Schemat połączeń DIP switch dla klasy 110/Monostat (str. 7).
- Schemat logiki alarmów (str. 15).
- Schemat testowania wyjść analogowych (str. 18).
Zgodność modelu
- Oprogramowanie LCC-S jest kompatybilne z przetwornikami klas 110, 210-R, 310 oraz Monostat.
- Niektóre funkcje (np. Ethernet, Purge) są dostępne tylko dla klasy 310.
- Ethernet nie jest dostępny w modelu CPE310-S.
