Instrukcja obsługi profesjonalnego systemu głośnikowego SAL PAS 12W243S

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy profesjonalnego systemu głośnikowego SAL PAS 12W243S. System składa się z aktywnego subwoofera oraz dwóch satelitarnych kolumn szerokopasmowych. Urządzenie oferuje zaawansowane funkcje, takie jak łączność Bluetooth TWS, procesor DSP oraz możliwość pracy w trybach 1.1 (mono) lub 2.1 (stereo).

Opis urządzenia i elementy zestawu

Zestaw zawiera subwoofer, dwie kolumny szerokopasmowe, dwa statywy, kabel zasilający oraz dwa kable Speakon. Panel sterowania na tylnej części subwoofera umożliwia zarządzanie wejściami (MIC, LINE, BT), regulację tonów (EQ) oraz wybór trybów pracy.

Montaż i instalacja

Montaż statywów polega na włożeniu mniejszej rury w większą, zablokowaniu jej na wybranej wysokości za pomocą trzpienia i dokręceniu śruby motylkowej. Statyw należy wkręcić w gniazdo na górze subwoofera. Po stabilnym zamocowaniu statywów, można na nich umieścić kolumny satelitarne.

Podłączenie i pierwsze uruchomienie

Wszystkie połączenia należy wykonywać przy wyłączonym zasilaniu. Kable audio i mikrofonowe powinny być prowadzone z dala od kabla zasilającego. Przed włączeniem systemu upewnij się, że wszystkie regulatory głośności są ustawione na minimum. System włącza się przełącznikiem ON/OFF na tylnym panelu.

Obsługa i funkcje menu

Menu sterowane jest za pomocą wielofunkcyjnego pokrętła. Główne funkcje obejmują:

• MIXER: Regulacja głośności poszczególnych wejść (CH1, CH2/CH3, CH4, BT).
• EQ: Cztery tryby brzmienia (Music, Live, Speech, HPF80Hz).
• BLUETOOTH: Parowanie z urządzeniami zewnętrznymi.

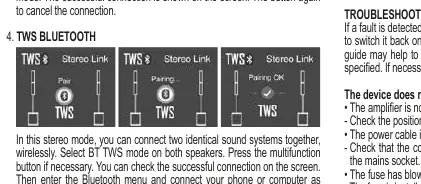

• TWS: Bezprzewodowe łączenie dwóch identycznych systemów w jeden zestaw stereo.
• SETUP: Ustawienia systemowe, w tym jasność wyświetlacza i reset do ustawień fabrycznych.

Tryby pracy (1.1 i 2.1)

System może pracować w dwóch trybach:

• Tryb 2.1 (Stereo): Wymaga podłączenia obu kolumn szerokopasmowych osobnymi kablami do subwoofera.
• Tryb 1.1 (Mono): Sygnały lewego i prawego kanału są sumowane. Kolumny są połączone szeregowo i podłączone jednym kablem do wyjścia lewego kanału subwoofera.

Konserwacja i czyszczenie

Przed czyszczeniem należy odłączyć urządzenie od zasilania. Używaj miękkiej, suchej szmatki. Nie stosuj agresywnych środków czyszczących ani aerozoli na złączach i przełącznikach. Przed każdym użyciem sprawdź stan kabla zasilającego oraz stabilność statywów.

Rozwiązywanie problemów

W przypadku awarii sprawdź najpierw ustawienia głośności oraz poprawność podłączenia kabli. Jeśli urządzenie nie włącza się, sprawdź bezpiecznik w gnieździe zasilania (wymiana tylko przez specjalistę) oraz pozycję przełącznika zasilania.

Dane techniczne

System posiada wzmacniacz klasy D o mocy 800 W (maksymalna). Pasmo przenoszenia wynosi 40-20 000 Hz. Subwoofer wyposażony jest w 12-calowy głośnik niskotonowy.
