Instrukcja obsługi aktywnego systemu nagłośnieniowego Omnitronic MAXX 1508NG / 1810NG
Szybki przewodnik po instrukcji obsługi aktywnego systemu nagłośnieniowego Omnitronic MAXX 1508NG i 1810NG. Dowiedz się, jak poprawnie zainstalować system, skonfigurować mikser, sparować urządzenia Bluetooth oraz dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy aktywnych systemów nagłośnieniowych 2.1 Omnitronic MAXX 1508NG oraz 1810NG. Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, konfiguracji wbudowanego miksera, parowania Bluetooth oraz konserwacji urządzenia. Przed przystąpieniem do użytkowania należy zapoznać się z ostrzeżeniami dotyczącymi napięcia sieciowego i poziomu głośności, aby uniknąć uszkodzeń słuchu oraz sprzętu.
Opis urządzenia
Systemy MAXX to mobilne zestawy 2.1 wyposażone w DSP (cyfrowy procesor sygnału) o mocy 800 W. Główne cechy to:
- Wbudowany 4-kanałowy mikser.
- Technologia Bluetooth z funkcją TWS (True Wireless Stereo) do łączenia dwóch systemów.
- Wzmacniacz klasy D z limiterem zabezpieczającym przed przeciążeniem.
- Solidne obudowy MDF z metalowymi grillami.
Instalacja i podłączenie
Podczas instalacji należy zapewnić stabilne, równe podłoże. Subwoofer powinien znajdować się pomiędzy satelitami. Ważne: Przed podłączaniem lub odłączaniem kabli należy wyłączyć system lub ustawić głośność na minimum.

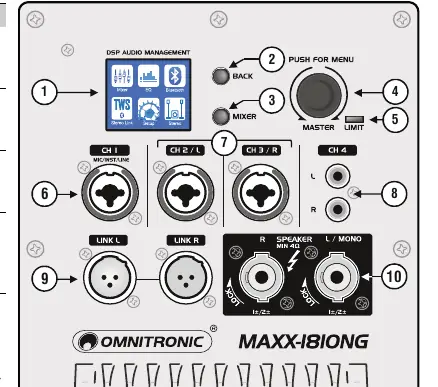

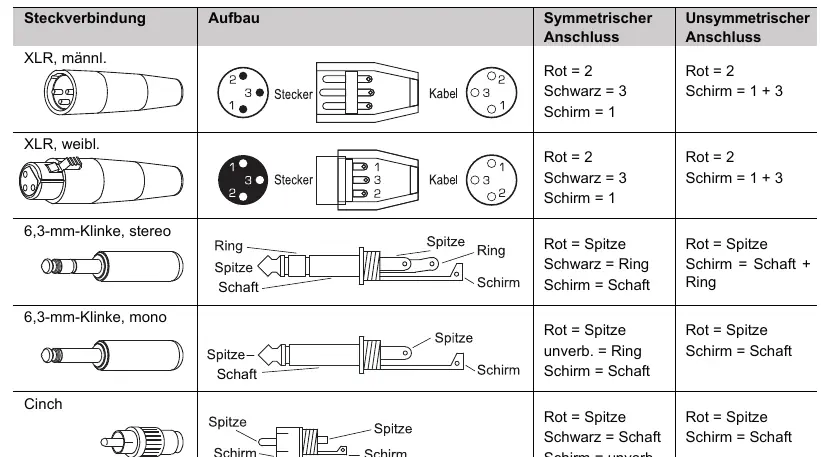

- Kanał 1: Wejście combo (XLR/Jack) dla mikrofonów, instrumentów lub sygnałów liniowych.
- Kanał 2/3: Wejścia stereo (XLR/Jack) dla urządzeń liniowych (np. miksery).
- Kanał 4: Wejście stereo RCA dla odtwarzaczy.
- Wyjście LINK L/R: Służy do przesyłania sygnału do kolejnego systemu PA.
- Satellity: Podłączane do subwoofera za pomocą dołączonych kabli głośnikowych (blokada przez przekręcenie wtyku).
Obsługa i menu
Nawigacja odbywa się za pomocą pokrętła MASTER (naciśnięcie potwierdza wybór, obrót zmienia wartości). Dostępne funkcje:

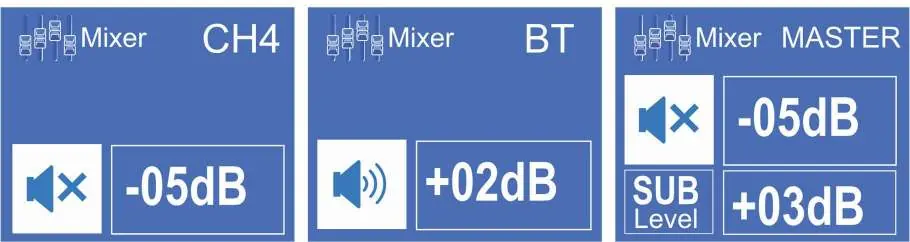

- Mixer: Regulacja głośności poszczególnych kanałów (CH1-4), Bluetooth oraz poziomu subwoofera i satelitów.
- EQ: Wybór presetów (MUSIC, LIVE, SPEECH, HPF 80Hz) lub wyłączenie korektora.
- Bluetooth Music: Parowanie z urządzeniami mobilnymi.
- TWS Stereo Link: Bezprzewodowe połączenie dwóch systemów MAXX w tryb stereo.
- Setup: Ustawienia kontrastu wyświetlacza i przywracanie ustawień fabrycznych.
Konserwacja i bezpieczeństwo
Urządzenie wymaga regularnego czyszczenia miękką, wilgotną szmatką. Nie używać alkoholu ani rozpuszczalników. W przypadku przepalenia bezpiecznika, należy go wymienić na nowy o identycznych parametrach po uprzednim odłączeniu urządzenia od zasilania. Wszelkie prace serwisowe wewnątrz urządzenia powinny być wykonywane wyłącznie przez autoryzowany serwis.
Dane techniczne
Systemy różnią się głównie wielkością głośnika niskotonowego (15" dla 1508NG, 18" dla 1810NG) oraz pasmem przenoszenia. Oba modele oferują moc 800 W RMS, łączność Bluetooth 5.3 oraz zabezpieczenia przed przegrzaniem, zwarciem i napięciem stałym.
Praktyczna pomoc
Typowe problemy
Dźwięk jest zniekształcony
Zmniejsz głośność na źródle sygnału lub na systemie PA. Sprawdź, czy nie świeci się czerwona dioda LIMIT.
Brak dźwięku
Sprawdź połączenia kablowe, upewnij się, że system jest włączony i głośność nie jest ustawiona na minimum.
Problemy z parowaniem Bluetooth
Upewnij się, że urządzenie jest w trybie parowania i znajduje się w zasięgu (do 10m). Spróbuj ponownie zainicjować wyszukiwanie.
Przed użyciem
- Sprawdź, czy napięcie sieciowe zgadza się z tabliczką znamionową.
- Upewnij się, że wszystkie regulatory głośności są na minimum przed włączeniem.
- Sprawdź stabilność podłoża dla statywów.
- Upewnij się, że kable są poprawnie podłączone (XLR/Jack/RCA).
- Sprawdź, czy wtyki głośnikowe są zablokowane (przekręcone w prawo).
Ilustracje i schematy

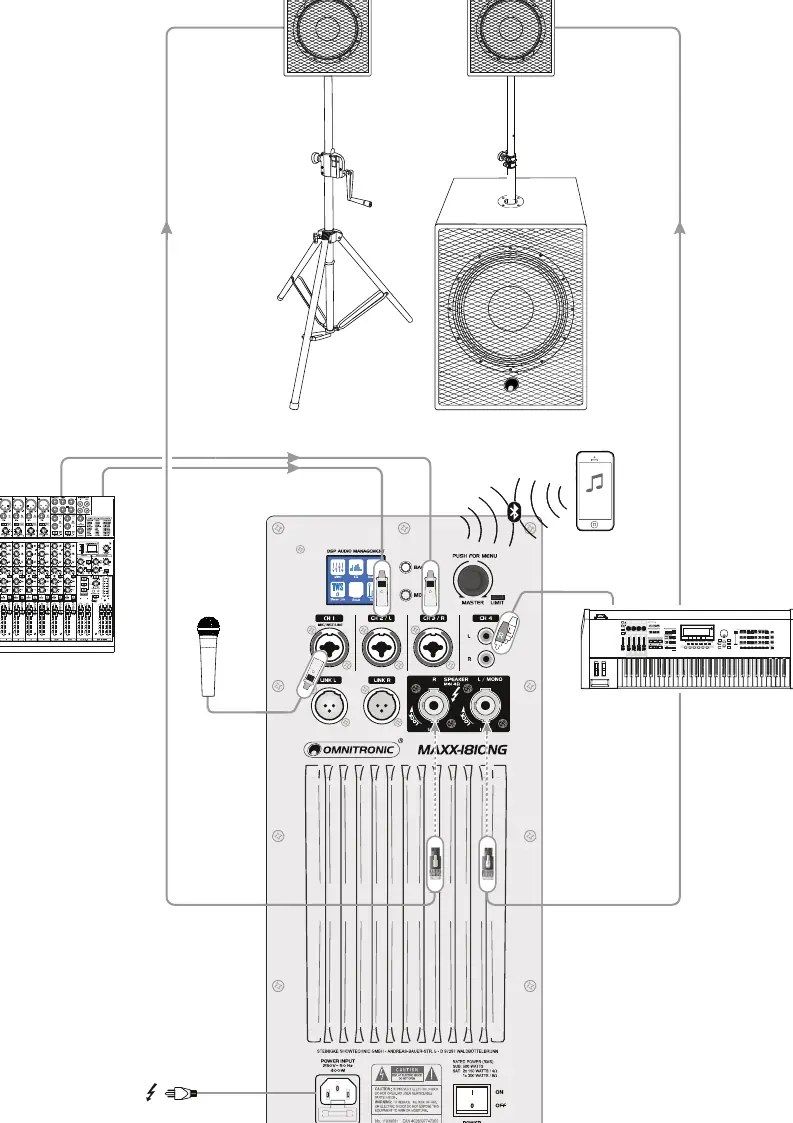

- Schemat połączeń pokazuje podłączenie mikrofonu, instrumentów, laptopa oraz dwóch kolumn satelitarnych do subwoofera.
Zgodność modelu
- System obsługuje Bluetooth 5.3.
- Wymaga zasilania 230V AC, 50Hz.
- Kompatybilny z akcesoriami: pokrowce, statywy, kółka.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
