Instrukcja naprawy soundbara Samsung HW-B400F/ZC
Kompletny przewodnik serwisowy dla soundbara Samsung HW-B400F/ZC. Instrukcja zawiera szczegółowe procedury demontażu i montażu podzespołów, wytyczne dotyczące bezpieczeństwa oraz środki ostrożności przy pracy z elektroniką.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja jest przewodnikiem serwisowym (Repair Guide) dla soundbara Samsung HW-B400F/ZC, zawierającym procedury demontażu i montażu podzespołów oraz zasady bezpieczeństwa. str. 1
Najważniejsze czynności
- Demontaż dolnej pokrywy str. 10
- Demontaż płyty głównej i zasilacza (SMPS) str. 11
Gdzie szukać w PDF
- Środki ostrożności str. 5, 6, 7, 8
- Demontaż i montaż str. 10, 11, 12, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną instrukcją naprawy (Repair Guide) przeznaczoną dla soundbara Samsung HW-B400F/ZC. Dokument skupia się na procedurach serwisowych, demontażu i montażu podzespołów oraz rygorystycznych zasadach bezpieczeństwa, których należy przestrzegać podczas naprawy urządzenia.
Środki ostrożności
Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie przestrzegać poniższych zasad:
- Odłączenie zasilania: Zawsze odłączaj przewód zasilający AC przed przystąpieniem do demontażu lub serwisowania.
- Ochrona ESD: Urządzenie zawiera podzespoły wrażliwe na wyładowania elektrostatyczne. Przed dotknięciem płytek drukowanych (PCB) należy rozładować ładunki elektrostatyczne z ciała, dotykając uziemionego metalu lub używając opaski antystatycznej.
- Testy bezpieczeństwa: Po zakończeniu naprawy zaleca się przeprowadzenie testu prądu upływu (Leakage Current Hot Check) oraz testu rezystancji izolacji, aby upewnić się, że urządzenie jest bezpieczne w użytkowaniu.
- Narzędzia: Nie używaj metalowych narzędzi do podważania obudowy. Używaj wyłącznie dedykowanych przyrządów serwisowych.
Demontaż urządzenia
Proces demontażu wymaga zachowania kolejności i ostrożności:

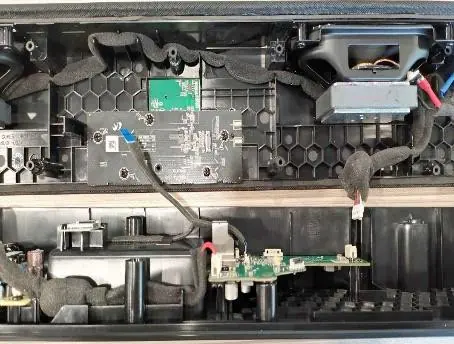

- Dolna pokrywa: Odkręć 14 śrub mocujących dolną pokrywę, aby uzyskać dostęp do wnętrza urządzenia.

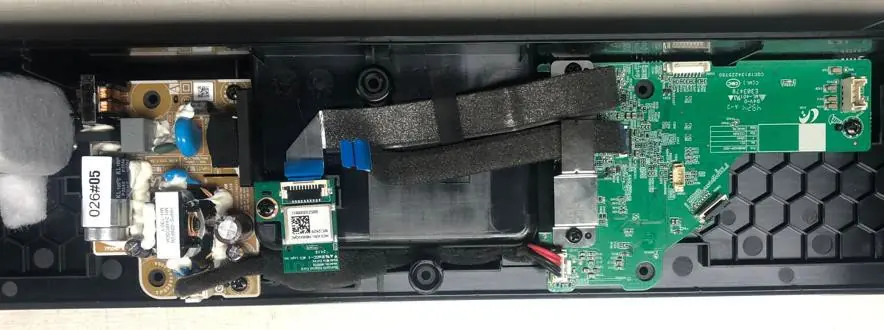

- Płyta główna i zasilacz (SMPS): Po zdjęciu pokrywy odkręć 5 śrub i odłącz 3 kable, aby wyjąć płytę główną oraz moduł zasilacza.

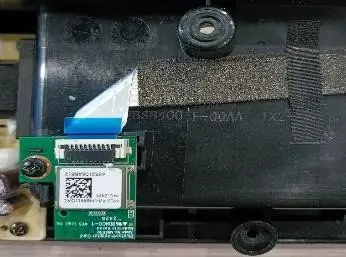

- Moduł Bluetooth: Odłącz kabel FFC i odkręć 1 śrubę, aby zdemontować moduł BT.

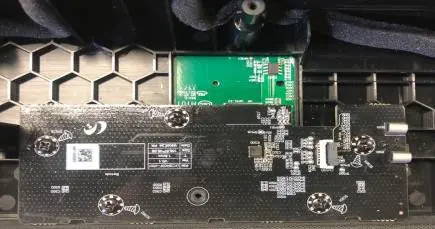

- Płytka KEY_LED i NFC: Odkręć 5 śrub. Płytka NFC jest przyklejona taśmą dwustronną do obudowy – należy ją ostrożnie podważyć płaskim śrubokrętem. Zachowaj szczególną ostrożność przy 6-pinowym złączu łączącym płytki, gdyż jest ono podatne na uszkodzenia.
Montaż urządzenia
Montaż odbywa się w odwrotnej kolejności do demontażu. Podczas składania urządzenia:

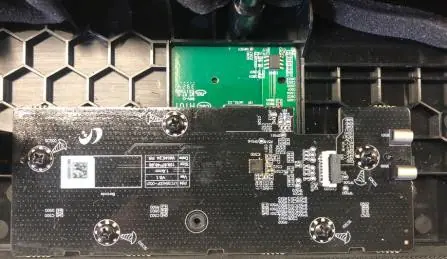

- Upewnij się, że wszystkie złącza są prawidłowo wpięte i zablokowane.
- Sprawdź, czy płytka NFC została poprawnie osadzona i dociśnięta.
- W przypadku wymiany modułów (BT, NFC) używaj wyłącznie oryginalnych części serwisowych.
- Po złożeniu upewnij się, że wszystkie śruby zostały dokręcone, a obudowa jest szczelnie zamknięta.
Informacje o producencie
Samsung Electronics
Praktyczna pomoc
Typowe problemy
Uszkodzenie podzespołów przez wyładowania elektrostatyczne (ESD)
Przed dotknięciem jakiejkolwiek płytki PCB należy dotknąć uziemionego metalu lub założyć opaskę antystatyczną.
Trudności z demontażem płytki NFC
Płytka jest przyklejona taśmą dwustronną do obudowy. Należy użyć płaskiego śrubokręta do ostrożnego podważenia elementu.
Uszkodzenie 6-pinowego złącza między płytkami
Złącze jest delikatne. Należy zachować szczególną ostrożność podczas rozłączania i łączenia płytek KEY_LED oraz NFC.
Przed użyciem
- Odłącz przewód zasilający od gniazdka AC.
- Rozładuj napięcie szczątkowe z kondensatorów przed dotknięciem płytek PCB.
- Przygotuj czyste stanowisko pracy wolne od kurzu i wilgoci.
- Upewnij się, że posiadasz odpowiednie narzędzia (nie używaj metalowych narzędzi do podważania obudowy).
- Zapewnij uziemienie dla ochrony przed ESD.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Rysunek 1-1: Schemat testu prądu upływu (Leakage Current Hot Check) z użyciem testera prądu upływu.
- Rysunek 1-2: Schemat testu rezystancji izolacji (Insulation Resistance Cold Check) z użyciem omomierza.
Zgodność modelu
- Instrukcja dotyczy wyłącznie modelu Samsung HW-B400F/ZC.
