Instrukcja instalacji telewizora Samsung Series 8
Kompletny przewodnik instalacji i konfiguracji telewizora hotelowego Samsung Series 8. Instrukcja zawiera montaż podstawy, podłączanie urządzeń zewnętrznych, konfigurację trybu hotelowego oraz specyfikację techniczną.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Telewizor Samsung Series 8 to model hotelowy. Instalacja obejmuje montaż podstawy lub uchwytu ściennego, podłączenie źródeł sygnału (antena, HDMI, AV) oraz konfigurację w menu serwisowym (dostępnym po wpisaniu MUTE -> 1 -> 1 -> 9 -> ENTER). str. 1, 5, 21
Najważniejsze czynności
- Dostęp do menu hotelowego str. 21
- Klonowanie ustawień przez USB str. 27
Pierwsze uruchomienie
- Konfiguracja Plug & Play str. 29
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Pilot nie reaguje
Wymień baterie lub ponownie sparuj pilot z telewizorem (dla Smart Control).
str. 10Konserwacja i reset
- Przywracanie ustawień fabrycznych str. 24
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 | Standardowa rozdzielczość Full HD. | str. 62 |
Gdzie szukać w PDF
- Instalacja podstawy str. 5
- Menu serwisowe str. 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i konfiguracji telewizorów hotelowych Samsung z serii 8. Dokument zawiera szczegółowe wytyczne dotyczące montażu fizycznego, podłączania urządzeń zewnętrznych (SBB, RJP, MediaHub) oraz zaawansowanej konfiguracji oprogramowania w trybie hotelowym.
Instalacja telewizora
Telewizor można zainstalować na dołączonej podstawie lub na ścianie przy użyciu uchwytu VESA. Podczas montażu podstawy należy upewnić się, że telewizor jest kładziony na miękkiej powierzchni, aby chronić ekran. Do przenoszenia telewizora wymagane są co najmniej dwie osoby. W przypadku montażu na ścianie należy przestrzegać zaleceń dotyczących wentylacji (zachowanie odstępu 10 cm od ścian).
Podłączanie urządzeń
Telewizor wyposażony jest w szereg złączy umożliwiających integrację z systemami hotelowymi:
- AV IN: Do podłączania urządzeń audio-wideo.
- HDMI: Porty HDMI IN 1, 2(DVI) oraz 3(ARC) do podłączania zewnętrznych źródeł sygnału.
- USB: Porty do aktualizacji oprogramowania i klonowania ustawień.
- DATA: Złącze RJ-12 do komunikacji z zewnętrznym dekoderem (SBB).
- RJP (Remote Jack Pack): Port do podłączania modułów zewnętrznych.
- Wyjścia audio: Porty VARIABLE AUDIO OUT oraz VOL-CTRL do podłączania głośników łazienkowych.
Konfiguracja trybu hotelowego
Dostęp do menu serwisowego uzyskuje się poprzez sekwencję przycisków na pilocie: MUTE -> 1 -> 1 -> 9 -> ENTER. Menu to pozwala na:
- Hospitality Mode: Wybór między trybem interaktywnym a samodzielnym (Standalone).
- Klonowanie (Cloning): Kopiowanie ustawień między telewizorami za pomocą pamięci USB.
- Welcome Message: Ustawienie powitania wyświetlanego po włączeniu telewizora.
- Hotel Logo: Wgrywanie własnego logo hotelu wyświetlanego przy starcie.
- Channel Editor: Zaawansowane zarządzanie listą kanałów, w tym edycja nazw i numerów.
Dane techniczne
Telewizory z serii 8 obsługują rozdzielczość 1920 x 1080. Szczegółowe wymiary oraz waga dla poszczególnych modeli (HG40EC890, HG46EC890, HG55EC890, HG60EC890) znajdują się w sekcji specyfikacji na stronie 62 instrukcji.
Informacje o producencie
Samsung Electronics
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dźwięku po podłączeniu urządzenia zewnętrznego
Sprawdź, czy kabel jest poprawnie podłączony do odpowiedniego portu i czy wybrano właściwe źródło sygnału w menu telewizora.
Pilot nie działa
Sprawdź stan baterii. W przypadku Samsung Smart Control upewnij się, że pilot jest sparowany z telewizorem (trzymaj przyciski RETURN i GUIDE przez 3 sekundy).
Brak kanałów po automatycznym wyszukiwaniu
Upewnij się, że antena lub kabel telewizji kablowej jest poprawnie podłączony do portu ANT IN i sprawdź ustawienia kraju w menu Plug & Play.
Przed użyciem
- Sprawdź, czy w zestawie znajdują się wszystkie akcesoria (pilot, baterie, kabel zasilający).
- Upewnij się, że telewizor będzie montowany na stabilnej powierzchni lub ścianie.
- Przygotuj odpowiednie kable połączeniowe (HDMI, antenowe) przed rozpoczęciem instalacji.
- W przypadku montażu na ścianie upewnij się, że uchwyt jest zgodny ze standardem VESA dla danego modelu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Tryb hotelowy
- Specjalny tryb pracy ograniczający dostęp do niektórych funkcji dla gości hotelowych.
Ilustracje i schematy

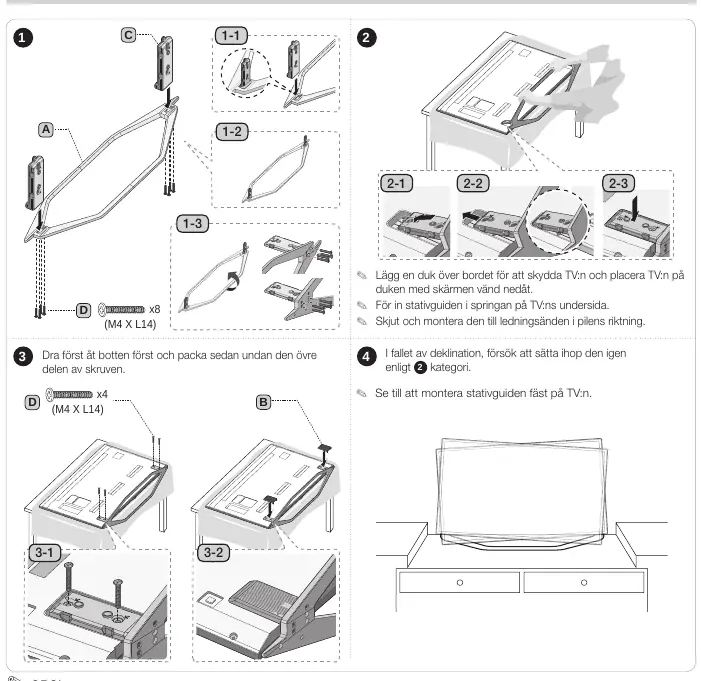

- Strona 5: Instrukcja montażu podstawy telewizora.

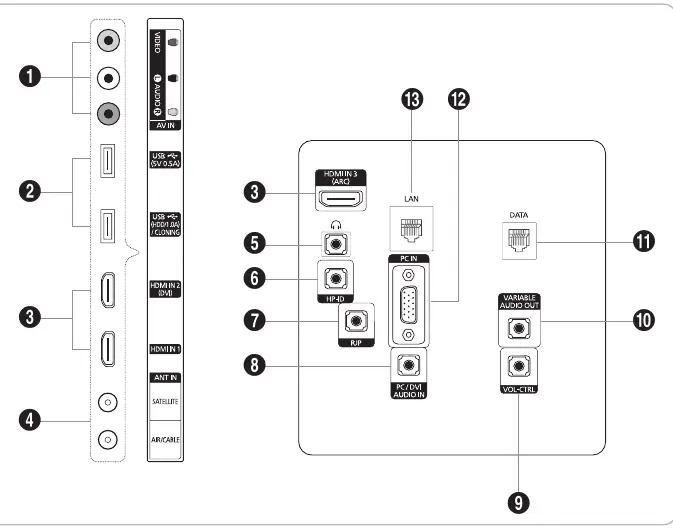

- Strona 6: Schemat panelu złączy telewizora.
- Strona 15: Schemat podłączenia głośników łazienkowych.
- Strona 59: Schemat montażu ściennego VESA.
Zgodność modelu
- Telewizor obsługuje moduły RJP (Remote Jack Pack) typu TeleAdapt TA-7610, TA-7650 i TA-7660.
- Funkcja ARC (Audio Return Channel) jest obsługiwana przez port HDMI 3.
