Instrukcja obsługi spłuczki podtynkowej Sanela SLW 02PA
Instrukcja montażu i obsługi piezoelektrycznego systemu spłukiwania WC Sanela SLW 02PA z osłoną wandaloodporną i stelażem SLR 21.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLW 02PA to piezoelektryczny system spłukiwania WC przeznaczony do montażu podtynkowego. Zestaw zawiera stelaż montażowy SLR 21 oraz wandaloodporną osłonę. System działa w oparciu o zasilanie 24 V DC i jest przeznaczony do użytku w obiektach publicznych i prywatnych.
Uruchomienie i obsługa

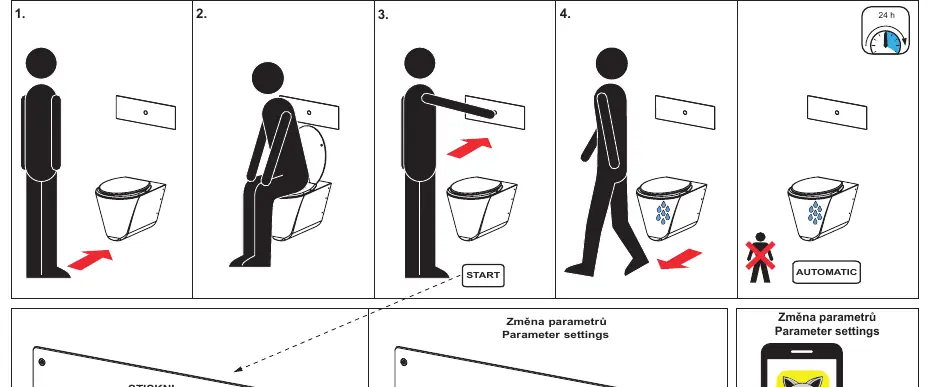

System uruchamia się poprzez naciśnięcie przycisku piezoelektrycznego. Urządzenie posiada funkcję automatycznego spłukiwania oraz możliwość konfiguracji parametrów za pomocą pilota SLD 04. Ważne jest, aby zasilacz był podłączony do stałego źródła napięcia, a nie za wyłącznikiem oświetlenia, co zapewnia prawidłowe działanie elektroniki.
Parametry techniczne
Zalecane ciśnienie wody wynosi od 0,1 do 0,6 MPa. Wymagane jest stosowanie sitka o wielkości oczek mniejszych lub równych 90 µm. Czas spłukiwania można regulować w zakresie od 0,5 do 15,5 sekundy.
Konserwacja
Elementy ze stali nierdzewnej należy czyścić wyłącznie wodą, mydłem i miękką szmatką. Surowo zabrania się używania agresywnych środków czyszczących lub materiałów ściernych. Producent zaleca stosowanie środka czyszczącego SLA 37. W przypadku problemów z przepływem wody należy sprawdzić drożność zaworów i czystość sitka.
Kontakt
W razie pytań technicznych lub potrzeby serwisu, producentem jest SANELA spol. s r.o., Dukelských hrdinů 989, 563 01 Lanškroun, Czech Republic. Kontakt e-mail: [email protected].
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak reakcji systemu na naciśnięcie przycisku
Sprawdź, czy zasilanie 24 V DC jest podłączone poprawnie i czy urządzenie jest stale pod napięciem.
Niewłaściwa ilość wody podczas spłukiwania
Skonfiguruj czas spłukiwania za pomocą pilota SLD 04 lub wyreguluj mechanicznie zawór spłukujący wewnątrz zbiornika.
Zanieczyszczenia w układzie wodnym
Wyczyść sitko w zaworze; wymagana wielkość oczek sitka to ≤ 90 µm.
Przed użyciem
- Upewnij się, że zasilanie 24 V DC jest podłączone do stałego źródła napięcia.
- Sprawdź, czy ciśnienie wody mieści się w zakresie 0,1 - 0,6 MPa.
- Upewnij się, że w instalacji zastosowano sitko o oczkach ≤ 90 µm.
- Sprawdź kompletność dostarczonych elementów zgodnie ze specyfikacją.
Parametry w praktyce
- Ciśnienie wody
- Zakres 0,1 - 0,6 MPa zapewnia prawidłową pracę zaworu i spłukiwanie.
- Czas spłukiwania
- Regulowany w zakresie 0,5 - 15,5 s, co pozwala na dostosowanie zużycia wody.
Ilustracje i schematy
- Strona 3: Schemat podłączenia hydraulicznego i elektrycznego.

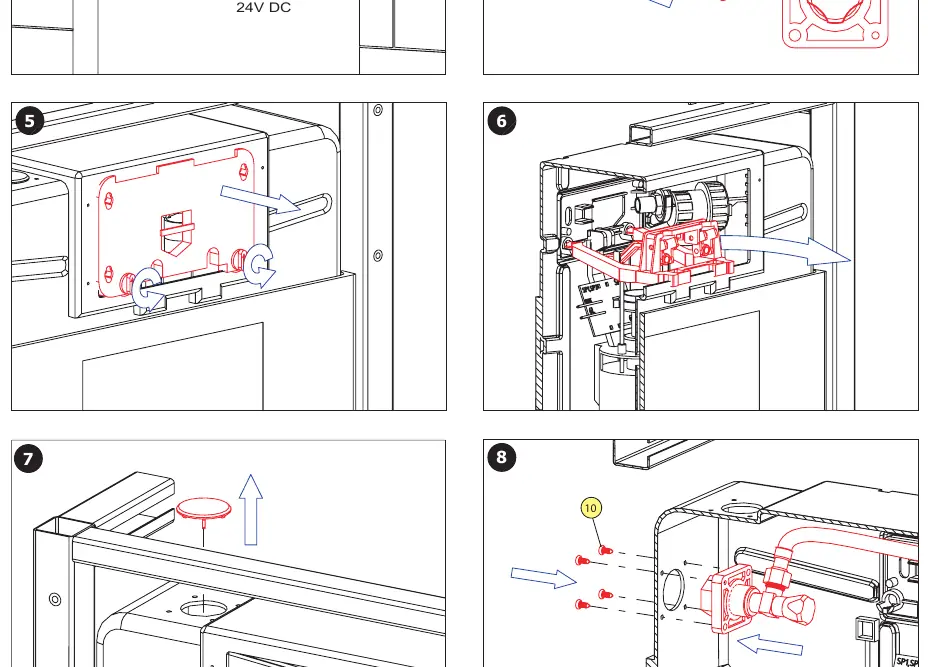

- Strona 4-5: Kolejne kroki montażu stelaża i osłony.

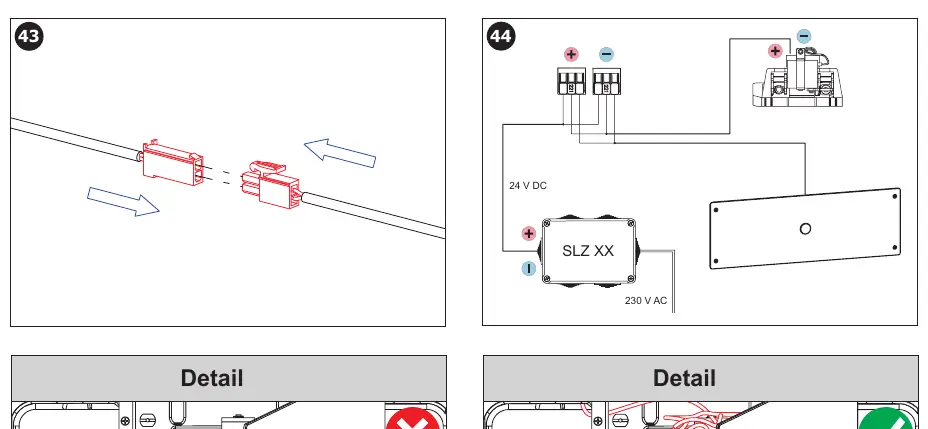

- Strona 8: Schemat podłączenia zasilacza SLZ XX.

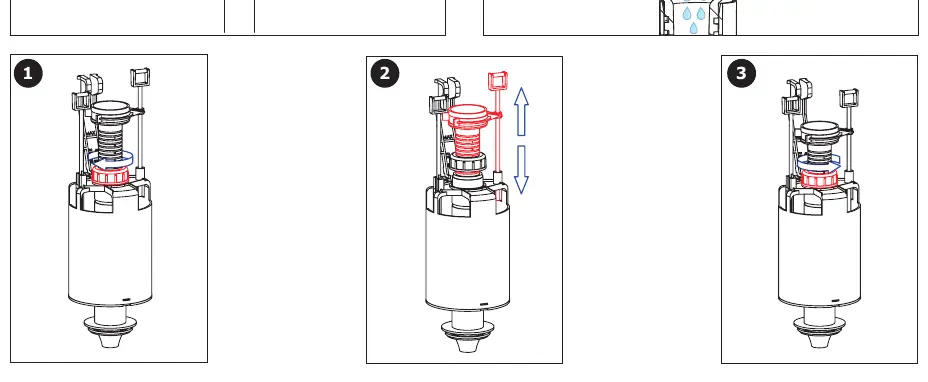

- Strona 10: Regulacja zaworu spłukującego i objętości wody.
Zgodność modelu
- Kompatybilny z pilotem SLD 04 do zmiany parametrów.
- Wymaga zasilaczy serii SLZ (np. SLZ 01Y, SLZ 04X) w zależności od liczby jednostek.
- Dostosowany do montażu z ceramiką WC lub miskami ze stali nierdzewnej.
