Instrukcja obsługi lampy ściennej Saxby Toko Wall

Najważniejsze informacje z instrukcji

Lampa ścienna Saxby Toko Wall to oprawa oświetleniowa LED o mocy 3W. Produkt posiada podwójną izolację i nie wymaga podłączenia do uziemienia. Uwaga: Lampa nie jest przystosowana do ściemniania. Montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami budowlanymi i elektrycznymi.

Instalacja

Przed przystąpieniem do prac upewnij się, że zasilanie jest wyłączone. Instalacja powinna być podłączona do obwodu zabezpieczonego wyłącznikiem różnicowoprądowym (RCD) 30mA.

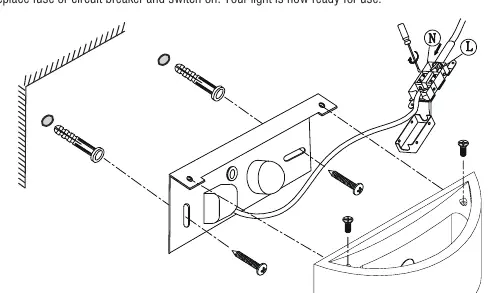

1. Zdemontuj istniejącą oprawę, jeśli jest obecna, i zanotuj układ przewodów.
2. Odkręć śruby na górze produktu, aby oddzielić klosz od wspornika montażowego.
3. Użyj wspornika jako szablonu do zaznaczenia otworów montażowych na ścianie. Upewnij się, że wspornik jest wypoziomowany.
4. Wywierć otwory i zamocuj wspornik za pomocą dołączonych kołków (tylko do muru; dla innych powierzchni użyj odpowiednich mocowań).
5. Przeciągnij kabel zasilający i podłącz go zgodnie ze schematem: przewód neutralny (niebieski) do zacisku N, przewód fazowy (brązowy) do zacisku L.
6. Upewnij się, że połączenia są szczelne, a w bloku zacisków nie ma luźnych żył.
7. Zamontuj ponownie produkt na wsporniku, zabezpieczając go śrubami. Uważaj, aby nie przyciąć przewodów.
8. Włącz zasilanie.

Konserwacja i bezpieczeństwo

Produkt zawiera niewymienne części i nie podlega serwisowaniu. W przypadku uszkodzenia, urządzenie należy zutylizować. Do czyszczenia używaj wyłącznie miękkiej, suchej szmatki. Nie stosuj rozpuszczalników ani środków ściernych, ponieważ mogą one uszkodzić wykończenie lampy. Zawsze wyłączaj zasilanie przed czyszczeniem.
