Instrukcja obsługi czujnika ruchu Saxby 90977
Dowiedz się, jak zainstalować i skonfigurować czujnik ruchu Saxby 90977. Instrukcja zawiera schematy podłączenia, parametry techniczne oraz wskazówki dotyczące regulacji czasu i natężenia światła.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Czujnik ruchu Saxby 90977 to urządzenie sufitowe z regulacją czasu świecenia (10s-7min) i czułości światła (10-2000 LUX). Wymaga montażu na wysokości 2.2-4m. str. 1, 2
Najważniejsze czynności
- Montaż: Wyciąć otwór, podłączyć przewody zgodnie ze schematem, zamocować czujnik za pomocą sprężyn. str. 2
- Regulacja: Użyć pokręteł LUX i TIME pod pokrywą czujnika. str. 1
Pierwsze uruchomienie
- Po podłączeniu zasilania czujnik potrzebuje około 30 sekund na rozgrzanie (Warm-up), po czym jest gotowy do pracy. str. 1
Problemy i rozwiązania
Czujnik nie reaguje
Sprawdź zasilanie oraz ustawienia pokręteł LUX i TIME.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V~ | Napięcie zasilania | str. 1 |
| Zasięg | 8m | Maksymalny dystans wykrywania | str. 1 |
Gdzie szukać w PDF
- Regulacja i dane techniczne str. 1
- Instalacja i okablowanie str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik ruchu Saxby 90977 to urządzenie przeznaczone do montażu sufitowego, służące do automatycznego sterowania oświetleniem. Urządzenie posiada regulację czasu świecenia oraz czułości na natężenie światła. Przed przystąpieniem do montażu upewnij się, że zasilanie jest wyłączone.
Opis urządzenia i montaż
Czujnik jest przeznaczony do montażu w suficie na wysokości od 2,2 do 4 metrów. Unikaj montażu w pobliżu źródeł ciepła, silnych źródeł światła oraz pól elektromagnetycznych, które mogą powodować błędne działanie.
Procedura instalacji
- Wyłącz zasilanie elektryczne.
- Przygotuj otwór montażowy w suficie.
- Podłącz przewody zgodnie ze schematem (L - faza, N - neutralny, A - wyjście na lampę).
- Złóż sprężyny montażowe do góry i wsuń czujnik w otwór w suficie.
- Po zakończeniu montażu włącz zasilanie i przetestuj działanie.
Podłączenie elektryczne
Urządzenie jest podwójnie izolowane i nie wymaga uziemienia. Jeśli w instalacji występują przewody uziemiające, należy je połączyć ze sobą i zabezpieczyć taśmą izolacyjną. Upewnij się, że wszystkie połączenia są szczelne, a zacisk kablowy jest prawidłowo zamocowany.
Regulacja czujnika
Pod pokrywą czujnika znajdują się dwa pokrętła regulacyjne:
- TIME: Regulacja czasu świecenia (od 10 sekund do 7 minut). Obrót w kierunku przeciwnym do ruchu wskazówek zegara skraca czas, zgodnie z ruchem wskazówek zegara wydłuża go.
- LUX: Regulacja czułości na światło. Ustawienie w pozycji słońca (SUN) pozwala na pracę w dzień i w nocy. Ustawienie w pozycji księżyca (moon) ogranicza pracę do warunków ciemności.
Po włączeniu zasilania czujnik potrzebuje około 30 sekund na rozgrzanie (Warm-up), po czym jest gotowy do pracy.
Dane techniczne
- Napięcie zasilania: 220-240V~
- Częstotliwość: 50Hz
- Zasięg wykrywania: 360°
- Dystans wykrywania: maks. 8m (przy temp. <24°C)
- Maksymalne obciążenie: 2000W (żarowe), 1000W (LED/fluorescencyjne)
- Klasa ochrony: Podwójna izolacja
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego. Do czyszczenia używaj wyłącznie miękkiej, suchej szmatki. Nie stosuj rozpuszczalników ani środków ściernych, ponieważ mogą one uszkodzić powierzchnię czujnika. Zawsze wyłączaj zasilanie przed wymianą żarówek lub czyszczeniem urządzenia.
Praktyczna pomoc
Typowe problemy
Czujnik nie działa w dzień
Ustaw pokrętło LUX w pozycji słońca (SUN), aby umożliwić pracę przy świetle dziennym.
Światło nie wyłącza się
Sprawdź, czy w zasięgu czujnika nie znajdują się źródła ciepła lub czy nie występują zakłócenia elektromagnetyczne.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie wyłączone.
- Sprawdź, czy wysokość montażu mieści się w zakresie 2.2-4m.
- Upewnij się, że przewody są odpowiednio zabezpieczone w zaciskach.
- Sprawdź, czy w pobliżu nie ma źródeł ciepła (np. wyciągów).
Parametry w praktyce
- Detection Range: 360°
- Kąt widzenia czujnika, obejmujący pełny okrąg wokół urządzenia.
- Time Delay: 10s - 7min
- Czas, przez jaki światło pozostaje włączone po ostatnim wykryciu ruchu.
- Rated Load: Max 2000W
- Maksymalna moc podłączonego oświetlenia żarowego.
Ilustracje i schematy
- Schemat montażu pokazuje sposób użycia sprężyn do osadzenia czujnika w suficie.

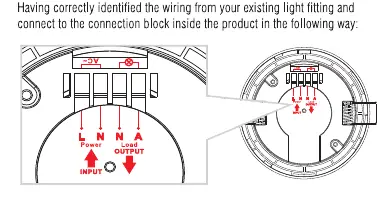

- Schemat okablowania wskazuje poprawne podłączenie fazy (L), neutralnego (N) oraz wyjścia na lampę (A).
Zgodność modelu
- Urządzenie nie wymaga podłączenia do uziemienia (podwójna izolacja).
- Przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
