Instrukcja obsługi czujnika ruchu sufitowego Shada 2-IN-1 PIR 360°
Poznaj instrukcję obsługi czujnika ruchu sufitowego Shada 2-IN-1 PIR 360°. Dowiedz się, jak prawidłowo zamontować urządzenie, podłączyć przewody oraz skonfigurować ustawienia czasu i natężenia światła.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Czujnik ruchu Shada 2-IN-1 to urządzenie sufitowe PIR 360° przeznaczone do automatycznego sterowania oświetleniem. Wymaga otworu montażowego 75 mm i obsługuje regulację czasu świecenia (10s-7min) oraz progu natężenia światła (10-2000 lux). str. 1
Najważniejsze czynności
- Montaż w suficie str. 1
- Podłączenie elektryczne str. 1
Pierwsze uruchomienie
- Ustawienie parametrów str. 1
Konserwacja i reset
- Czyszczenie obudowy str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wysokość montażu | 2.2 - 4 m | Zalecana wysokość instalacji | str. 1 |
| Zasięg detekcji | 1 - 8 m | Promień wykrywania ruchu | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i schematy str. 1
- Ostrzeżenia i informacje techniczne str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik ruchu Shada 2-IN-1 PIR 360° to urządzenie przeznaczone do automatycznego sterowania oświetleniem wewnątrz pomieszczeń. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne. Urządzenie wymaga otworu montażowego o średnicy 75 mm i powinno być instalowane na wysokości od 2,2 do 4 metrów.
Opis urządzenia i parametry montażowe

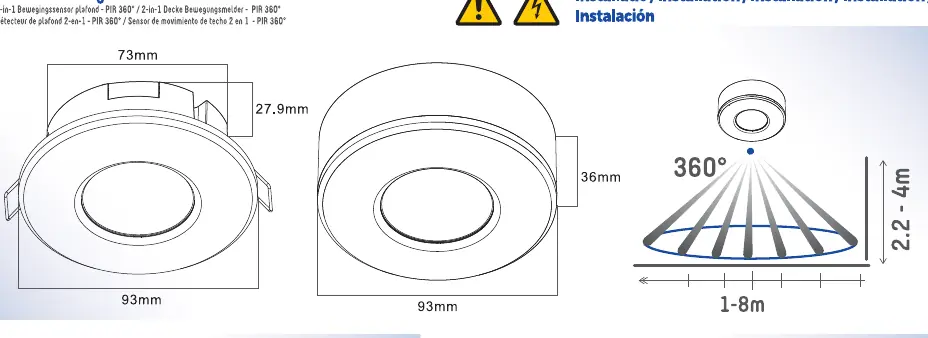

Czujnik posiada kompaktową konstrukcję sufitową. Kluczowe wymiary urządzenia to 93 mm średnicy zewnętrznej oraz 36 mm wysokości. Zasięg detekcji ruchu wynosi od 1 do 8 metrów w promieniu 360 stopni.
Instalacja i podłączenie
Proces instalacji obejmuje następujące kroki:
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj w suficie otwór montażowy o średnicy 75 mm.
- Podłącz przewody zgodnie ze schematem: wejście zasilania (L, N) oraz wyjście na obciążenie (N, A).
- Umieść czujnik w otworze montażowym, zabezpieczając go sprężynami montażowymi.
- Włącz zasilanie po zakończeniu montażu.
Konfiguracja ustawień
Urządzenie posiada dwa pokrętła regulacyjne znajdujące się na obudowie:
- LUX: Regulacja progu natężenia światła, przy którym czujnik zaczyna działać (zakres 10-2000 lux).
- TIME: Regulacja czasu, przez jaki światło pozostaje włączone po wykryciu ruchu (zakres od 10 sekund do 7 minut).
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń (klasa szczelności IP20). Nie należy używać środków ściernych do czyszczenia obudowy. W przypadku awarii nie należy samodzielnie naprawiać urządzenia. Produkt nie jest ściemnialny.
Informacje o producencie
SHADA B.V.
Praktyczna pomoc
Typowe problemy
Światło nie włącza się po wykryciu ruchu
Sprawdź, czy zasilanie jest włączone oraz czy ustawienie LUX nie jest zbyt niskie dla panujących warunków oświetleniowych.
Światło włącza się w dzień
Dostosuj pokrętło LUX w stronę symbolu księżyca, aby zwiększyć próg natężenia światła wymaganego do aktywacji.
Światło wyłącza się zbyt szybko
Obróć pokrętło TIME w stronę symbolu plusa, aby wydłużyć czas świecenia.
Przed użyciem
- Wyłącz zasilanie przed przystąpieniem do montażu
- Przygotuj otwór montażowy o średnicy 75 mm
- Upewnij się, że wysokość montażu wynosi od 2.2 do 4 m
- Sprawdź poprawność podłączenia przewodów L, N, N, A
- Upewnij się, że urządzenie nie jest przykryte izolacją
Ilustracje i schematy

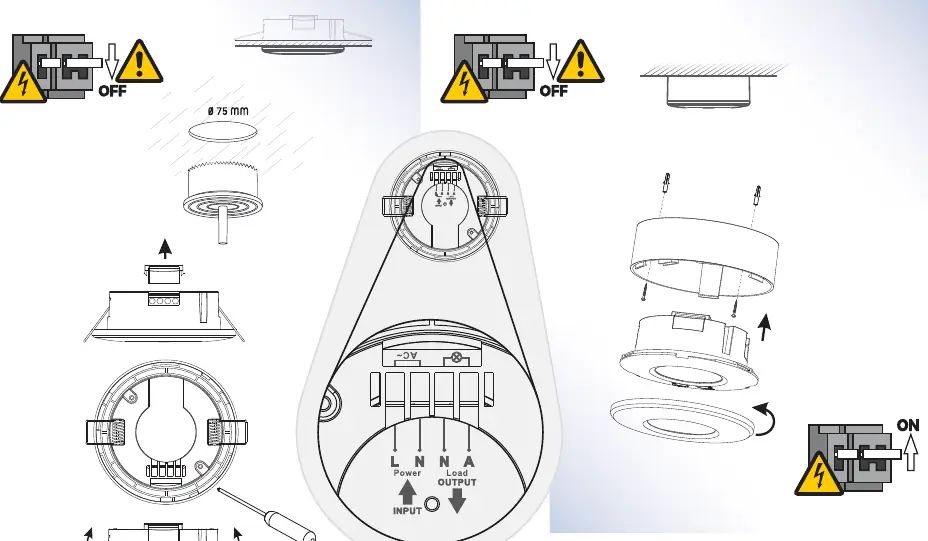

- Schemat pokazuje sposób wycięcia otworu 75mm w suficie
- Schemat połączeń elektrycznych wskazuje wejście zasilania (L, N) oraz wyjście na obciążenie (N, A)
- Ilustracja przedstawia zakres detekcji 360 stopni przy montażu na wysokości 2.2-4m
Zgodność modelu
- Produkt nie jest ściemnialny
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń
