Exxact – Connected Wireless Switch 1-gang/2-gang
Instrukcja obsługi bezprzewodowego przełącznika Exxact Connected Wireless Switch 1-gang/2-gang. Dowiedz się, jak sparować urządzenie z bramką Wiser Gateway, konfigurować grupy oświetlenia, rolety oraz momenty w aplikacji Wiser.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis urządzenia
Exxact Connected Wireless Switch 1-gang/2-gang to zasilany bateryjnie przełącznik bezprzewodowy, zaprojektowany do sterowania grupami urządzeń Zigbee, takimi jak oświetlenie czy rolety, w ramach tej samej sieci. Urządzenie umożliwia również wyzwalanie zdefiniowanych scen (momentów), takich jak tryb kinowy czy wyjście z domu. Konfiguracja odbywa się w pełni za pośrednictwem aplikacji Wiser.
Uruchomienie i parowanie
Przed rozpoczęciem użytkowania należy włożyć baterię do urządzenia. Parowanie z bramką Wiser Gateway można przeprowadzić ręcznie lub za pomocą funkcji automatycznego skanowania w aplikacji. W trybie ręcznym należy wybrać opcję dodawania urządzenia, a następnie trzykrotnie krótko nacisnąć prawy górny przycisk na przełączniku, aby aktywować tryb parowania. Prawidłowe połączenie jest sygnalizowane przez diodę LED, która po zakończeniu procesu świeci na zielono.
Konfiguracja i obsługa
Aplikacja Wiser pozwala na przypisanie konkretnych funkcji do przycisków przełącznika. Użytkownik może tworzyć grupy oświetlenia, grupy rolet oraz momenty. Grupy oświetlenia pozwalają na włączanie, wyłączanie oraz ściemnianie światła za pomocą długiego lub krótkiego naciśnięcia przycisku. Grupy rolet umożliwiają otwieranie, zamykanie oraz zatrzymywanie ruchu rolet. Momenty pozwalają na grupowanie wielu akcji w jedną komendę.
Konserwacja i bezpieczeństwo
Urządzenie wymaga wymiany baterii, gdy poziom naładowania w aplikacji jest niski. W celu wymiany należy wysunąć urządzenie z płytki montażowej, obrócić o 180 stopni i zdjąć pokrywę baterii. Należy pamiętać o zachowaniu polaryzacji przy wkładaniu nowej baterii CR2032. Ze względów bezpieczeństwa, podczas instalacji na puszkach ściennych z przewodami 230V, należy bezwzględnie odizolować kable za pomocą folii samoprzylepnej na płytce mocującej, aby uniknąć ryzyka porażenia prądem.
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak brak reakcji lub status offline w aplikacji, należy sprawdzić stan baterii. Jeśli dioda LED miga na czerwono, oznacza to niski poziom energii. W razie konieczności, urządzenie można zresetować do ustawień fabrycznych poprzez trzykrotne krótkie naciśnięcie przycisku, a następnie przytrzymanie go przez ponad 10 sekund, aż dioda zacznie migać na czerwono.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Dioda LED miga na czerwono
Bateria jest rozładowana. Wymień baterię CR2032.
Urządzenie wyświetla status offline w aplikacji
Bateria jest rozładowana lub urządzenie utraciło połączenie. Wymień baterię lub naciśnij dowolny przycisk, aby wybudzić urządzenie.
Przed użyciem
- Włóż baterię CR2032 do urządzenia
- Zainstaluj aplikację Wiser na smartfonie
- Upewnij się, że bramka Wiser Gateway jest włączona
- W przypadku montażu na puszce 230V, odizoluj kable folią ochronną
Parametry w praktyce
- Protokół komunikacji
- Zigbee 3.0
- Stopień ochrony
- IP20 (do użytku wewnątrz pomieszczeń)
- Temperatura pracy
- -5 °C do 45 °C
Ilustracje i schematy

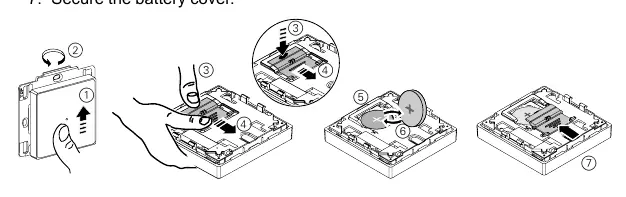

- Wymiana baterii: wysunięcie z płytki, obrót o 180 stopni, zdjęcie pokrywy, wymiana ogniwa.
- Resetowanie: 3x krótkie naciśnięcie + 1x długie (>10s) naciśnięcie przycisku.
Zgodność modelu
- Wymaga bramki Wiser Gateway do działania w sieci Zigbee.
- Kompatybilny z aplikacją Wiser na systemy iOS i Android.
