System ULP (Universal Logic Plug) – Przewodnik użytkownika

Kompletny przewodnik użytkownika systemu ULP (Universal Logic Plug) firmy Schneider Electric, obejmujący zasady projektowania, instalacji, konfiguracji i konserwacji systemów komunikacji dla wyłączników.

Spis treści

Opis systemu ULP

System ULP (Universal Logic Plug) firmy Schneider Electric to zaawansowane rozwiązanie integrujące funkcje pomiarowe, komunikacyjne oraz wspomagające obsługę wyłączników w instalacjach elektrycznych. System umożliwia budowę inteligentnych jednostek modularnych (IMU), które integrują wyłączniki z modułami zewnętrznymi, takimi jak interfejsy komunikacyjne (IFE, EIFE, IFM), moduły wejść/wyjść (IO) oraz wyświetlacze (FDM121).

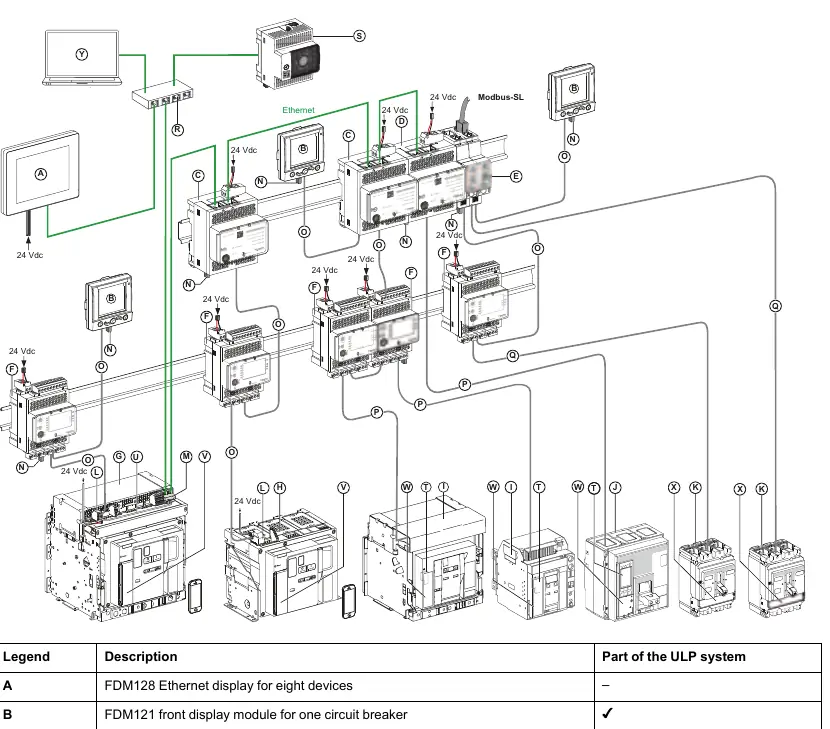

Schemat architektury systemu ULP
Schemat architektury systemu ULP

Bezpieczeństwo i instalacja

Instalacja, obsługa i konserwacja sprzętu elektrycznego muszą być wykonywane wyłącznie przez wykwalifikowany personel. Należy ściśle przestrzegać zasad bezpieczeństwa, aby uniknąć zagrożeń elektrycznych, które mogą prowadzić do poważnych obrażeń lub śmierci. Przed przystąpieniem do prac należy zapoznać się z instrukcją i dokumentacją techniczną urządzeń. System wymaga zasilania 24 Vdc SELV (Safety Extra Low Voltage), a w przypadku sieci Modbus-SL konieczne jest zachowanie odpowiednich zasad ekranowania i uziemienia.

Uruchomienie i konfiguracja

Konfiguracja systemu ULP jest wspierana przez oprogramowanie EcoStruxure Power Commission, które automatycznie wykrywa urządzenia i umożliwia łatwe zarządzanie projektem. Oprogramowanie pozwala na testowanie, aktualizację oprogramowania układowego (firmware) oraz diagnostykę zgodności modułów. Użytkownik może weryfikować status systemu za pomocą diod LED na modułach ULP lub bezpośrednio w interfejsie oprogramowania.

Zasady projektowania i architektura

System ULP oferuje elastyczne architektury, w tym rozwiązania typu Standalone, Centralized Modbus, Distributed Modbus oraz Ethernet. Wybór architektury zależy od wymagań dotyczących redundancji, łatwości okablowania i specyfiki instalacji. Kluczowe zasady obejmują stosowanie terminacji linii ULP na końcu magistrali, przestrzeganie limitów długości przewodów oraz zapewnienie poprawnego zasilania 24 Vdc dla wszystkich modułów w jednostce IMU.

Konserwacja i usterki

W przypadku wykrycia niezgodności sprzętowej lub programowej, system ULP sygnalizuje błędy za pomocą żółtej diody LED. Oprogramowanie EcoStruxure Power Commission dostarcza szczegółowych informacji diagnostycznych i zalecanych działań naprawczych. Regularna konserwacja obejmuje sprawdzanie połączeń, stanu zasilania oraz aktualizację oprogramowania układowego w celu zapewnienia optymalnej wydajności i bezpieczeństwa systemu.

Informacje o producencie

Schneider Electric

Profil marki

Praktyczna pomoc

Typowe problemy

Niezgodność oprogramowania układowego (firmware) między modułami ULP.

Użyj oprogramowania EcoStruxure Power Commission do zdiagnozowania problemu i wykonaj zalecaną aktualizację firmware.

Spadek napięcia na magistrali ULP.

Zwiększ przekrój przewodów zasilających lub zastosuj dodatkowe zasilanie w architekturze daisy-chain.

Błąd komunikacji w sieci Modbus.

Sprawdź poprawność terminacji linii (120 Ohm) na obu końcach magistrali oraz ciągłość ekranowania.

Dioda ULP świeci w trybie 'Conflict'.

Usuń zduplikowany moduł ULP z magistrali.

Przed użyciem

  • Upewnij się, że personel posiada odpowiednie kwalifikacje elektryczne.
  • Sprawdź, czy zasilanie 24 Vdc jest typu SELV.
  • Zweryfikuj kompatybilność sprzętową modułów ULP z wyłącznikiem.
  • Upewnij się, że wszystkie nieużywane porty RJ45 ULP są zakończone terminatorem linii.
  • Sprawdź poprawność uziemienia szyn DIN.
  • Zainstaluj oprogramowanie EcoStruxure Power Commission do konfiguracji.

Parametry w praktyce

Terminacja linii ULP
Rezystor zamykający magistralę ULP, niezbędny na końcu linii.

Ilustracje i schematy

  • Schematy przedstawiają topologię połączeń gwiazdy (star) oraz szeregową (daisy-chain).
  • Rysunki ilustrują sposób podłączenia modułów ULP do wyłączników różnych serii.
  • Diagramy okablowania pokazują poprawne prowadzenie przewodów zasilających i komunikacyjnych.
  • Schematy uziemienia wskazują na konieczność łączenia części metalowych obudowy.

Zgodność modelu

  • UTA Tester jest kompatybilny tylko z wyłącznikami PowerPacT H, J, L.
  • Interfejsy IFM LV434000 i STRV00210 mogą współistnieć w jednej sieci Modbus.
  • EIFE jest dedykowany wyłącznie dla wyłączników MasterPacT MTZ w wersji wysuwnej.
  • Niektóre moduły (np. BSCM) nie wspierają aktualizacji firmware przez EcoStruxure.
