Instrukcja obsługi zasilacza UPS Schneider Electric Easy UPS SRVS Series
Szybki przewodnik po instalacji, konfiguracji i obsłudze zasilaczy UPS Schneider Electric serii Easy UPS SRVS (1000VA, 2000VA, 3000VA). Dowiedz się, jak podłączyć baterię, zamontować urządzenie w szafie rack, zarządzać ustawieniami przez...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji zasilaczy UPS serii Easy UPS SRVS (modele 1000VA, 2000VA, 3000VA). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z informacjami dotyczącymi bezpieczeństwa elektrycznego i obsługi akumulatorów. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Opis urządzenia i elementy zestawu
Zasilacz UPS zapewnia ochronę sprzętu elektronicznego przed awariami zasilania, spadkami napięcia i przepięciami. W skład zestawu wchodzą: zasilacz UPS, instrukcja obsługi, płyta CD z oprogramowaniem, kabel USB, kabel zasilający, kabel wyjściowy (dla modeli z gniazdami IEC), kabel RS-232, wsporniki do montażu w szafie rack oraz śruby montażowe.
Montaż w szafie rack
Ze względu na znaczną wagę urządzenia, montaż w szafie rack 19 cali wymaga użycia wsporników (prowadnic z podparciem w kształcie litery L). Zaleca się instalację zasilacza oraz modułów bateryjnych w dolnej części szafy. Należy użyć wszystkich dostarczonych śrub, aby bezpiecznie zamocować urządzenie.
Pierwsze uruchomienie
Zasilacz jest dostarczany z odłączonym akumulatorem wewnętrznym. Przed uruchomieniem należy: 1. Połączyć złącza akumulatora. 2. Zamontować przedni panel. 3. Podłączyć urządzenia do UPS, a następnie podłączyć UPS do sieci elektrycznej. 4. Włączyć zasilanie sieciowe i nacisnąć przycisk zasilania na panelu przednim. Akumulator ładuje się do 90% pojemności w ciągu pierwszych 5 godzin pracy.
Obsługa i ustawienia
Panel przedni wyposażony jest w wyświetlacz LCD oraz przyciski sterujące (On/Off, Mute/Esc, Enter, Up/Down). Użytkownik może konfigurować parametry takie jak napięcie wyjściowe, alarmy dźwiękowe, tryb Green Mode oraz ustawienia restartu. Nawigacja po menu odbywa się za pomocą przycisków strzałek, a zatwierdzanie wyboru przyciskiem Enter.
Rozwiązywanie problemów
W przypadku wystąpienia błędów, na wyświetlaczu pojawiają się kody alarmowe. Typowe problemy obejmują: brak włączenia (sprawdź podłączenie do sieci lub bezpiecznik termiczny), pracę na baterii mimo podłączenia do sieci (sprawdź jakość zasilania wejściowego) lub konieczność wymiany baterii. W razie problemów z zasilaniem po przejściu w tryb bypass, należy zredukować obciążenie poniżej 90%.
Konserwacja i bezpieczeństwo
Akumulatory są bezobsługowe, ale należy je wymieniać co 5 lat lub gdy UPS zasygnalizuje taką potrzebę. Wszelkie prace serwisowe przy akumulatorach powinny być wykonywane przez wykwalifikowany personel przy użyciu izolowanych narzędzi oraz środków ochrony osobistej (rękawice, obuwie gumowe).
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
UPS nie włącza się mimo dostępnego zasilania sieciowego
Sprawdź, czy kabel zasilający jest poprawnie podłączony oraz czy bezpiecznik termiczny na tylnym panelu nie został wyzwolony.
UPS pracuje na baterii mimo podłączenia do sieci
Sprawdź napięcie i częstotliwość wejściową. Jeśli są poza zakresem, podłącz UPS do innego gniazdka w innym obwodzie.
UPS nie zasila podłączonego sprzętu
Upewnij się, że UPS jest włączony. Jeśli wyświetlacz jest wyłączony, wykonaj procedurę 'Cold start' (zimny start).
Alarm dźwiękowy i czerwona dioda LED
UPS wykrył błąd. Sprawdź kod błędu na wyświetlaczu i zapoznaj się z sekcją 'Alarms and Notifications' w instrukcji.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń transportowych.
- Upewnij się, że miejsce instalacji jest stabilne i zapewnia min. 20 cm wolnej przestrzeni z każdej strony.
- Podłącz złącza akumulatora wewnętrznego przed pierwszym uruchomieniem.
- Podłącz UPS bezpośrednio do gniazdka ściennego (nie używaj przedłużaczy ani listew antyprzepięciowych).
- Upewnij się, że obciążenie nie przekracza znamionowej mocy urządzenia.
Parametry w praktyce
- Crest Factor 3:1
- Zdolność zasilacza do obsługi urządzeń o wysokim prądzie rozruchowym.
Ilustracje i schematy
- Panel przedni: Przycisk 1 (On/Off), 2 (Status LED), 3 (LCD), 4 (Mute/Esc), 5 (Enter), 6 (Up/Down), 7 (Alarm LED).

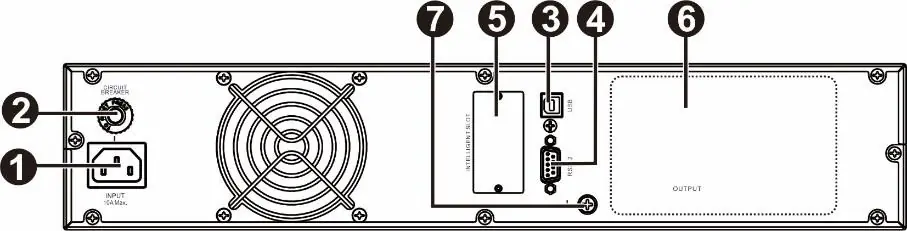

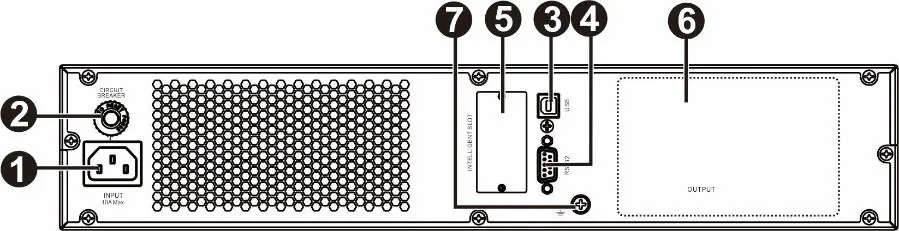

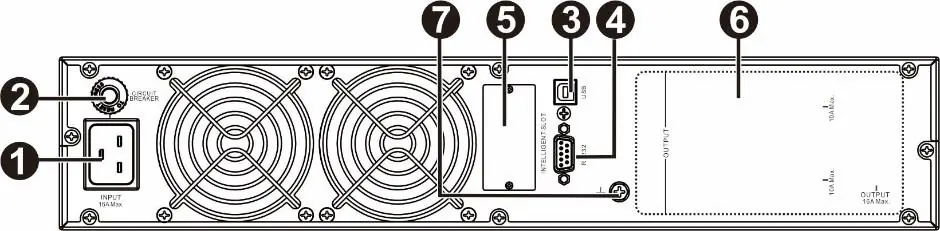

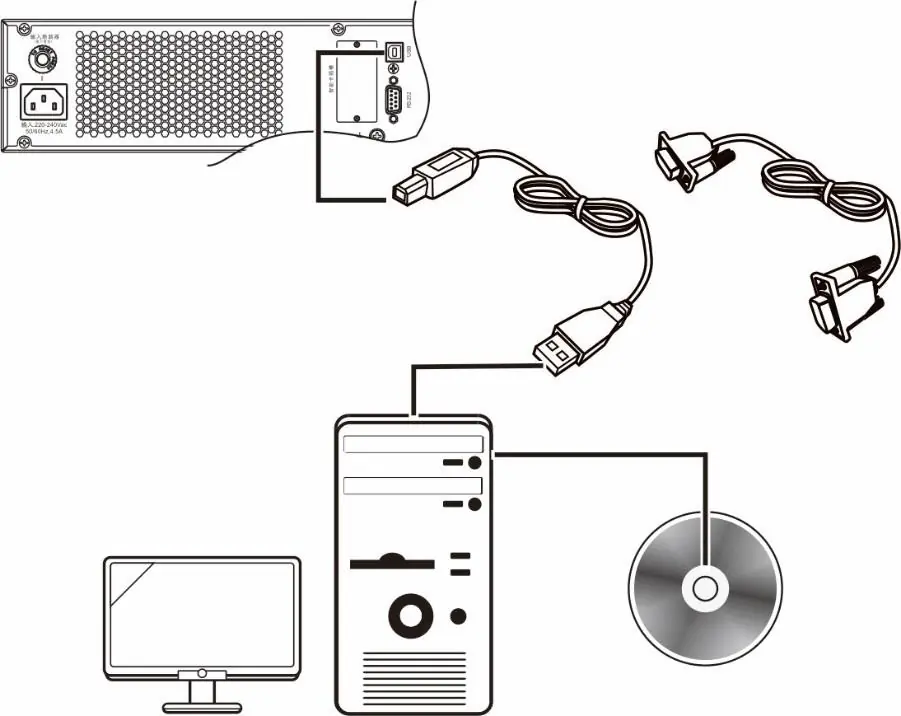

- Panel tylny: 1 (AC input), 2 (Input circuit breaker), 3 (USB port), 4 (RS-232), 5 (Intelligent card slot), 6 (Outlet Group), 7 (Ground Screw).
Zgodność modelu
- Urządzenie jest przeznaczone do montażu w szafach rack 19 cali.
- Wymagane jest użycie dedykowanego oprogramowania SchneiderUPS do zarządzania zasilaniem.
- Wszystkie interfejsy muszą być dostarczone lub zatwierdzone przez Schneider Electric.
