Sealevel SeaLINK+485 USB na RS-530/422/485 Adapter - Instrukcja obsługi
Instrukcja obsługi adaptera USB na szeregowy RS-530/422/485 Sealevel SeaLINK+485. Zawiera informacje o instalacji sterowników, konfiguracji przełączników DIP oraz specyfikacji technicznej.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sealevel SeaLINK+485 to adapter USB na szeregowy port RS-530/422/485, który umożliwia podłączenie urządzeń szeregowych do komputera PC bez konieczności otwierania obudowy czy konfigurowania przerwań IRQ. Urządzenie jest typu hot-pluggable, co oznacza, że można je podłączać i odłączać bez wyłączania komputera.
Instalacja oprogramowania
Przed podłączeniem adaptera do portu USB należy zainstalować sterowniki SeaCOM. W systemach Windows 7 i nowszych należy pobrać odpowiednie sterowniki ze strony producenta. W przypadku starszych systemów (np. Windows NT) urządzenie nie jest wspierane. Użytkownicy systemów Linux muszą posiadać uprawnienia roota do instalacji sterowników.
Konfiguracja sprzętowa
Adapter posiada przełącznik DIP (SW1), który pozwala na wybór trybu pracy interfejsu (RS-530/422/485, RS-422 lub 2-przewodowy RS-485). Przełącznik umożliwia również włączenie terminacji 120-ohm, rezystorów podciągających/ściągających oraz konfigurację echa. Ustawienie przełącznika w pozycji ON aktywuje daną funkcję, a OFF ją wyłącza.
Diagnostyka i wsparcie
W przypadku problemów z działaniem urządzenia, należy sprawdzić, czy wsparcie USB jest włączone w BIOS-ie oraz czy sterowniki zostały poprawnie zainstalowane. Do testowania komunikacji służy narzędzie WinSSD oraz wtyczka typu loopback. W razie dalszych problemów technicznych, wsparcie Sealevel Systems jest dostępne pod numerem telefonu 864-843-4343 lub adresem e-mail [email protected] w godzinach 8:00-17:00 czasu wschodniego (EST).
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest wykrywane przez system
Upewnij się, że sterowniki SeaCOM zostały zainstalowane przed podłączeniem adaptera do portu USB.
Test loopback kończy się niepowodzeniem
Jeśli używasz trybu 2-przewodowego RS-485 bez echa, test loopback nie zadziała. Przełącz urządzenie w tryb RS-422 w celu przeprowadzenia testu.
Błąd 'Authenticode signature not found' podczas instalacji
Kliknij 'Tak', aby kontynuować instalację; jest to standardowy komunikat systemu, który nie wpływa na bezpieczeństwo sterownika.
Przed użyciem
- Sprawdź, czy posiadasz adapter SeaLINK+485 oraz kabel USB CA179.
- Upewnij się, że system operacyjny wspiera USB (Windows 7 lub nowszy).
- Pobierz i zainstaluj sterowniki SeaCOM przed podłączeniem urządzenia.
- Skonfiguruj przełączniki DIP (SW1) zgodnie z wymaganym trybem pracy (RS-485/422).
- Sprawdź, czy w BIOS-ie komputera włączona jest obsługa USB.
Parametry w praktyce
- RS-485 2-wire
- Tryb półdupleksowy, wymaga połączenia TX+ z RX+ oraz TX- z RX-.
- Terminacja 120-ohm
- Włączana przełącznikiem SW1, służy do eliminacji odbić sygnału w długich liniach transmisyjnych.
Ilustracje i schematy

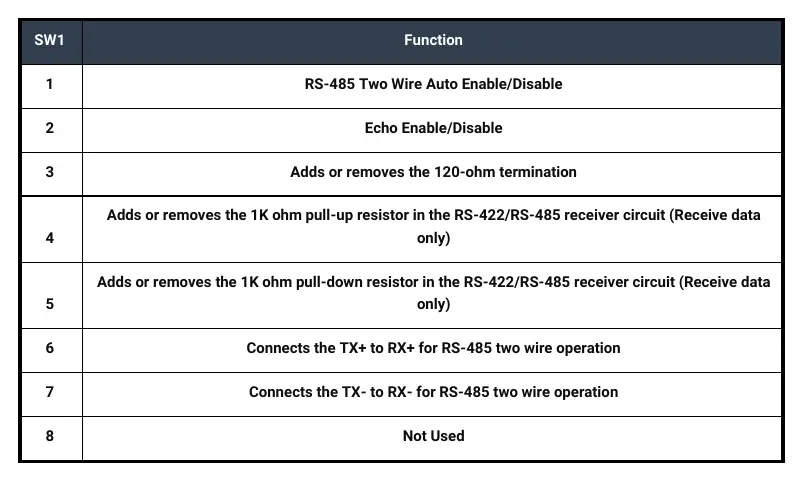

- Przełącznik SW1: Pozycje 1-7 konfigurują parametry elektryczne, pozycja 8 jest nieużywana.
- Wskaźniki LED: Informują o statusie USB, przesyłaniu danych (TD) i odbieraniu danych (RD).
Zgodność modelu
- Urządzenie nie jest kompatybilne z systemem Windows NT.
- Wymaga systemu operacyjnego z obsługą USB.
- Zgodne ze standardem EIA-530 dla złącza DB25.
