Instrukcja obsługi spawarki inwertorowej Sealey TIG130 i TIG160
Szybki przewodnik po obsłudze spawarki inwertorowej Sealey TIG130 oraz TIG160. Dowiedz się, jak bezpiecznie skonfigurować urządzenie do spawania metodami TIG i MMA, jak dobrać parametry prądu oraz jak dbać o konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarki inwertorowe Sealey TIG130 i TIG160 to urządzenia przeznaczone do spawania metodami TIG oraz MMA. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa elektrycznego i przeciwpożarowego. Urządzenie wymaga zasilania 230V, a dla uzyskania maksymalnej mocy może być wymagane zabezpieczenie 16A. Ze względu na silne pola magnetyczne, osoby z rozrusznikami serca lub implantami metalowymi powinny skonsultować się z lekarzem przed użyciem sprzętu.
Opis elementów sterowania
Panel przedni urządzenia zawiera następujące elementy:
- Wskaźnik zasilania (Power): Informuje o włączeniu urządzenia.
- Wskaźnik przegrzania (Overheat indicator): Świeci, gdy zadziała zabezpieczenie termiczne.
- Potencjometr: Służy do regulacji natężenia prądu spawania.
- Przełącznik trybu (TIG/MMA): Wybór metody spawania.
- Gniazda przyłączeniowe: Dodatnie (+) i ujemne (-) oraz gniazdo uchwytu TIG.
- Wylot gazu: Przyłącze dla spawania metodą TIG.
Przygotowanie do pracy
Przed podłączeniem kabli upewnij się, że urządzenie jest odłączone od zasilania.
Konfiguracja TIG
- Ustaw przełącznik w tryb TIG.
- Podłącz kabel masowy do gniazda dodatniego (+).
- Podłącz uchwyt TIG do odpowiedniego gniazda.
- Podłącz przewód gazowy do wylotu gazu, a butlę z gazem do wlotu z tyłu urządzenia.
Konfiguracja MMA (Elektroda otulona)
- Ustaw przełącznik w tryb MMA.
- Podłącz uchwyt elektrody do gniazda dodatniego (+).
- Podłącz zacisk masy (Work Clamp) do gniazda ujemnego (-).
- Zacisk masy należy podłączyć bezpośrednio do spawanego elementu lub metalowego stołu roboczego jak najbliżej miejsca spawania.
Proces spawania
Podczas spawania metodą MMA należy utrzymywać stałą odległość elektrody od materiału, równą średnicy elektrody. Kąt prowadzenia elektrody powinien wynosić od 20 do 30 stopni. Po zakończeniu spoiny należy cofnąć elektrodę, aby wypełnić krater, a następnie szybko ją unieść, aby zgasić łuk. Pamiętaj o używaniu maski spawalniczej i rękawic ochronnych.
Konserwacja i rozwiązywanie problemów
Regularnie czyść wnętrze urządzenia za pomocą sprężonego powietrza o niskim ciśnieniu (maks. 1 bar), unikając bezpośredniego kierowania strumienia na płytki elektroniczne. Obudowę przecieraj suchą szmatką. Jeśli urządzenie nie działa, sprawdź:
- Czy wtyczka jest poprawnie podłączona i czy świeci lampka zasilania.
- Czy nie zadziałało zabezpieczenie termiczne (wskaźnik przegrzania) – w takim przypadku odczekaj, aż urządzenie ostygnie.
- Czy zacisk masy ma dobry kontakt z czystym metalem (brak rdzy, farby).
- Czy prąd spawania jest odpowiednio dobrany do średnicy elektrody.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się (brak lampki zasilania)
Sprawdź zasilanie sieciowe oraz czy wtyczka jest poprawnie włożona do gniazda.
Świeci wskaźnik przegrzania
Zadziałało zabezpieczenie termiczne. Wyłącz urządzenie i odczekaj, aż ostygnie przed ponownym uruchomieniem.
Trudności z zajarzeniem łuku lub słaba jakość spoiny
Sprawdź, czy zacisk masy jest dobrze podłączony do czystego metalu oraz czy prąd spawania jest odpowiedni dla średnicy elektrody.
Przed użyciem
- Sprawdź stan kabli zasilających i uchwytów pod kątem uszkodzeń izolacji.
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych (min. 10m).
- Załóż odpowiednie środki ochrony osobistej (maska, rękawice, obuwie).
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami urządzenia.
Parametry w praktyce
- Cykl pracy (Duty Cycle)
- Procent czasu w 10-minutowym cyklu, w którym można spawać przy danym prądzie (np. 20% oznacza 2 minuty spawania i 8 min przerwy).
- Średnica elektrody
- Zakres średnic elektrod obsługiwanych przez urządzenie (zależny od modelu TIG130 lub TIG160).
Ilustracje i schematy

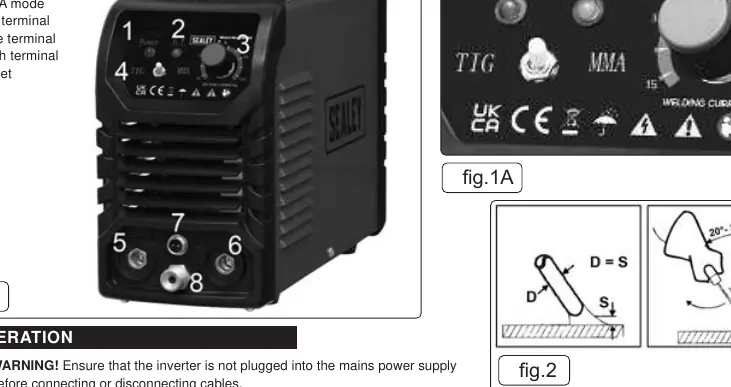

- Fig. 1: Panel przedni z numeracją elementów (1-8), w tym pokrętło prądu i gniazda.
- Fig. 2: Prawidłowy kąt prowadzenia elektrody (20-30 stopni) oraz utrzymywanie stałej odległości (D=S).
Zgodność modelu
- Wymaga zasilania 230V.
- Dla uzyskania maksymalnej mocy może być wymagane zasilanie 16A.
- Nie używać w pobliżu rozruszników serca.
