Instrukcja obsługi drona Sharper Image DX-2 Stunt Drone

Kompletny przewodnik użytkownika dla drona Sharper Image DX-2 Stunt Drone. Dowiedz się, jak parować urządzenie, ładować baterię, sterować lotem, wykonywać akrobacje oraz rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Aby sparować drona, włącz go i umieść na płaskiej powierzchni. Następnie włącz pilot i przesuń lewy drążek w dół, w górę i ponownie w dół. Sygnał dźwiękowy potwierdzi połączenie. str. 1, 7

Najważniejsze czynności

  • Ładowanie drona str. 5
  • Parowanie drona z pilotem str. 1, 7
  • Wymiana śmigieł str. 8

Pierwsze uruchomienie

  • Naładuj baterię drona, zainstaluj baterie w pilocie, włącz drona, włącz pilot i wykonaj sekwencję parowania lewym drążkiem. str. 1, 5, 7

Problemy i rozwiązania

Pilot nie świeci

Sprawdź baterie lub wymień na nowe.

str. 3
Dron nie startuje

Naładuj baterię drona.

str. 3

Konserwacja i reset

  • W przypadku niestabilnego lotu po uderzeniu, ustaw oba drążki w dolne zewnętrzne rogi, aby zresetować żyroskop. str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Bateria drona 350 mAh Li-po Akumulator drona str. 2
Czas ładowania 60 minut Czas potrzebny do pełnego naładowania str. 2, 5

Gdzie szukać w PDF

  • Ostrzeżenia i przygotowanie str. 1, 3
  • Specyfikacja i spis treści str. 2
  • Ładowanie i części str. 4, 5
  • Obsługa pilota str. 6
  • Instrukcja lotu str. 7
  • Tryby i konserwacja str. 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Podłączanie kabla ładującego do drona Strona 5 Schemat pilota zdalnego sterowania Strona 6 Schemat wymiany śmigieł Strona 8

Najważniejsze informacje

Przed rozpoczęciem użytkowania drona Sharper Image DX-2 należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa. Dron jest przeznaczony dla osób powyżej 14 roku życia. Wymagany jest nadzór osoby dorosłej podczas montażu, ładowania i użytkowania. Dron jest przeznaczony głównie do użytku wewnątrz pomieszczeń.

Przygotowanie do lotu

Przed każdym lotem należy wykonać następujące czynności:

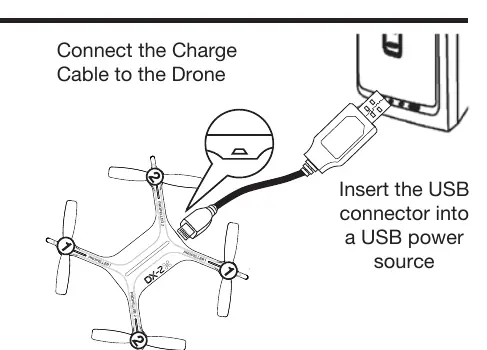

Podłączanie kabla ładującego do drona
Podłączanie kabla ładującego do drona
  • Ładowanie: Podłącz kabel ładujący do portu z tyłu drona, a złącze USB do źródła zasilania. Kontrolka zgaśnie po pełnym naładowaniu (ok. 60 minut).
  • Baterie w pilocie: Zainstaluj 6 baterii AA zgodnie z polaryzacją.
  • Parowanie: Umieść drona na płaskiej powierzchni. Włącz drona, a następnie włącz pilot. Przesuń lewy drążek w dół, w górę i ponownie w dół. Sygnał dźwiękowy potwierdzi poprawne sparowanie.

Sterowanie dronem

Pilot zdalnego sterowania umożliwia pełną kontrolę nad lotem:

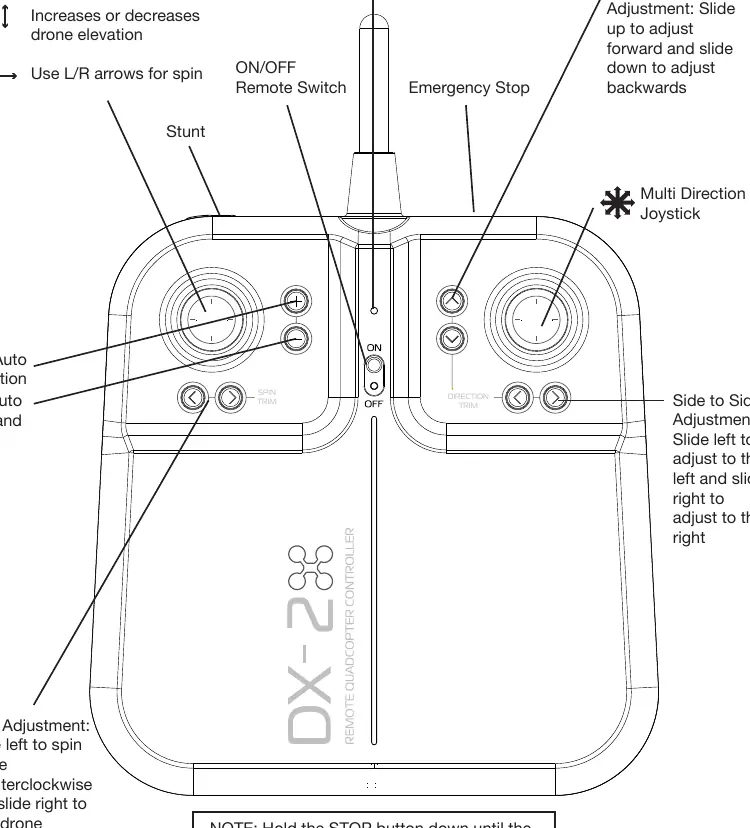

Schemat pilota zdalnego sterowania
Schemat pilota zdalnego sterowania
  • Lewy drążek (Throttle): Kontroluje wysokość (góra/dół) oraz obrót (lewo/prawo).
  • Prawy drążek (Multi Direction): Kontroluje kierunek lotu (przód/tył/boki).
  • Trymowanie (Trim): Służy do eliminacji dryfowania drona w powietrzu.

Tryby lotu

  • Auto Landing: Naciśnij przycisk "-", aby dron wylądował automatycznie. Nie dotykaj lewego drążka podczas lądowania.
  • Auto Orientation: Naciśnij przycisk "+", aby włączyć tryb orientacji. Dron zachowa kierunek "przód" niezależnie od tego, w którą stronę jest zwrócony.
  • Stunt: Po osiągnięciu wysokości powyżej 3 metrów, naciśnij przycisk Stunt, a następnie użyj prawego drążka, aby wykonać akrobację w wybranym kierunku.

Konserwacja i wymiana śmigieł

Jeśli dron jest niestabilny, sprawdź stan śmigieł. Każde śmigło jest oznaczone numerem (1 lub 2). Upewnij się, że montujesz odpowiednie śmigło w odpowiednim miejscu. Śmigło 1 obraca się przeciwnie do ruchu wskazówek zegara, a śmigło 2 zgodnie z ruchem wskazówek zegara.

Schemat wymiany śmigieł
Schemat wymiany śmigieł

Rozwiązywanie problemów

  • Pilot nie świeci: Sprawdź baterie lub wymień je na nowe.
  • Pilot miga i piszczy: Baterie w pilocie są słabe, wymień je.
  • Dron nie startuje: Bateria drona wymaga naładowania.
  • Niestabilny lot: Prawdopodobnie uszkodzone śmigło – wymień je.
  • Brak parowania: Upewnij się, że pilot znajduje się w odległości nie większej niż 4 metry od drona.

Informacje o producencie

Sharper Image

Profil marki
Strona producenta https://www.sharperimage.com Wsparcie https://www.sharperimage.com/customer-service

Praktyczna pomoc

Typowe problemy

Pilot nie włącza się (brak światła)

Sprawdź, czy baterie są poprawnie zainstalowane lub wymień je na nowe.

Pilot miga i wydaje dźwięki

Baterie w pilocie są rozładowane, wymień je na nowe.

Dron nie chce wystartować

Bateria drona jest rozładowana, podłącz drona do ładowania.

Dron jest niestabilny w locie

Sprawdź, czy śmigła nie są uszkodzone. Jeśli tak, wymień je na nowe.

Dron nie paruje się z pilotem

Upewnij się, że pilot znajduje się w odległości do 4 metrów od drona podczas parowania.

Przed użyciem

  • Naładuj baterię drona przed każdym użyciem.
  • Zainstaluj 6 baterii AA w pilocie.
  • Upewnij się, że dron i pilot są wyłączone przed rozpoczęciem parowania.
  • Sprawdź, czy śmigła nie są uszkodzone.
  • Upewnij się, że masz wystarczająco dużo miejsca do lotu (zalecane wewnątrz).

Parametry w praktyce

Bateria drona
350 mAh Li-po
Baterie pilota
6 x 1.5V AA
Czas ładowania
Około 60 minut
Maksymalna wysokość
Zalecana do 115 stóp (ok. 35 metrów)

Ilustracje i schematy

  • Lewy drążek: Steruje wysokością (góra/dół) i obrotem (lewo/prawo).
  • Prawy drążek: Steruje kierunkiem lotu (przód/tył/boki).
  • Przyciski trymowania: Służą do korygowania dryfowania drona.
  • Przycisk Stunt: Aktywuje tryb akrobacji.

Zgodność modelu

  • Produkt nie jest zalecany dla dzieci poniżej 14 roku życia.
  • Zalecane użycie wewnątrz pomieszczeń.
  • Nie lataj w pobliżu ludzi, zwierząt ani linii wysokiego napięcia.
