Instrukcja obsługi inteligentnego przekaźnika Shelly 1 Gen3
Poznaj funkcje i sposób instalacji inteligentnego przekaźnika Shelly 1 Gen3. Instrukcja zawiera schematy podłączenia dla różnych napięć, konfigurację sieci Wi-Fi oraz wskazówki bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Shelly 1 Gen3 to inteligentny przekaźnik umożliwiający zdalne sterowanie urządzeniami elektrycznymi. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie w obwodzie. Urządzenie wymaga instalacji przez wykwalifikowany personel. Przekaźnik obsługuje różne napięcia zasilania, dlatego kluczowe jest wybranie odpowiedniego schematu podłączenia dla instalacji 110-240V AC, 24-48V DC lub 12V DC.
Opis urządzenia
Urządzenie posiada zaciski wejściowe dla zasilania (L, N lub +,-), wejście sterujące (SW) oraz wyjście przekaźnikowe (O). Jest kompatybilne z systemami automatyki domowej i może być zarządzane przez aplikację Shelly Cloud lub interfejs webowy.
Instalacja i podłączenie
Ostrzeżenie: Niebezpieczeństwo porażenia prądem. Instalacja musi być wykonana zgodnie z lokalnymi przepisami elektrycznymi.
- Instalacja 110-240V AC: Podłącz przewód fazowy do zacisku L, a neutralny do zacisku N. Przewód sterujący przełącznika podłącz do zacisku SW.
- Instalacja 24-48V DC: Podłącz dodatni biegun zasilania do zacisku +, a ujemny do zacisku -. Przewód sterujący podłącz do zacisku SW.
- Instalacja 12V DC: Podłącz zasilanie 12V do zacisków + i -. Wymagane jest zachowanie polaryzacji.
Konfiguracja i obsługa
Po poprawnym podłączeniu i włączeniu zasilania, urządzenie rozgłasza własną sieć Wi-Fi (Access Point). Aby skonfigurować urządzenie:
- Połącz się z siecią Wi-Fi urządzenia za pomocą smartfona lub komputera.
- Otwórz przeglądarkę internetową i wpisz adres 192.168.33.1.
- W interfejsie webowym skonfiguruj parametry sieci Wi-Fi, aby połączyć przekaźnik z domowym routerem.
- Zaleca się aktualizację oprogramowania układowego (firmware) do najnowszej wersji przez interfejs webowy lub aplikację Shelly Cloud.
Dane techniczne
- Zasilanie: 110-240V AC, 24-48V DC lub 12V DC.
- Maksymalne obciążenie: 16A.
- Łączność: Wi-Fi 802.11 b/g/n, Bluetooth.
- Temperatura pracy: -20°C do 40°C.
- Wymiary: 37x42x16 mm.
Informacje o producencie
Shelly Group AD
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest widoczne w sieci Wi-Fi
Upewnij się, że urządzenie jest w trybie Access Point (dioda powinna migać). Jeśli nie, zresetuj urządzenie, przytrzymując przycisk przez 10 sekund.
Brak reakcji przekaźnika na przełącznik ścienny
Sprawdź poprawność podłączenia przewodu do zacisku SW oraz czy napięcie na wejściu sterującym jest zgodne ze specyfikacją.
Przed użyciem
- Wyłącz główne zasilanie przed rozpoczęciem montażu.
- Sprawdź, czy napięcie w instalacji jest zgodne z jednym z obsługiwanych standardów (110-240V AC, 24-48V DC, 12V DC).
- Upewnij się, że przewody są odizolowane na długość 6-7 mm.
- Sprawdź, czy wszystkie połączenia są dokręcone i stabilne.
- Upewnij się, że urządzenie nie jest narażone na wilgoć.
Parametry w praktyce
- 192.168.33.1
- Domyślny adres IP urządzenia w trybie konfiguracji (Access Point).
Ilustracje i schematy

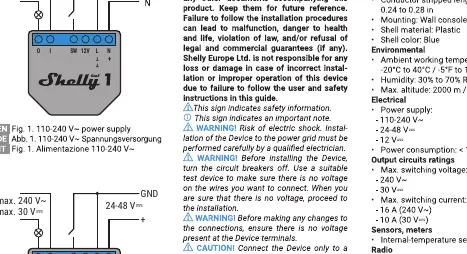

- Schemat 110-240V: Pokazuje podłączenie zasilania sieciowego (L i N) oraz przełącznika do zacisku SW.

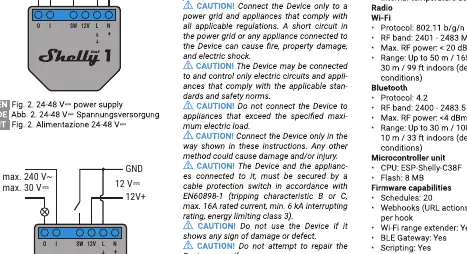

- Schemat 24-48V: Pokazuje podłączenie zasilania stałego (DC) z zachowaniem polaryzacji.
- Schemat 12V: Pokazuje dedykowane podłączenie dla zasilania 12V DC.
Zgodność modelu
- Urządzenie wymaga stabilnego połączenia Wi-Fi 2.4 GHz.
- Współpracuje z aplikacją Shelly Cloud oraz systemami automatyki domowej obsługującymi protokół MQTT.
