Instrukcja obsługi przekaźnika bezprzewodowego AJAX Relay
Dowiedz się, jak zainstalować i skonfigurować przekaźnik bezprzewodowy AJAX Relay. Instrukcja zawiera schematy podłączenia, opis trybów pracy (impulsowy/bistabilny) oraz parametry techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
AJAX Relay to bezprzewodowy przekaźnik niskonapięciowy z bezpotencjałowymi stykami, służący do zdalnego sterowania urządzeniami zasilanymi napięciem 7–24 V DC. Urządzenie komunikuje się z hubem za pomocą protokołu radiowego Jeweller na odległość do 1000 m w linii wzroku. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka.
Elementy urządzenia
- Antena: Element radiowy, nie należy go skracać.
- Zaciski zasilania (PS IN): Wejście zasilania 7-24 V DC.
- Zaciski styków (Relay): Wyjście bezpotencjałowe.
- Przycisk funkcyjny: Służy do parowania i obsługi.
- Wskaźnik świetlny: Informuje o statusie urządzenia.
Instalacja
Przed przystąpieniem do montażu należy odłączyć zasilanie kabla, do którego podłączany jest przekaźnik. Przekaźnik można zainstalować w puszce instalacyjnej, rozdzielnicy lub wewnątrz obudowy urządzenia. Antenę należy wyprowadzić na zewnątrz i umieścić pod plastikową ramką gniazdka, z dala od metalowych konstrukcji, aby zapewnić optymalny zasięg sygnału.
Konfiguracja i parowanie
- Upewnij się, że hub jest włączony i ma połączenie z Internetem.
- Zainstaluj aplikację Ajax, utwórz konto i dodaj hub.
- W aplikacji wybierz opcję Dodaj urządzenie.
- Nadaj nazwę urządzeniu, zeskanuj kod QR lub wprowadź go ręcznie.
- Kliknij Dodaj i naciśnij przycisk funkcyjny na przekaźniku.
Tryby pracy
- Bistabilny: Przekaźnik otwiera lub zamyka styk i pozostaje w tym stanie do kolejnej komendy.
- Impulsowy: Przekaźnik zmienia stan na określony czas (od 0,5 do 255 sekund), a następnie wraca do stanu początkowego.
Bezpieczeństwo i ograniczenia
- Nie podłączaj do napięcia przekraczającego 36 V ani do źródeł prądu zmiennego (AC).
- Nie instaluj urządzenia na zewnątrz, w metalowych puszkach, w miejscach o wysokiej wilgotności/temperaturze ani bliżej niż 1 m od huba.
- Urządzenie posiada zabezpieczenie temperaturowe (powyżej 85°C wewnątrz) oraz napięciowe (6,5–36,5 V).
Dane techniczne
- Zasilanie: 7–24 V DC.
- Maksymalne obciążenie: 5 A przy 36 V DC, 13 A przy 230 V AC.
- Wymiary: 39 × 33 × 18 mm.
- Klasa ochrony: IP20.
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
Urządzenie nie paruje się z hubem.
Upewnij się, że przekaźnik znajduje się w zasięgu sieci bezprzewodowej huba. Jeśli parowanie nie powiodło się, odczekaj 30 sekund i spróbuj ponownie.
Niestabilny sygnał radiowy.
Sprawdź, czy antena nie jest zasłonięta przez metalowe elementy. Jeśli problem nadal występuje, rozważ użycie wzmacniacza zasięgu sygnału radiowego ReX.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac elektrycznych.
- Sprawdź, czy posiadasz uprawnienia administratora w aplikacji Ajax.
- Przygotuj zasilacz 7-24 V DC.
- Nie skracaj anteny urządzenia.
- Upewnij się, że hub nie jest w trybie aktualizacji.
Parametry w praktyce
- Napięcie zasilania
- 7-24 V DC (zalecane 12 V lub 24 V).
- Maksymalne obciążenie
- 5 A przy 36 V DC lub 13 A przy 230 V AC (dla obciążeń indukcyjnych/pojemnościowych wartości są niższe).
- Zasięg komunikacji
- Do 1000 m w otwartej przestrzeni bez przeszkód.
Ilustracje i schematy

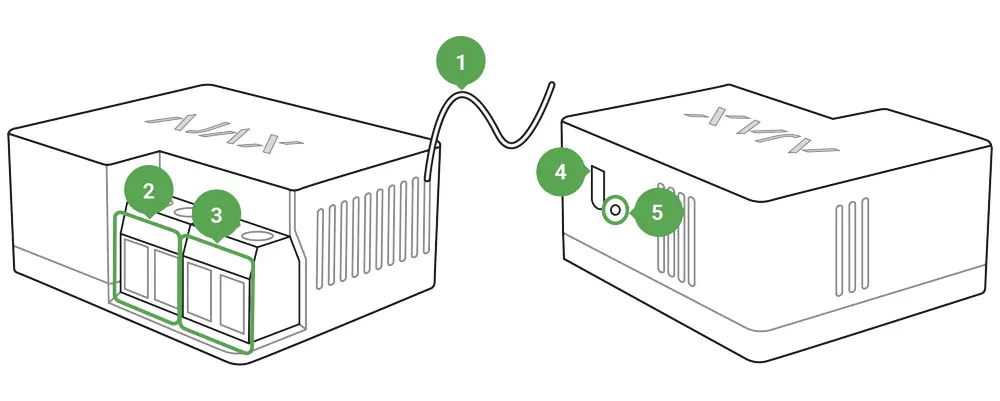

- 1. Antena: Element radiowy.
- 2. Zaciski zasilania (PS IN): Wejście 7-24 V DC.
- 3. Zaciski styków (Relay): Wyjście bezpotencjałowe.
- 4. Przycisk funkcyjny: Do parowania.
- 5. Wskaźnik świetlny: Status urządzenia.
Zgodność modelu
- Współpracuje wyłącznie z hubami Ajax.
- Nie obsługuje połączenia przez uartBridge lub ocBridge Plus.
