Instrukcja obsługi zasilacza 12V PSU dla Ajax Hub/Hub Plus/ReX
Dowiedz się, jak bezpiecznie zainstalować i podłączyć zasilacz 12V PSU do centrali Ajax Hub, Hub Plus lub wzmacniacza sygnału ReX. Kompletny przewodnik montażu, specyfikacja techniczna i wskazówki dotyczące instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zasilacz 12V PSU jest przeznaczony do zasilania centrali Ajax Hub, Hub Plus oraz wzmacniacza sygnału ReX z zewnętrznych źródeł prądu stałego (12V DC). Urządzenie zastępuje standardowy zasilacz 110/230V wewnątrz obudowy.
Uwaga: Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy upewnić się, że urządzenie jest odłączone od zasilania sieciowego.
Instalacja krok po kroku
- Zdejmij urządzenie z panelu montażowego SmartBracket, przesuwając je w dół z użyciem siły.
- Wyłącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
- Odłącz kable zasilania i Ethernet. Odczekaj 5 minut, aby kondensatory się rozładowały.
- Odkręć cztery śruby tylnej pokrywy i zdejmij ją.

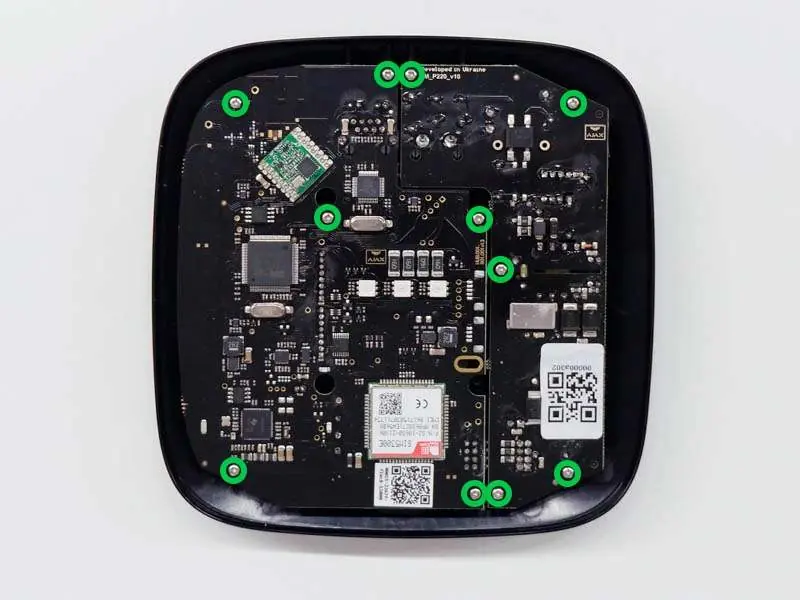

- Odkręć śruby mocujące płytki drukowane do obudowy.
- Ostrożnie wyjmij obie płytki, utrzymując je w tej samej płaszczyźnie. Nie rozłączaj ich, aby nie uszkodzić złącza między nimi.
- Odłącz stary moduł zasilacza (mniejsza płytka) od płyty głównej.

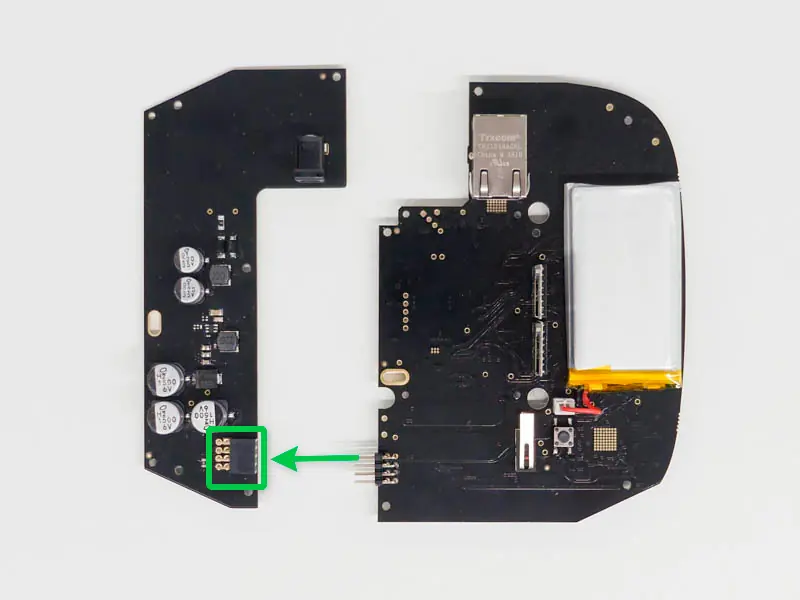

- Podłącz nowy zasilacz 12V PSU do płyty głównej za pomocą ośmiopinowego złącza. Uważaj, aby nie wygiąć anten.
- Złóż płytki i obudowę z powrotem, a następnie dokręć śruby. Upewnij się, że bateria i kable nie są przyciśnięte.
- Podłącz kable zasilania i Ethernet do odpowiednich gniazd.
- Włącz źródło zasilania 12V.
- Włącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
- Zamknij i zabezpiecz panel montażowy SmartBracket.
Uruchomienie i weryfikacja
Po włączeniu urządzenia poczekaj na załadowanie systemu. Sprawdź status zasilania zewnętrznego w aplikacji Ajax. Jeśli zasilanie nie jest wykrywane, a używasz adaptera zaciskowego, sprawdź polaryzację podłączonych przewodów.
Dane techniczne
- Napięcie wejściowe: 8-20 V DC
- Napięcie wyjściowe: 4.65 V DC ± 3%
- Napięcie włączenia: 8 V DC ± 2.5%
- Napięcie wyłączenia: 6.9-7.5 V (zależnie od obciążenia)
- Maksymalny prąd wejściowy:< 1 A
- Maksymalny prąd wyjściowy: 1.5 A
- Wymiary: 138 × 64 × 13 mm
Konserwacja
Urządzenie nie wymaga konserwacji technicznej.
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź polaryzację przewodów, jeśli używasz adaptera zaciskowego. Sprawdź status w aplikacji Ajax. Jeśli problem nadal występuje, skontaktuj się z serwisem.
Urządzenie nie uruchamia się
Upewnij się, że przycisk zasilania został przytrzymany przez 2 sekundy po podłączeniu zasilania.
Przed użyciem
- Instalację musi wykonać wykwalifikowany elektryk.
- Urządzenie musi być odłączone od zasilania sieciowego przed montażem.
- Odczekaj 5 minut po odłączeniu, aby rozładować kondensatory.
- Sprawdź, czy bateria i kable nie są przyciśnięte podczas składania obudowy.
- Upewnij się, że płytki drukowane są poprawnie osadzone na prowadnicach.
Parametry w praktyce
- Napięcie wejściowe
- Zakres napięcia DC, który może być podłączony do zasilacza (8-20V).
- Napięcie włączenia
- Minimalne napięcie, przy którym urządzenie zaczyna pracować (8V).
- Maksymalny prąd wyjściowy
- Limit prądu, jaki zasilacz może dostarczyć do urządzenia (1.5A).
Ilustracje i schematy
- Demontaż urządzenia z panelu SmartBracket.
- Odkręcanie śrub obudowy i płyt głównych.
- Wymiana modułu zasilacza i podłączenie złącza ośmiopinowego.
- Weryfikacja ułożenia kabli i baterii przed zamknięciem obudowy.
Zgodność modelu
- Kompatybilny z: Ajax Hub, Hub Plus, ReX.
