Instrukcja obsługi zasilacza AJAX 12V PSU for Hub 2
Dowiedz się, jak zainstalować zasilacz AJAX 12V PSU for Hub 2. Przewodnik zawiera kroki montażu, specyfikację techniczną oraz wskazówki dotyczące bezpiecznego podłączenia do centrali Hub 2.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zasilacz 12V PSU for Hub 2 to moduł elektroniczny przeznaczony do centrali alarmowych Ajax Hub 2. Umożliwia zasilanie urządzenia z zewnętrznych źródeł prądu stałego 12V DC, zastępując standardowy zasilacz sieciowy 110/230V. Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowanego elektryka.
Instalacja i montaż
Przed przystąpieniem do prac upewnij się, że urządzenie jest odłączone od zasilania sieciowego. Przestrzegaj ogólnych zasad bezpieczeństwa elektrycznego.
- Zdejmij urządzenie z panelu montażowego SmartBracket, przesuwając je w dół z użyciem siły.
- Wyłącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
- Odłącz kable zasilający i Ethernet.
- Odczekaj 5 minut, aż kondensatory się rozładują.
- Odkręć cztery śruby tylnej pokrywy i zdejmij ją.

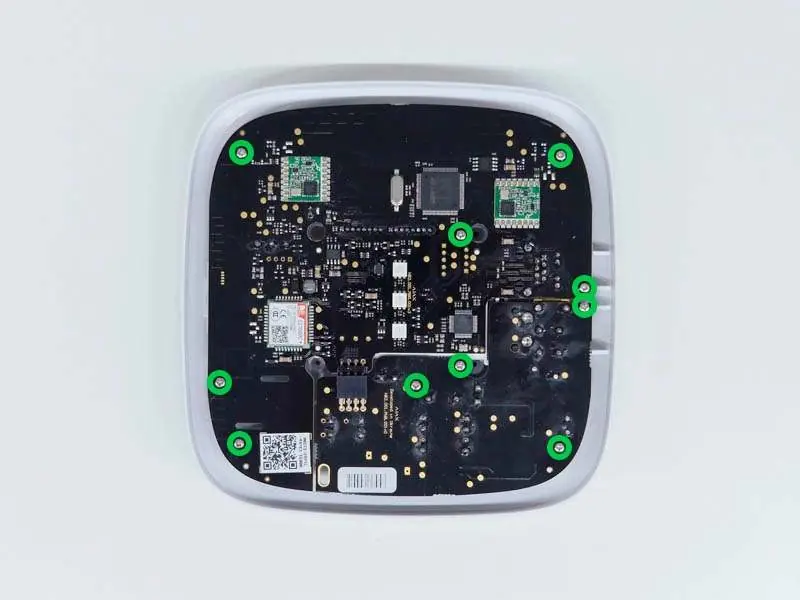

- Odkręć śruby mocujące płytki do obudowy urządzenia.
- Ostrożnie wyjmij obie płytki, utrzymując je w tej samej płaszczyźnie. Nie rozłączaj ich, aby nie uszkodzić złącza między nimi.
- Odłącz stary moduł zasilacza (mniejsza płytka) od płyty głównej.

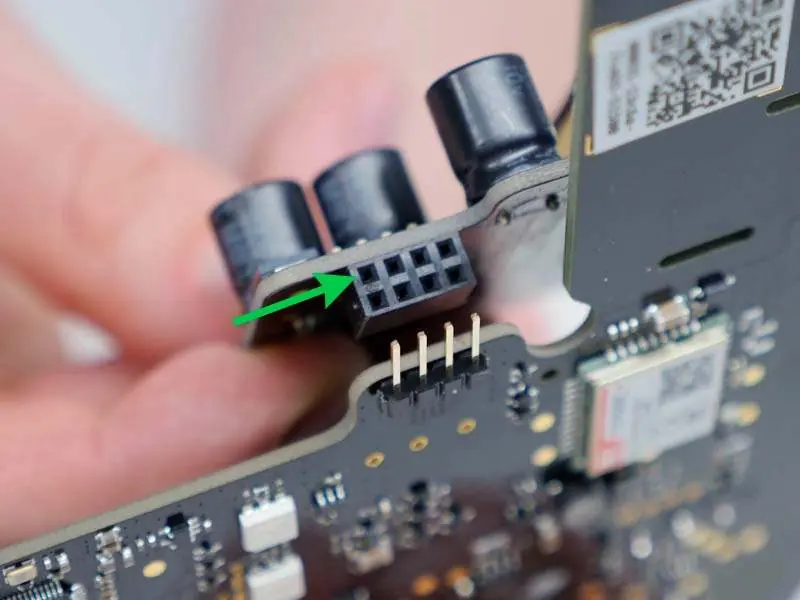

- Podłącz nowy zasilacz 12V PSU for Hub 2 do płyty głównej za pomocą 8-pinowego złącza. Uważaj, aby nie wygiąć anten. Styki powinny być wpięte w dolny rząd złącza.
- Złóż płytki i obudowę, a następnie dokręć śruby. Upewnij się, że bateria i kable nie są przyciśnięte.
- Podłącz zasilanie i kabel Ethernet do odpowiednich gniazd.
- Podłącz zewnętrzne źródło zasilania 12V. Nie przekraczaj dopuszczalnego napięcia wejściowego.
- Włącz urządzenie, przytrzymując przycisk zasilania przez 2 sekundy.
- Zamknij i zamocuj panel montażowy SmartBracket.
Dane techniczne
- Napięcie wejściowe: 8-20 V DC
- Napięcie wyjściowe: 4.8 V DC ± 3%
- Napięcie załączenia: 8 V DC ± 2.5%
- Napięcie wyłączenia: 6.9-7.5 V (zależnie od obciążenia)
- Maksymalny prąd wejściowy: < 1 A
- Maksymalny prąd wyjściowy: 1.5 A
- Wymiary: 98 × 70 × 17 mm
- Waga: 28 g
Konserwacja i gwarancja
Urządzenie nie wymaga konserwacji technicznej. Gwarancja na produkty AJAX SYSTEMS MANUFACTURING wynosi 2 lata od daty zakupu. W przypadku problemów technicznych, w pierwszej kolejności skontaktuj się z obsługą techniczną pod adresem [email protected].
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź polaryzację podłączonych przewodów. Jeśli problem nadal występuje, skontaktuj się z serwisem.
Urządzenie nie uruchamia się
Upewnij się, że przytrzymałeś przycisk zasilania przez 2 sekundy po podłączeniu zasilania.
Płytki nie pasują do obudowy
Upewnij się, że bateria i kable nie są przyciśnięte, a płytki stoją stabilnie na wszystkich prowadnicach.
Przed użyciem
- Odłącz urządzenie od sieci 110/230V
- Odczekaj 5 minut na rozładowanie kondensatorów
- Przygotuj śrubokręt
- Upewnij się, że masz dostęp do aplikacji Ajax w celu sprawdzenia statusu zasilania
Parametry w praktyce
- Napięcie wejściowe
- Zakres 8-20V DC, który musi być zapewniony przez zewnętrzne źródło zasilania.
- Napięcie wyjściowe
- 4.8V DC, czyli napięcie, które zasilacz dostarcza bezpośrednio do płyty głównej centrali.
Ilustracje i schematy

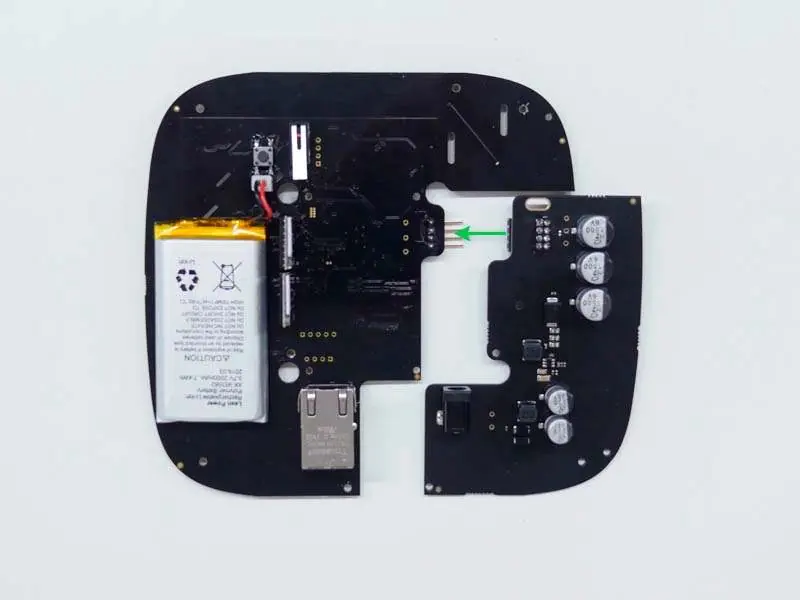

- Krok 8: Podłączenie zasilacza do płyty głównej za pomocą 8-pinowego złącza
- Krok 9: Weryfikacja poprawnego osadzenia płytek na prowadnicach
Zgodność modelu
- Zasilacz przeznaczony wyłącznie dla centrali Ajax Hub 2.
