Instrukcja montażu systemu wystawienniczego EZ Tube Connect 10FT Kit M
Dowiedz się, jak szybko i poprawnie zmontować system wystawienniczy EZ Tube Connect 10FT Kit M. Instrukcja zawiera listę części, kroki montażu ramy, łączenia modułów oraz wskazówki dotyczące grafiki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System EZ Tube Connect to modularne rozwiązanie wystawiennicze oparte na aluminiowych rurach o średnicy 34 mm. Kluczowym elementem montażu jest system zatrzasków (push-button snaps), który pozwala na szybkie łączenie elementów bez użycia narzędzi. System umożliwia tworzenie różnych konfiguracji (proste, zaokrąglone, skośne) oraz łączenie wielu ram w jeden większy zestaw.
Elementy zestawu
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w liście części:
- Rury górne (różne kształty: proste, zaokrąglone)
- Rury pionowe (3-sekcyjne słupki)
- Rury dolne (poprzeczki)
- Łączniki typu L
- Stopy (pojedyncze i podwójne do łączenia ram)
- Torby transportowe oraz walizka MHC (Medium Hard Case)
Montaż ramy
Montaż konstrukcji opiera się na łączeniu rur za pomocą wbudowanych zatrzasków:
- Połącz sekcje rur, wsuwając zwężony koniec jednej rury w otwór drugiej, aż zatrzask kliknie i zablokuje się w otworze.
- Jeśli zatrzask nie wskakuje na swoje miejsce, popchnij rurę nieco mocniej do przodu, aby wyrównać otwory, a następnie spróbuj ponownie.
- Złóż ramę zgodnie z wybranym kształtem (prosty, zaokrąglony lub skośny), używając odpowiednich łączników górnych i dolnych.
- Przymocuj stopy do dolnej części ramy, aby zapewnić stabilność konstrukcji.
Łączenie modułów
System pozwala na łączenie wielu ram obok siebie:
- Użyj podwójnych stóp (Double Foot), aby połączyć dwie ramy w jedną linię.
- Zastosuj specjalne klipsy łączące, aby spiąć ramy ze sobą na wysokości, co zwiększa sztywność całej konstrukcji.
Montaż grafiki
Grafika wykonana jest z elastycznej tkaniny (stretch fabric):
- Naciągnij tkaninę na zmontowaną ramę.
- Zasuń zamek błyskawiczny znajdujący się na dole ramy, aby napiąć materiał i uzyskać estetyczny wygląd bez zmarszczek.
Dane techniczne
- Średnica rur: 34 mm
- Materiał rur: Aluminium
- Waga transportowa zestawu: 46 lbs (ok. 21 kg)
- Wymiary transportowe: 22 cale szer. x 39 cali wys. x 17 cali gł.
- Wymiary wyświetlacza: 113.625 cala szer. x 90 cali wys. x 18.75 cala gł.
Praktyczna pomoc
Typowe problemy
Zatrzask nie wskakuje w otwór podczas łączenia rur.
Popchnij rurę nieco mocniej do przodu, aby wyrównać otwory, a następnie spróbuj ponownie zablokować zatrzask.
Trudności z demontażem ramy.
Jeśli zatrzask nie chce się zwolnić, dociśnij rurę w stronę zatrzasku, aby zwolnić napięcie, a następnie wciśnij przycisk.
Przed użyciem
- Sprawdź, czy wszystkie rury są w zestawie zgodnie z listą części.
- Upewnij się, że wszystkie zatrzaski są poprawnie zablokowane (słyszalne kliknięcie).
- Sprawdź, czy stopy są stabilnie przymocowane do ramy.
- Upewnij się, że grafika jest czysta przed naciągnięciem na ramę.
- Sprawdź, czy zamek błyskawiczny grafiki działa płynnie.
Parametry w praktyce
- 34mm Aluminum Tubing
- Średnica rur konstrukcyjnych, zapewnia stabilność i lekkość systemu.
- Shipping Weight 46 lbs
- Całkowita waga zestawu (ramy, grafika, walizka) gotowego do transportu.
- MHC (Medium Hard Case)
- Twarda walizka transportowa dołączona do zestawu, chroniąca elementy podczas przewozu.
Ilustracje i schematy

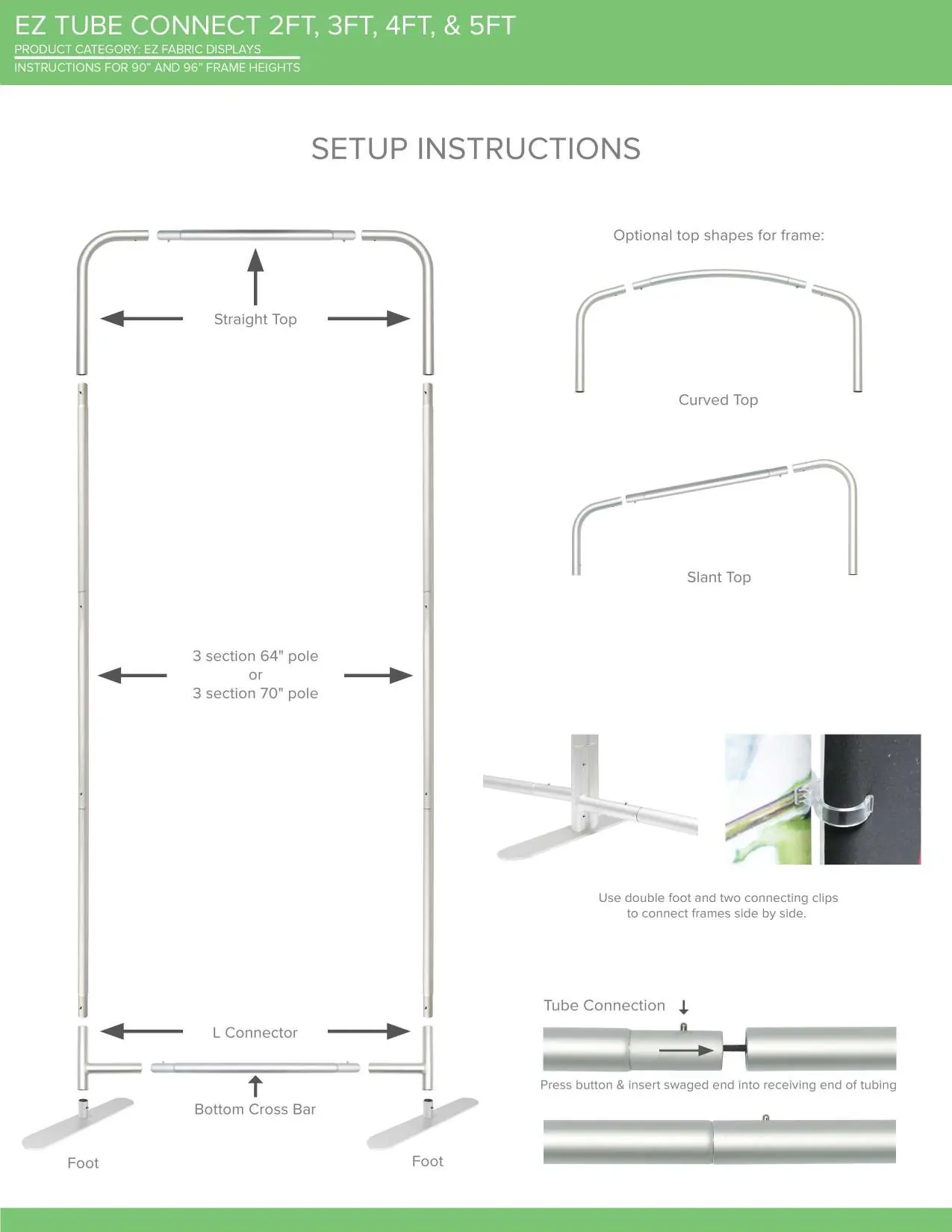

- Schemat montażu pokazuje sposób łączenia rur pionowych z poprzeczkami za pomocą łączników L.
- Rysunki stóp ilustrują różnicę między montażem pojedynczej stopy a podwójnej stopy do łączenia ram.
- Instrukcja łączenia rur pokazuje mechanizm 'push button' - wciśnięcie przycisku i wsunięcie rury.
Zgodność modelu
- System jest modularny i pozwala na łączenie ram o różnych wysokościach (90 cali lub 96 cali).
- Możliwość łączenia ram side-by-side przy użyciu podwójnych stóp.
