Instrukcja obsługi ściennego kranu kuchennego Signature Hardware 1.8GPM
Instrukcja montażu i konserwacji ściennego kranu kuchennego Signature Hardware 1.8GPM. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć dopływ zimnej wody oraz dbać o wykończenie baterii.
Spis treści
Opis produktu
Ścienny kran kuchenny Signature Hardware 1.8GPM to urządzenie zaprojektowane wyłącznie do doprowadzania zimnej wody z głównej instalacji. Dzięki przegubowej konstrukcji wylewki, kran umożliwia wygodne napełnianie garnków i patelni bezpośrednio na kuchence lub zlewie. Urządzenie charakteryzuje się przepływem wody na poziomie 1.8 GPM (6.8 L/min).
Instalacja
Przed przystąpieniem do montażu należy dokładnie przepłukać rury instalacyjne. W przypadku montażu na ścianach z płyt gipsowo-kartonowych, konieczne jest zapewnienie odpowiedniego wzmocnienia konstrukcji, aby utrzymać ciężar baterii. Kran wymaga przyłącza 1/2" IPS oraz zalecanego otworu montażowego o średnicy 1 cala. Podczas instalacji należy użyć taśmy teflonowej na gwintach, aby zapewnić szczelność połączeń.
Użytkowanie
Kran obsługuje się za pomocą dwóch uchwytów, które umożliwiają włączanie i wyłączanie przepływu wody poprzez obrót o 90 stopni (1/4 obrotu). Ważne jest, aby po zakończeniu korzystania z kranu zawsze zakręcać oba uchwyty. Pozostawienie otwartego kranu bez nadzoru lub niewłaściwe odprowadzanie wody może prowadzić do zalania.
Konserwacja i czyszczenie
Wykończenie baterii jest trwałe, jednak może zostać uszkodzone przez silne środki ścierne lub pasty polerskie. Do czyszczenia należy używać wyłącznie miękkiej, wilgotnej ściereczki, a następnie wytrzeć powierzchnię do sucha miękkim ręcznikiem. W przypadku wycieków z wylewki lub uchwytów, konieczna może być wymiana wkładu zaworu (wymagany klucz imbusowy 1.5 mm).
Rozwiązywanie problemów
Jeśli przepływ wody jest niezadowalający z powodu niskiego ciśnienia w instalacji, zaleca się wymianę aeratora. Przed pierwszym użyciem należy koniecznie usunąć aerator i przepłukać przewody wodne przez około minutę, aby usunąć zanieczyszczenia, które mogłyby uszkodzić wewnętrzne elementy baterii.
Informacje o producencie
Signature Hardware
Praktyczna pomoc
Typowe problemy
Wyciek wody z wylewki lub uchwytu
Wymień wkład zaworu (4). Wymaga to zdjęcia zaślepki uchwytu, odkręcenia śruby i użycia klucza imbusowego 1.5 mm.
Niezadowalający przepływ wody
W obszarach o bardzo niskim ciśnieniu wody należy wymienić aerator na model o innej charakterystyce przepływu.
Nieszczelność połączeń po instalacji
Sprawdź wszystkie połączenia pod kątem wycieków i dokręć je, uważając, aby nie przekręcić gwintów.
Przed użyciem
- Upewnij się, że instalacja doprowadza wyłącznie zimną wodę.
- Przepłucz rury instalacyjne przed montażem baterii.
- Zastosuj taśmę teflonową na wszystkich gwintach.
- W przypadku ścian z płyt gipsowo-kartonowych, sprawdź czy konstrukcja jest wzmocniona.
- Po montażu usuń aerator i przepłucz system przez 1 minutę.
Parametry w praktyce
- Przepływ wody
- 1.8 GPM (6.8 L/min) - zgodny z przepisami o efektywności wodnej w Kalifornii.
- Zalecany otwór
- 1 cal (średnica otworu w ścianie dla przyłącza).
Ilustracje i schematy

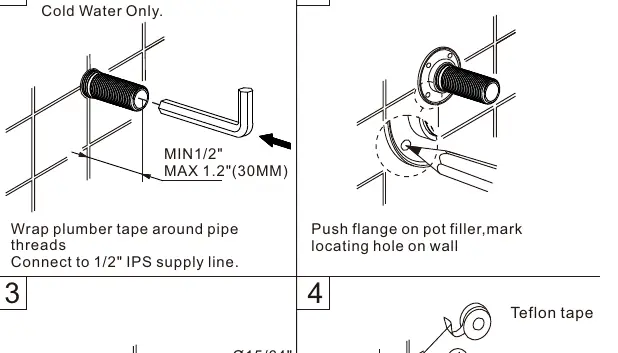

- Krok 1-2: Przygotowanie przyłącza ściennego i oznaczenie otworów montażowych.
- Krok 3-4: Montaż uszczelki i kołnierza za pomocą 4 śrub.
- Krok 5-6: Osadzenie baterii na kołnierzu i zabezpieczenie śrubą imbusową 1.5 mm.
Zgodność modelu
- Produkt przeznaczony wyłącznie do instalacji zimnej wody.
- Zgodny z California Proposition 65 oraz Federal Safe Drinking Water Act.
