Instrukcja obsługi lampy LED Simply Retrofits 100W
Praktyczny przewodnik instalacji lampy LED Simply Retrofits 100W. Dowiedz się, jak bezpiecznie zamontować oprawę na słupie lub ścianie, podłączyć przewody oraz jakie są wymagania techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznej eksploatacji lampy LED Simply Retrofits 100W (120-277VAC/200-480VAC). Ze względu na charakter urządzenia, instalacja oraz konserwacja muszą być przeprowadzane wyłącznie przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami elektrycznymi.
Bezpieczeństwo
- Przed przystąpieniem do prac instalacyjnych lub konserwacyjnych należy bezwzględnie odłączyć zasilanie elektryczne.
- Oprawa musi być podłączona do systemu okablowania wyposażonego w przewód uziemiający.
- Nie należy instalować urządzenia w miejscach, gdzie temperatura otoczenia przekracza dopuszczalne wartości wskazane na tabliczce znamionowej.
- Podczas pracy soczewka musi być szczelnie zamknięta.
- Do połączeń zasilających należy stosować przewody odporne na temperaturę co najmniej 90 stopni Celsjusza.
Montaż i instalacja
Urządzenie oferuje wiele metod montażu dostosowanych do różnych warunków:
- Montaż na słupie (SF/TR): Wykorzystuje dedykowane uchwyty i śruby (M8, M12). Należy upewnić się, że oprawa jest stabilnie zamocowana, a przewody poprowadzone zgodnie ze schematem.
- Montaż ścienny (TR): Wymaga wywiercenia otworów (8 mm) i użycia śrub rozporowych M10.
- Montaż na ramieniu (EA/PD): Wymaga użycia odpowiednich pierścieni gumowych w zależności od kształtu słupa (okrągły lub kwadratowy).
Po instalacji
Po zakończeniu prac montażowych należy sprawdzić, czy oprawa jest stabilnie zamocowana, a wszystkie przewody podłączone poprawnie. Dopiero po weryfikacji można włączyć zasilanie i sprawdzić poprawność działania lampy.
Informacje o producencie
Simply Retrofits
Praktyczna pomoc
Typowe problemy
Brak działania po włączeniu zasilania
Sprawdź poprawność połączeń przewodów oraz upewnij się, że zasilanie jest włączone.
Ryzyko porażenia prądem lub pożaru
Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
- Sprawdź, czy napięcie zasilania jest zgodne z napięciem znamionowym oprawy.
- Upewnij się, że używasz przewodów odpornych na min. 90 stopni Celsjusza.
- Sprawdź, czy miejsce montażu nie przekracza dopuszczalnych temperatur pracy.
- Upewnij się, że oprawa jest podłączona do uziemienia.
Parametry w praktyce
- Napięcie zasilania
- 120-277VAC lub 200-480VAC w zależności od wersji.
- Temperatura przewodów
- Wymagane przewody o odporności termicznej co najmniej 90 stopni Celsjusza.
Ilustracje i schematy

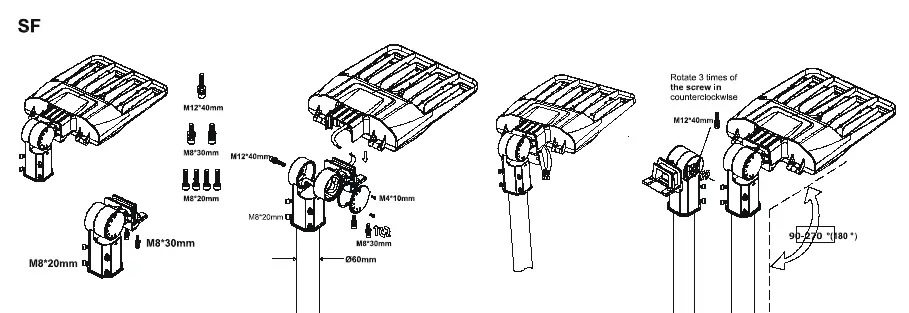

- Strona 1 przedstawia schematy montażu typu SF z regulacją kąta nachylenia.
- Strona 2 pokazuje montaż typu TR (słup/ściana) oraz montaż na ramieniu EA/PD z użyciem pierścieni gumowych.
Zgodność modelu
- Urządzenie wymaga systemu z przewodem uziemiającym.
- Montaż na słupach okrągłych i kwadratowych wymaga użycia odpowiednich pierścieni gumowych.
