Instrukcja obsługi oprawy oświetleniowej Simply Retrofits 105W 2ft Linear High Bay
Praktyczny przewodnik instalacji i konfiguracji oprawy Simply Retrofits 105W. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć zasilanie, sterowanie ściemnianiem oraz jak regulować moc i temperaturę barwową światła.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji oraz konfiguracji oprawy oświetleniowej Simply Retrofits 105W Linear High Bay. Urządzenie przeznaczone jest do montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Oprawa posiada funkcję regulacji mocy oraz temperatury barwowej za pomocą przełączników DIP.
Bezpieczeństwo
- Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpiecznikowej.
- Instalacja musi być wykonana przez wykwalifikowanego elektryka.
- Należy unikać bezpośredniego patrzenia w źródło światła, gdy oprawa jest włączona.
- Przewody sterujące ściemnianiem 0-10V (fioletowy i szary) są niskonapięciowe.
- Oprawa przeznaczona jest do użytku w suchych lub wilgotnych pomieszczeniach.
Montaż
Oprawa oferuje trzy metody montażu:
- Montaż na łańcuchu: Wykorzystuje dedykowany zestaw łańcuchowy.
- Montaż powierzchniowy: Bezpośrednie mocowanie do powierzchni.
- Montaż wiszący: Z wykorzystaniem zawiesia typu pendant.
Podczas montażu należy upewnić się, że wszystkie wieszaki są prawidłowo osadzone w bocznych otworach górnego kanału oprawy. Po zakończeniu montażu należy oczyścić urządzenie z wszelkich pozostałości lub odcisków palców.
Podłączenie elektryczne
Schemat połączeń obejmuje:
- Przewód czarny (linia), biały (neutralny) oraz zielony (uziemienie).
- Przewody sterujące ściemnianiem 0-10V: fioletowy (Dim+) oraz szary (Dim-).
- Przewody wyjściowe do modułu LED: czerwony (+) oraz niebieski (-).
Regulacja mocy i temperatury barwowej

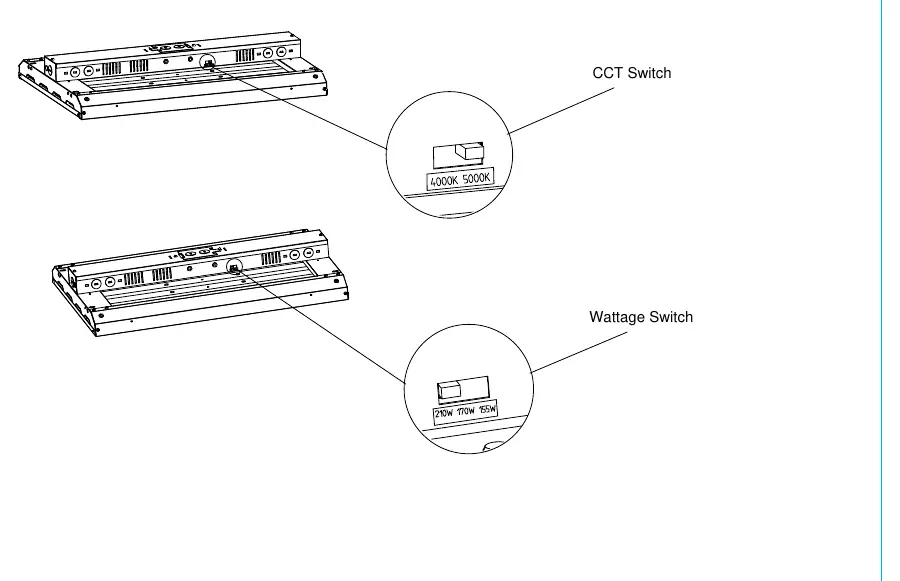

Oprawa wyposażona jest w dwa przełączniki DIP umieszczone z boku obudowy:
- Przełącznik mocy (Wattage Switch): Posiada trzy pozycje (lewa, środkowa, prawa), umożliwiające wybór jednego z trzech poziomów mocy.
- Przełącznik temperatury barwowej (CCT Switch): Posiada dwie pozycje (lewa, prawa), umożliwiające wybór temperatury barwowej.
Ustawienia fabryczne urządzenia to 5000K oraz 210W.
Informacje o producencie
Simply Retrofits
Praktyczna pomoc
Typowe problemy
Brak możliwości regulacji jasności
Sprawdź, czy przewody sterujące 0-10V (fioletowy i szary) są poprawnie podłączone do kompatybilnego sterownika.
Oprawa nie świeci po instalacji
Upewnij się, że zasilanie jest włączone i wszystkie połączenia przewodów (czarny, biały, zielony) są wykonane zgodnie ze schematem przy użyciu atestowanych złączy.
Przed użyciem
- Odłącz zasilanie w skrzynce bezpiecznikowej przed rozpoczęciem prac.
- Upewnij się, że napięcie zasilania jest zgodne z informacjami na oprawie.
- Sprawdź, czy wszystkie elementy montażowe są kompletne.
- Upewnij się, że wieszaki są w pełni osadzone w otworach bocznych.
- Wyczyść oprawę z odcisków palców po zakończeniu montażu.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością za pomocą niskonapięciowego sygnału analogowego.
- 90° Supply Conductors
- Wymóg stosowania przewodów zasilających odpornych na temperaturę co najmniej 90 stopni Celsjusza.
Ilustracje i schematy
- Schemat elektryczny pokazuje podział na obwód zasilania sieciowego oraz obwód sterowania ściemnianiem 0-10V.
- Rysunki montażowe ilustrują sposób zaczepienia wieszaków w górnym kanale oprawy dla różnych typów instalacji.
Zgodność modelu
- Oprawa przeznaczona do użytku w suchych lub wilgotnych pomieszczeniach.
- Wymaga stosowania złączy elektrycznych z atestem UL.
