Instrukcja obsługi oprawy oświetleniowej Simply Retrofits 100W Architectural Linear...
Szybki przewodnik instalacji oprawy Simply Retrofits 100W Architectural Linear Fixture. Dowiedz się, jak wykonać montaż wiszący, natynkowy, ścienny oraz łączenie ciągłe opraw.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i eksploatacji opraw liniowych Simply Retrofits Architectural Linear. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.
Bezpieczeństwo
- Ryzyko porażenia prądem: przed instalacją wyłącz zasilanie.
- Upewnij się, że napięcie w sieci jest stabilne.
- W przypadku użycia ściemniacza, upewnij się, że jest on kompatybilny z oprawą.
Metody instalacji
Montaż wiszący
- Wywierć otwory w suficie i umieść kołki rozporowe.
- Przykręć głowice zawieszenia do sufitu.
- Przymocuj linki do oprawy za pomocą blokad.
- Wyreguluj wysokość zawieszenia za pomocą stalowych linek.
- Podłącz przewody elektryczne (biały-neutralny, czarny-faza, zielony-uziemienie).
Montaż natynkowy
- Wywierć otwory montażowe w suficie.
- Włóż kołki rozporowe i przykręć wsporniki montażowe.
- Podłącz przewody zasilające.
- Zatrzaśnij oprawę w zamontowanych wspornikach.
Montaż ścienny
- Zdejmij śruby z wewnętrznej strony pokrywy.
- Wywierć otwory w ścianie i zamontuj kołki.
- Przeprowadź przewody zasilające przez otwór montażowy.
- Dopasuj oprawę do wspornika ściennego i zabezpiecz śrubami motylkowymi.
Łączenie ciągłe
Aby połączyć oprawy w linię, należy zdjąć zaślepki końcowe, użyć łącznika typu H, a następnie połączyć przewody zasilające za pomocą szybkozłączek. Po zakończeniu połączeń mechanicznych i elektrycznych należy ponownie założyć zaślepki końcowe.
Rozwiązywanie problemów
- Jeśli światło nie świeci: sprawdź poprawność podłączenia przewodów oraz czy włącznik jest w pozycji włączonej.
- Jeśli światło miga: sprawdź stabilność napięcia w sieci oraz kompatybilność ściemniacza.
Informacje o producencie
Simply Retrofits
Praktyczna pomoc
Typowe problemy
Światło nie świeci
Sprawdź, czy lampa jest poprawnie podłączona do zasilania oraz czy włącznik jest włączony.
Światło miga
Upewnij się, że napięcie w sieci jest stabilne oraz że używany ściemniacz jest kompatybilny z oprawą.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej przed rozpoczęciem prac.
- Upewnij się, że posiadasz odpowiednie narzędzia do wiercenia i montażu.
- Sprawdź kompatybilność ściemniacza, jeśli planujesz jego użycie.
- Zweryfikuj, czy powierzchnia montażowa utrzyma ciężar oprawy.
Parametry w praktyce
- 50000 godzin
- Szacowana żywotność źródła światła przy standardowych warunkach pracy.
Ilustracje i schematy

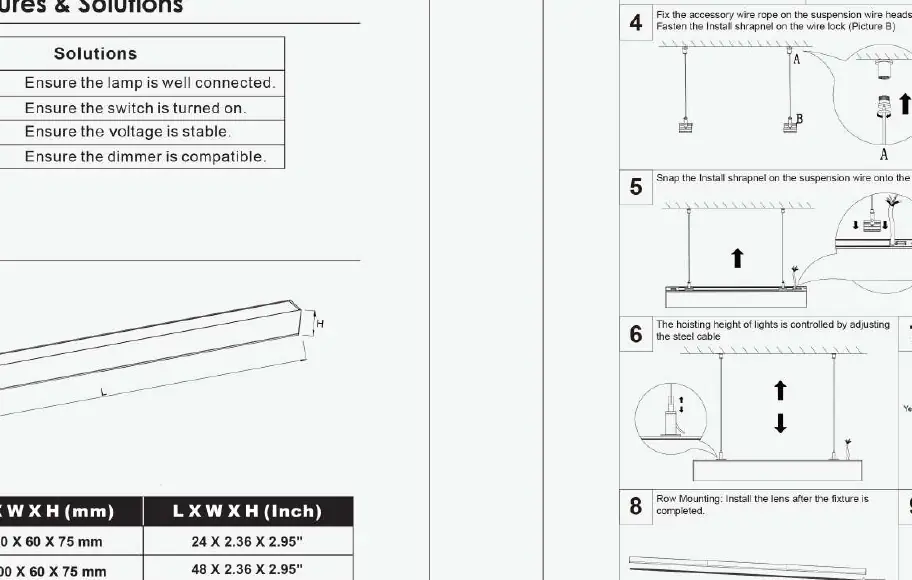

- Schemat montażu wiszącego pokazuje regulację wysokości za pomocą linek stalowych.
- Schemat łączenia ciągłego ilustruje użycie łącznika typu H oraz szybkozłączek do przewodów.
- Schemat montażu ściennego wskazuje na użycie śrub motylkowych do stabilizacji oprawy.
Zgodność modelu
- Wymagana kompatybilność ściemniacza z oprawą w przypadku jego stosowania.
- Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi.
