Instrukcja montażu akcesoriów do paneli sterowania SJE Rhombus

Opis produktu

Zestawy montażowe SJE Rhombus zostały zaprojektowane w celu zapewnienia stabilnego i bezpiecznego montażu paneli sterowania oraz słupków montażowych w instalacjach przemysłowych. Instrukcja obejmuje procedury instalacji zestawu montażowego słupka (Riser Mounting Kit) oraz zestawu montażowego dla paneli typu Simplex/Duplex.

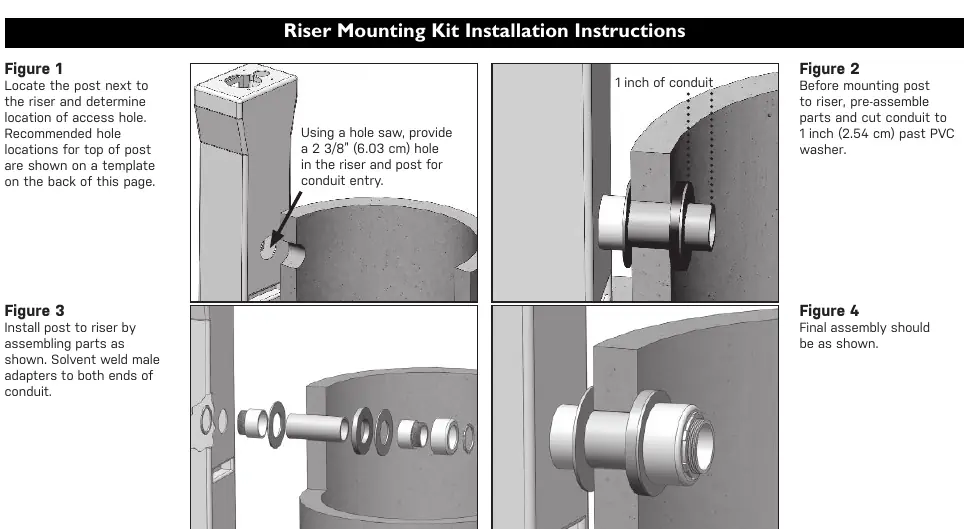

Instalacja zestawu montażowego słupka

Proces montażu słupka przy pionie (riser) wymaga precyzyjnego wyznaczenia miejsca dostępu. Kluczowe kroki obejmują:

• Wywiercenie otworu o średnicy 2 3/8 cala (6,03 cm) w pionie i słupku przy użyciu otwornicy.
• Wstępny montaż części przed zamocowaniem słupka do pionu.
• Przycięcie przewodu tak, aby wystawał 1 cal (2,54 cm) poza podkładkę PVC.
• Zastosowanie zgrzewania rozpuszczalnikowego dla męskich adapterów na obu końcach przewodu.

Montaż obudowy panelu

Podczas montażu obudowy panelu do słupka należy przestrzegać następujących zasad:

• Maksymalny rozmiar obudowy dla słupka montażowego wynosi 14 x 12 x 6 cali.
• Wszystkie nieużywane otwory w uszczelce przewodu muszą zostać zaślepione dostarczonymi zatyczkami PVC.
• Należy dokręcić nakrętkę na uszczelce przewodu, aby zapobiec przedostawaniu się gazów i wilgoci do wnętrza panelu.

Bezpieczeństwo i konserwacja

Ważna uwaga dotycząca zwrotów: Produkty zwracane do serwisu muszą zostać oczyszczone, zdezynfekowane lub poddane dekontaminacji przed wysyłką. Jest to niezbędne, aby zapewnić, że personel nie będzie narażony na zagrożenia zdrowotne podczas obsługi materiałów. Należy przestrzegać wszystkich obowiązujących przepisów prawa i regulacji dotyczących bezpieczeństwa pracy.

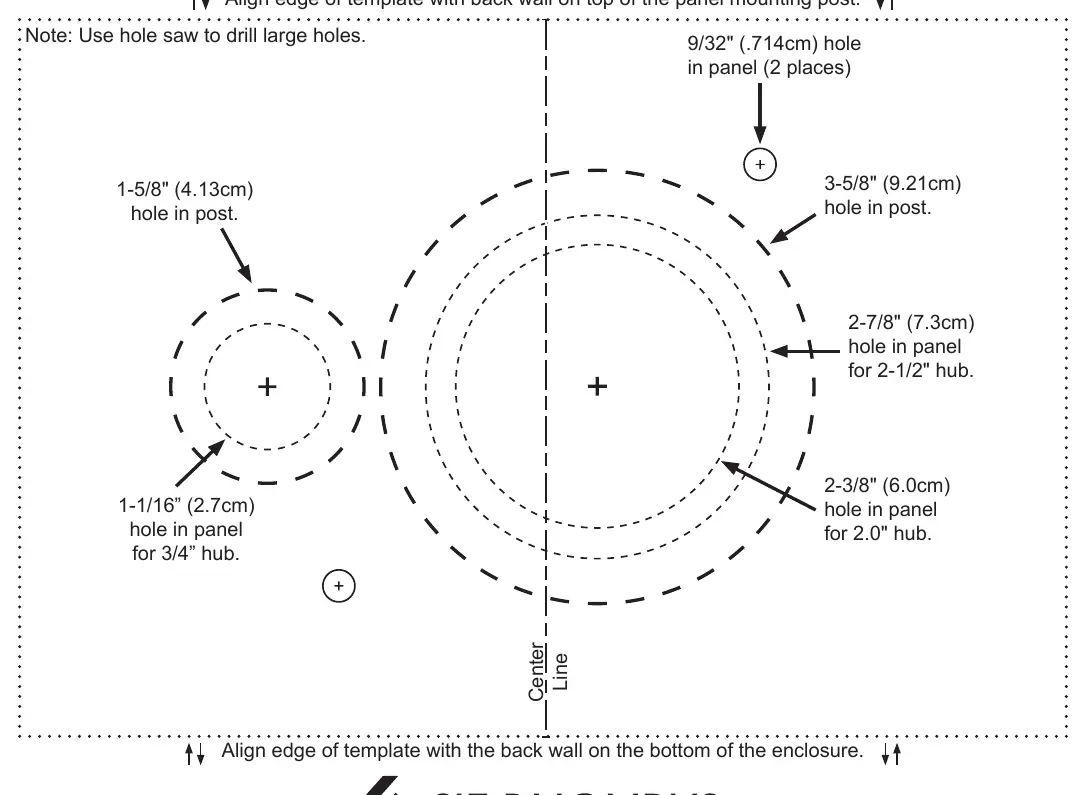

Szablon montażowy

Dla ułatwienia instalacji należy korzystać z dołączonego szablonu montażowego. Szablon wskazuje precyzyjne miejsca wiercenia otworów w słupku oraz w panelu dla różnych rozmiarów piast (3/4 cala, 2,0 cala, 2 1/2 cala). Podczas wiercenia dużych otworów należy używać otwornicy, zachowując wyznaczoną linię środkową.
