Instrukcja obsługi pompy do pobierania próbek powietrza SKC Sidekick

Najważniejsze informacje

Niniejsza instrukcja dotyczy pomp do pobierania próbek powietrza z serii SKC Sidekick, w tym modeli 224-50MH, 224-51MTX oraz 224-52MTX. Urządzenia te są przeznaczone do profesjonalnego monitoringu jakości powietrza. Modele MTX posiadają certyfikat ATEX, co pozwala na ich użycie w strefach zagrożonych wybuchem (strefy 0, 1 i 2).

Opis urządzenia

Pompa składa się z jednostki głównej, wymiennego akumulatora NiMH oraz panelu sterowania ukrytego pod przezroczystą pokrywą. W zależności od modelu, urządzenie może posiadać wskaźnik LED (224-50MH, 224-51MTX) lub wyświetlacz LCD (224-52MTX) pokazujący czas pracy i stan urządzenia.

Pierwsze uruchomienie i ładowanie

• Ładowanie: Przed pierwszym użyciem akumulator należy w pełni naładować (zalecane ładowanie przez noc). Używaj wyłącznie oryginalnych ładowarek SKC (nr kat. 223-203A lub 223-103A).
• Podłączanie: Wtyczkę ładowarki należy wpiąć do gniazda w akumulatorze. Po 16 godzinach ładowarka automatycznie przełączy się w tryb podtrzymania.
• Włączanie: Kontrolki znajdują się pod sztywną, przezroczystą pokrywą. Przełącznik ON/OFF służy do uruchamiania i zatrzymywania pompy.

Obsługa i ustawienia

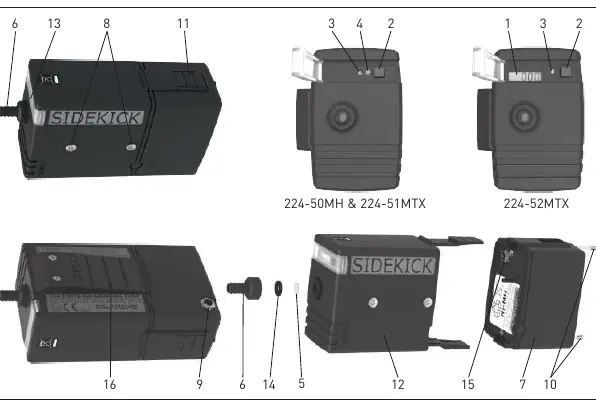

Regulacja przepływu odbywa się za pomocą śruby regulacyjnej (nr 3 na diagramie). Do zwiększenia przepływu należy obracać śrubę zgodnie z ruchem wskazówek zegara. Nie należy używać nadmiernej siły. Zakres regulacji wynosi 12 obrotów dla modeli 224-50MH/51MTX oraz 15 obrotów dla modelu 224-52MTX.

Próbkowanie niskoprzepływowe

Dla przepływów w zakresie 5–500 ml/min wymagany jest opcjonalny adapter niskoprzepływowy oraz kontroler stałego ciśnienia (CPC). Przed podłączeniem adaptera należy ustawić przepływ pompy na ok. 1,5 l/min przy użyciu kalibratora, a następnie podłączyć zestaw CPC zgodnie z instrukcją (etykieta na CPC musi być skierowana od pompy).

Konserwacja

• Filtr cząstek stałych: Znajduje się pod złączem węża. Należy go wymieniać co 2-3 miesiące lub gdy stanie się brudny (nr kat. P40370).
• Akumulator: Aby utrzymać optymalną pojemność, zaleca się cykliczne rozładowywanie i ładowanie akumulatora raz w miesiącu.
• Serwis: SKC zaleca serwisowanie pompy raz w roku w autoryzowanym centrum serwisowym.

Rozwiązywanie problemów

W przypadku wystąpienia błędu przepływu (tylko model 224-52MTX), pompa wyłączy się automatycznie po 15 sekundach. Należy sprawdzić drożność wężyków oraz stan filtra. Pompa podejmie cztery automatyczne próby restartu przed całkowitym wyłączeniem.
