Instrukcja obsługi rurek sorpcyjnych SKC 224-G5

Przewodnik po instrukcji obsługi rurek sorpcyjnych SKC 224-G5. Dowiedz się, jak prawidłowo przygotować rurki do pobierania próbek, jak je przechowywać, analizować oraz jakie są zalecane parametry przepływu powietrza.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Rurki sorpcyjne SKC 224-G5 służą do pobierania próbek powietrza. Wymagają przełamania końcówek (min. 2mm otwór), pionowego ustawienia podczas pobierania zgodnie z kierunkiem strzałki oraz przechowywania w 0°C, jeśli czas przechowywania przekracza kilka godzin. str. 1, 2

Najważniejsze czynności

Przygotowanie końcówek str. 1
Pobieranie próbek str. 1
Przechowywanie str. 1

Problemy i rozwiązania

Przebicie próbki (breakthrough)

Jeśli sekcja zapasowa zawiera >25% analitu sekcji głównej, wynik jest nieważny.

str. 2

Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
6 x 70mm	500 ml/min (max), 10-100 ml/min (typical)	Parametry przepływu dla rurki 6x70mm	str. 1
6 x 110mm	500 ml/min (max), 20-100 ml/min (typical)	Parametry przepływu dla rurki 6x110mm	str. 1
8 x 110mm	1000 ml/min (max), 20-200 ml/min (typical)	Parametry przepływu dla rurki 8x110mm	str. 1

Gdzie szukać w PDF

Instrukcje przepływu i przygotowania str. 1
Analiza i budowa rurki str. 2

Spis treści

Najważniejsze informacje z instrukcji

Rurki sorpcyjne SKC 224-G5 są przeznaczone do pobierania próbek powietrza w zastosowaniach związanych z higieną pracy i ochroną środowiska. Instrukcja zawiera wytyczne dotyczące przygotowania rurek, procedur pobierania próbek, ich przechowywania oraz analizy laboratoryjnej. Kluczowe jest przestrzeganie zasad dotyczących kierunku przepływu powietrza oraz unikanie zanieczyszczeń krzyżowych.

Przygotowanie rurek

Podczas łamania końcówek rurki należy zapewnić otwór o średnicy minimum 2 mm (lub połowę średnicy korpusu rurki).
Nigdy nie kalibruj ani nie przygotowuj rurek w miejscach, gdzie mogą występować chemikalia.
Upewnij się, że odzież (np. fartuch laboratoryjny) jest wolna od zanieczyszczeń z poprzednich operacji, co jest częstą przyczyną błędnych wyników.
Po przełamaniu końcówek i umieszczeniu rurki w uchwycie, należy zakryć końcówkę pobierającą czerwoną zatyczką aż do momentu rozpoczęcia pobierania. Zatyczkę należy nakładać lekko; zbyt mocne dociśnięcie może wymagać jej odcięcia.

Pobieranie próbek

Rurkę należy zawsze stosować w pozycji pionowej, aby zapobiec zjawisku kanałowania (channelling), które może prowadzić do niedoszacowania próbki.
Kierunek przepływu powietrza jest oznaczony strzałką na szklanej rurce – strzałka powinna być skierowana w stronę uchwytu rurki. Jeśli brak strzałki, mniejsza sekcja sorbentu powinna znajdować się najbliżej uchwytu.
Po zakończeniu pobierania należy niezwłocznie zamknąć obie końcówki rurki dostarczonymi czerwonymi zatyczkami, dociskając je do końca.
W przypadku wysokiej wilgotności należy zastosować rurkę osuszającą (trap tube) przed rurką sorpcyjną.

Przechowywanie

Nigdy nie przechowuj użytych rurek w miejscach, gdzie występują chemikalia, zwłaszcza te same, które były pobierane.
Jeśli czas przechowywania przekracza kilka godzin, rurki należy umieścić w lodówce w temperaturze 0°C. W takich warunkach rurki mogą być przechowywane do 1 tygodnia.
Zawsze przechowuj "ślepe próby" (blanks) w ten sam sposób i analizuj je w pierwszej kolejności, aby wykluczyć zanieczyszczenie podczas przechowywania.

Analiza laboratoryjna

Analizę należy przeprowadzić jak najszybciej po pobraniu próbki.
W przypadku analizy GCMS należy używać wyłącznie rurek z separatorami z wełny szklanej.
Rurki zazwyczaj posiadają dwie sekcje. Należy testować obie sekcje niezależnie. Jeśli sekcja zapasowa (mniejsza) zawiera więcej niż 25% ilości analitu obecnego w sekcji głównej, oznacza to wystąpienie przebicia (breakthrough). W takim przypadku wynik jest nieważny lub wymaga specjalnej interpretacji.
Upewnij się, że cały sorbent został usunięty z rurki, używając w razie potrzeby wykałaczki do węgla aktywnego.

Praktyczna pomoc

Typowe problemy

Zanieczyszczenie próbki przed pobraniem

Upewnij się, że odzież (fartuchy) jest czysta i nie była narażona na chemikalia. Nie przygotowuj rurek w strefach zanieczyszczonych.

Przebicie próbki (breakthrough)

Jeśli sekcja zapasowa zawiera >25% analitu sekcji głównej, wynik jest niewiarygodny. Należy sprawdzić warunki pobierania.

Wysoka wilgotność

Zastosuj rurkę osuszającą (trap tube) przed rurką sorpcyjną.

Przed użyciem

Sprawdź, czy otwór po przełamaniu końcówki ma min. 2 mm średnicy.
Sprawdź kierunek przepływu powietrza (strzałka na rurce powinna wskazywać uchwyt).
Upewnij się, że odzież jest wolna od zanieczyszczeń chemicznych.
Przygotuj czerwone zatyczki do natychmiastowego zamknięcia rurki po pobraniu.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Maximum Flow Rate: Maksymalny dopuszczalny przepływ powietrza dla danej rurki.
Typical Flow Rate: Zalecany zakres przepływu dla optymalnych wyników.

Ilustracje i schematy

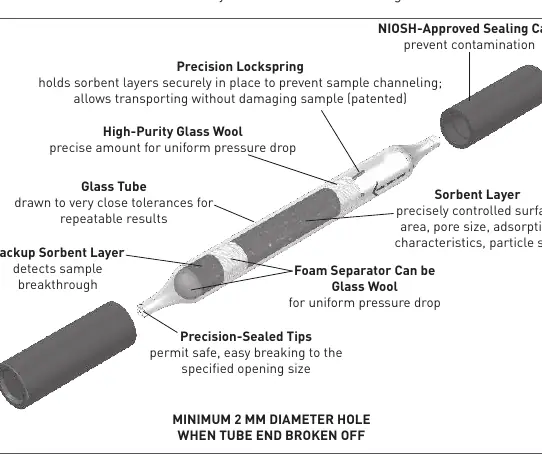

Rurka składa się z warstwy sorbentu, sprężyny blokującej (lockspring) zapobiegającej kanałowaniu oraz separatorów z wełny szklanej.
Końcówki rurki są precyzyjnie uszczelnione i wymagają przełamania przed użyciem.

Zgodność modelu

Rurki mogą być używane w serii.
Wymagane użycie rurek z separatorami z wełny szklanej przy analizie GCMS.
