Instrukcja obsługi pompy próbkującej SKC Pocket Pump TOUCH 220-1000TCNB
Kompletny przewodnik użytkownika dla pompy próbkującej SKC Pocket Pump TOUCH. Instrukcja zawiera szczegółowe informacje na temat ładowania, konfiguracji trybów pracy (stały przepływ i stałe ciśnienie), kalibracji, obsługi ekranu dotykowego...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- SKC Pocket Pump TOUCH to pompa próbkująca z ekranem dotykowym. Obsługa obejmuje ładowanie przez złącze magnetyczne, konfigurację przepływu lub ciśnienia w menu 'Sample' oraz weryfikację przepływu za pomocą kalibratora przed i po próbkowaniu. str. 1, 2, 13
Najważniejsze czynności
- Weryfikacja przepływu str. 13, 14, 17
- Ładowanie baterii str. 3
Pierwsze uruchomienie
- Ładowanie baterii str. 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Flow fault
Sprawdź zagięcia przewodów i przeciążenie mediów. Pompa podejmie do 5 prób automatycznego restartu.
str. 21Konserwacja i reset
- Wymiana baterii str. 23
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres przepływu | 20-500 ml/min | Zakres pracy w trybie Constant Flow | str. 25 |
| Czas pracy | 20+ hrs | Czas pracy przy 500 ml/min | str. 25 |
Gdzie szukać w PDF
- Przegląd urządzenia str. 1
- Ładowanie str. 3
- Obsługa i menu str. 6
- Weryfikacja przepływu str. 13, 14, 15, 16
- Dane techniczne str. 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
SKC Pocket Pump TOUCH to zaawansowana pompa próbkująca wyposażona w ekran dotykowy. Przed rozpoczęciem pracy należy naładować baterię do pełna (ok. 10 godzin) oraz zweryfikować przepływ za pomocą kalibratora przed i po każdej sesji próbkowania. Urządzenie wymaga wężyków o średnicy wewnętrznej 1/4 cala.
Opis urządzenia

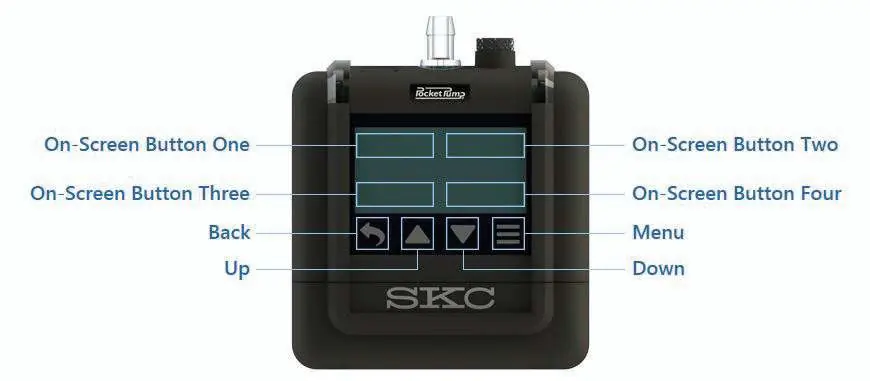

Pompa posiada ekran dotykowy, przycisk zasilania (Power On/Off) pełniący również funkcję blokady, port wlotowy, wylot (z możliwością podłączenia adaptera do worków) oraz magnetyczne złącze ładowania z tyłu obudowy. Status pracy sygnalizowany jest przez diody LED.
Ładowanie i zasilanie
Ładowanie odbywa się za pomocą magnetycznego złącza. Należy zbliżyć złącze kabla do kontaktu na obudowie pompy, aż diody zaświecą się na niebiesko. Pełne naładowanie zajmuje około 10 godzin (do 80% w 4,5 godziny). Uwaga: Używaj wyłącznie zatwierdzonej baterii SKC (P76303) i dostarczonego kabla.
Obsługa i tryby pracy
Pompa oferuje dwa główne tryby pracy:
- Constant Flow Mode (Stały przepływ): Standardowy tryb próbkowania. Wymaga weryfikacji przepływu przed i po użyciu.
- Constant Pressure Mode (Stałe ciśnienie): Tryb dla zaawansowanych użytkowników, wymagający użycia Constant Pressure Controller (CPC).
Nawigacja odbywa się poprzez menu ekranowe: Sample (ustawienia przepływu, weryfikacja, start), Device (ustawienia zegara, jednostek, ekranu) oraz Info (dane o urządzeniu).
Weryfikacja przepływu
Przed próbkowaniem należy zbudować układ weryfikacyjny (pompa -> uchwyt rurki -> rurka sorbentowa -> kalibrator). W menu Sample > Flow należy użyć ikony regulacji przepływu, aby dostosować wartość do wymagań metody badawczej.
Konserwacja i rozwiązywanie problemów
Użytkownik może samodzielnie wymieniać baterię, filtr wlotowy, ochraniacz ekranu oraz klips do paska. W przypadku zamrożenia ekranu należy wyłączyć pompę przyciskiem zasilania, wyjąć baterię i zainstalować ją ponownie. Błędy przepływu (Flow fault) wynikają zazwyczaj z zagiętych przewodów lub przeciążenia mediów – pompa podejmie do 5 prób automatycznego restartu.
Praktyczna pomoc
Typowe problemy
Wyświetlacz pompy jest zamrożony
Wyłącz pompę przyciskiem Power, wyjmij baterię, a następnie zainstaluj ją ponownie.
Błąd przepływu (Flow fault)
Sprawdź, czy przewody nie są zagięte, a media nie są przeciążone. Dotknij dowolnego przycisku na ekranie, aby wyczyścić błąd.
Diody ładowania nie świecą na niebiesko
Sprawdź połączenie magnetyczne z tyłu pompy oraz czy zasilacz jest podłączony do aktywnego gniazdka.
Przed użyciem
- Naładuj baterię do pełna (ok. 10 godzin).
- Sprawdź, czy używasz zatwierdzonej baterii SKC (P76303).
- Upewnij się, że używasz wężyków o średnicy wewnętrznej 1/4 cala.
- Weryfikuj przepływ przed i po każdej sesji próbkowania.
- Upewnij się, że wszystkie nieużywane porty w uchwytach rurek są zaślepione.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zakres przepływu
- 20 do 500 ml/min
- Czas ładowania
- Do 10 godzin (4.5h do 80%)
- Klasa szczelności
- IP 64 (obudowa)
Ilustracje i schematy
- Rysunek 1: Przegląd fizyczny urządzenia (przyciski, porty, bateria).
- Rysunek 3: Układ weryfikacji przepływu dla pojedynczej rurki.
- Rysunek 4: Układ weryfikacji przepływu dla wielu rurek (Constant Flow).
- Rysunek 5: Układ weryfikacji przepływu dla wielu rurek (Constant Pressure).
Zgodność modelu
- Wymaga wężyków 1/4-inch ID.
- Wymaga akcesoriów serii 222 dla niskiego przepływu.
- Wymaga Constant Pressure Controller (CPC) dla trybu stałego ciśnienia.
