Instrukcja obsługi odśnieżarki elektrycznej Snow Joe SJ622E/SJ623E
Kompletny przewodnik obsługi odśnieżarki elektrycznej Snow Joe SJ622E oraz SJ623E. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować urządzenie oraz wymieniać części eksploatacyjne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odśnieżarka elektryczna Snow Joe SJ622E/SJ623E wymaga podłączenia do zasilania zewnętrznego (przedłużacz). Uruchomienie odbywa się poprzez wciśnięcie przycisku bezpieczeństwa i pociągnięcie dźwigni włącznika. W przypadku zablokowania wirnika, urządzenie posiada funkcję automatycznego resetu (odłącz zasilanie, usuń przeszkodę, odczekaj 60 sekund). str. 4, 8, 12
Najważniejsze czynności
- Montaż ramy str. 5
- Wymiana gumowych łopatek str. 10
- Wymiana paska i koła pasowego str. 11
Pierwsze uruchomienie
- Podłącz przedłużacz, zabezpiecz go na haku, wciśnij przycisk bezpieczeństwa i pociągnij dźwignię włącznika. str. 7, 8
Problemy i rozwiązania
Zablokowanie wirnika
Odłącz zasilanie, usuń przeszkodę, odczekaj 60 sekund.
str. 12Konserwacja i reset
- W przypadku zablokowania wirnika, odłącz zasilanie, usuń przeszkodę, odczekaj 60 sekund i wznów pracę. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Szerokość odśnieżania | 18 cali (46 cm) | Szerokość robocza urządzenia | str. 4 |
| Waga | 32.4 lbs (14.7 kg) / 33.7 lbs (15.3 kg) | Waga urządzenia w zależności od modelu | str. 4 |
Gdzie szukać w PDF
- Dane techniczne i budowa str. 4
- Konserwacja str. 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy odśnieżarek elektrycznych Snow Joe modeli SJ622E oraz SJ623E. Urządzenia te są przeznaczone do użytku domowego na utwardzonych powierzchniach. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi urządzeń elektrycznych w warunkach zimowych. Model SJ623E różni się od SJ622E obecnością oświetlenia halogenowego.
Opis urządzenia
Odśnieżarka składa się z ramy (górna, środkowa, dolna), wyrzutnika śniegu z regulowaną klapą, wirnika z gumowymi łopatkami oraz silnika elektrycznego. Sterowanie odbywa się za pomocą dźwigni włącznika oraz przycisku bezpieczeństwa umieszczonego na uchwycie.
Montaż
Urządzenie dostarczane jest w stanie częściowo zmontowanym. Proces montażu obejmuje:
- Rozłożenie ramy i zabezpieczenie połączeń za pomocą śrub typu T-Bolt i pokręteł.
- Montaż wyrzutnika śniegu i klapy deflektora.
- Podłączenie korby sterującej wyrzutnikiem do mechanizmu obrotowego.
Obsługa
Przed uruchomieniem należy zabezpieczyć przedłużacz na haku, aby zapobiec jego przypadkowemu wypięciu. Uruchomienie urządzenia wymaga wciśnięcia przycisku bezpieczeństwa, a następnie pociągnięcia dźwigni włącznika. Podczas pracy należy unikać wyrzucania śniegu w stronę ludzi, zwierząt lub okien. Należy również dostosować kierunek wyrzutu za pomocą korby.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Po każdym użyciu należy oczyścić urządzenie z resztek śniegu i lodu.

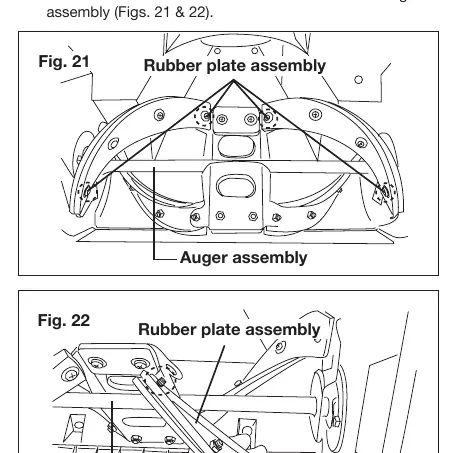

- Wymiana gumowych łopatek wirnika: należy zwrócić uwagę na ułożenie strony szorstkiej (do wewnątrz) i gładkiej (na zewnątrz).
- Wymiana paska napędowego: wymaga zdjęcia lewego panelu bocznego.
- Wymiana listwy zgarniającej: znajduje się u podstawy obudowy wirnika.
Rozwiązywanie problemów
W przypadku zablokowania wirnika przez ciało obce, urządzenie posiada funkcję automatycznego resetu. Należy odłączyć zasilanie, usunąć przeszkodę, odczekać 60 sekund i ponownie uruchomić maszynę.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź podłączenie zasilania, upewnij się, że przycisk bezpieczeństwa jest wciśnięty przed pociągnięciem dźwigni włącznika.
Zablokowany wirnik
Odłącz zasilanie, usuń przeszkodę, odczekaj 60 sekund (reset automatyczny).
Niestabilna praca / hałas
Wyłącz urządzenie, odłącz zasilanie, sprawdź czy nie ma uszkodzeń lub ciał obcych.
Przed użyciem
- Sprawdź, czy wszystkie śruby są dokręcone.
- Upewnij się, że obszar pracy jest wolny od kamieni, drutów i innych przedmiotów.
- Sprawdź stan przedłużacza (musi być do użytku zewnętrznego).
- Wykonaj testowy rozruch urządzenia.
Parametry w praktyce
- Szerokość odśnieżania
- 46 cm (18 cali)
Ilustracje i schematy

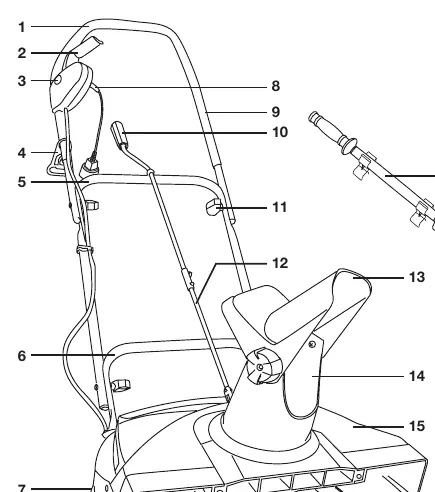

- Rysunek 1-1: Schemat budowy odśnieżarki z oznaczeniem elementów.
- Rysunek 12: Sposób zabezpieczenia przedłużacza przed wypięciem.

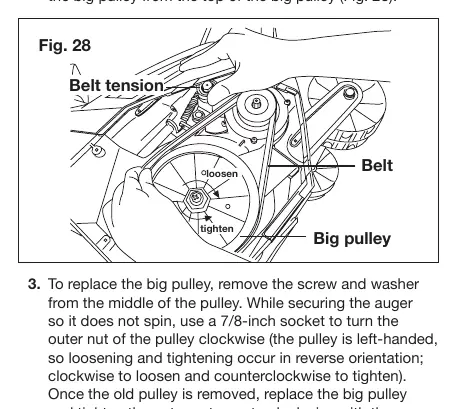

- Rysunek 28: Wymiana paska napędowego.
Zgodność modelu
- Model SJ623E posiada dodatkowe oświetlenie halogenowe 20W.
- Używaj tylko oryginalnych części zamiennych Snow Joe.
