Lista części zamiennych odśnieżarki Husqvarna ST 121E
Znajdź części zamienne do odśnieżarki Husqvarna ST 121E. Kompletna lista ilustrowana z numerami katalogowymi podzespołów silnika, układu napędowego, wyrzutu śniegu i ramy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest ilustrowaną listą części zamiennych dla odśnieżarki Husqvarna ST 121E (numer produktu 961 83 00-01). Instrukcja służy wyłącznie do identyfikacji podzespołów i zamawiania części serwisowych. Wszystkie wymiary komponentów podane są w calach amerykańskich (1 cal = 25,4 mm).
Ważne: Używaj wyłącznie oryginalnych części zamiennych (O.E.M.). Stosowanie zamienników może być niebezpieczne, spowodować uszkodzenie urządzenia i unieważnić gwarancję.
Zespoły części zamiennych
Dokument zawiera szczegółowe schematy rozłożeniowe (exploded views) wraz z tabelami części dla następujących podzespołów:

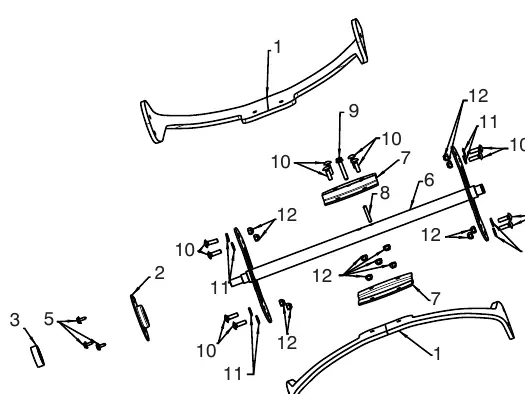

Zespół ślimaka (Auger Assembly)
Zawiera elementy układu zbierającego śnieg, w tym ostrza, łożyska, sworznie i śruby mocujące.
Zespół wyrzutu śniegu (Chute Assembly)
Obejmuje elementy komina wyrzutowego, deflektor, pokrętła regulacyjne oraz elementy złączne.

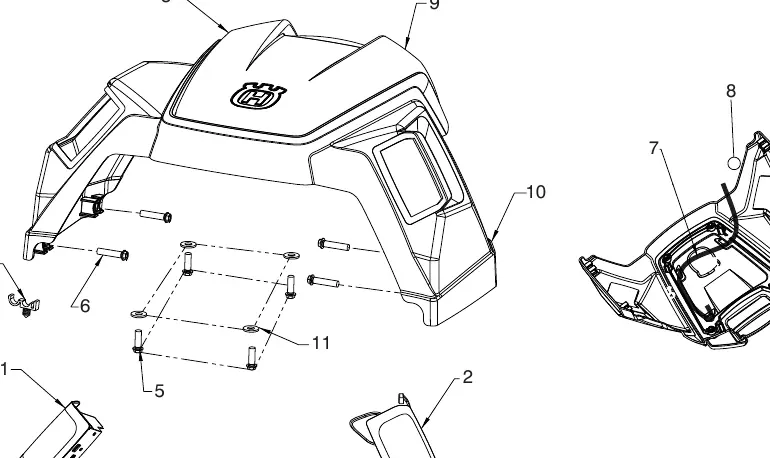

Zespół uchwytu (Handle Assembly)
Zawiera części panelu sterowania, oświetlenie LED, wiązki przewodów oraz elementy mocujące uchwyt.
Zespół napędowy (Drive Assembly)
Obejmuje koła pasowe, pasek napędowy, napinacz oraz elementy sprzęgła.

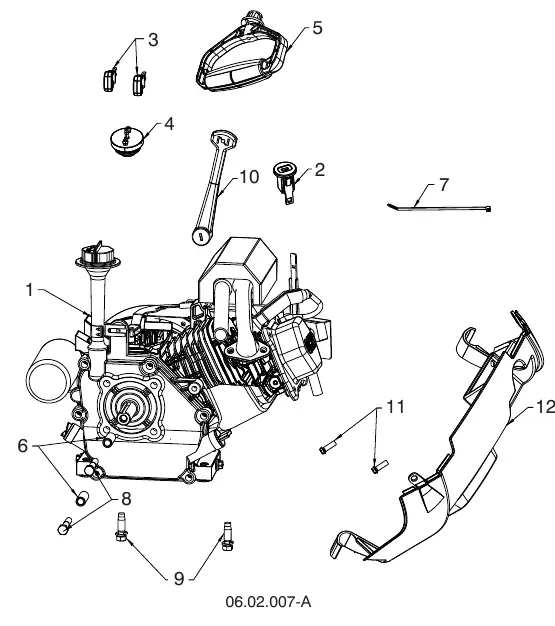

Zespół silnika (Engine Assembly)
Szczegółowy wykaz części silnika LCT 208CC, w tym gaźnik, rozrusznik, cewka zapłonowa, tłumik i elementy układu paliwowego.

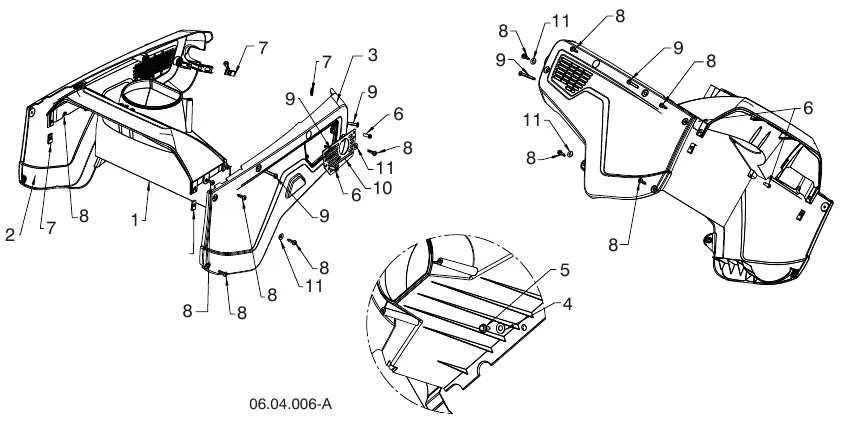

Zespół obudowy (Shroud Assembly)
Zawiera elementy pokryw, osłon, płyt wydechowych oraz elementy mocujące obudowę.
Wskazówki dotyczące zamawiania części
- Zidentyfikuj uszkodzony zespół na podstawie schematów.
- Znajdź numer (Key No.) na rysunku, który odpowiada numerowi w tabeli pod schematem.
- Użyj numeru części (Part No.) z tabeli podczas składania zamówienia u autoryzowanego dealera.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Utrata gwarancji lub uszkodzenie sprzętu
Zawsze używaj oryginalnych części zamiennych (O.E.M.).
Trudności z identyfikacją śrub
Wszystkie wymiary podane są w calach amerykańskich (1 cal = 25,4 mm).
Przed użyciem
- Sprawdź numer modelu (ST 121E) na tabliczce znamionowej.
- Sprawdź numer produktu (961 83 00-01) na tabliczce znamionowej.
- Zidentyfikuj uszkodzony zespół na podstawie schematów.
- Spisz numer części (Part No.) z tabeli odpowiadającej danemu schematowi.
Parametry w praktyce
- 1/4-20 X 3/8 HEX SCREW
- Śruba sześciokątna o gwincie 1/4-20 i długości 3/8 cala.
Ilustracje i schematy
- Schematy przedstawiają rozłożone widoki (exploded views) poszczególnych podzespołów.
- Numery (Key No.) na rysunku odpowiadają numerom w tabeli pod schematem.
Zgodność modelu
- Części są specyficzne dla modelu ST 121E (96183000101).
- Niektóre części silnika mogą różnić się w zależności od wersji (np. Electric Start vs Manual Start).
