Niniejsza instrukcja dotyczy dmuchaw Husqvarna 125B oraz 125BVX. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej eksploatacji, montażu akcesoriów, przygotowania mieszanki paliwowej oraz harmonogramu prac konserwacyjnych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi środków ochrony osobistej (ochrona słuchu, oczu, rękawice).
Opis urządzenia
Urządzenie jest dmuchawą spalinową (model 125BVX posiada dodatkowo funkcję odkurzacza). Główne elementy to: manetka gazu, wyłącznik STOP, regulacja prędkości, ssanie, pompka paliwowa, rura wydmuchowa oraz (w modelu 125BVX) worek na odpady i rury ssące.
Montaż
Montaż rury dmuchawy: Poluzuj śrubę zaciskową, dopasuj rurę do wylotu powietrza, wsuń ją do oporu i dokręć śrubę. Na koniec zamontuj dyszę, przekręcając ją w prawo do kliknięcia.
Montaż zestawu ssącego (tylko 125BVX):
- Otwórz worek na odpady i zamontuj rurę worka od wewnątrz.
- Zdejmij rurę dmuchawy.
- Dopasuj rurę worka do wylotu dmuchawy i przykręć ją śrubą.
- Połącz rury ssące ze sobą za pomocą śruby samogwintującej.
- Otwórz pokrywę wlotu powietrza (używając śrubokręta do zwolnienia zatrzasku), włóż rurę ssącą i przekręć ją w prawo, aż zablokuje się w odpowiedniej pozycji.
Obsługa
Paliwo: Urządzenie wymaga mieszanki benzyny z olejem do silników dwusuwowych w proporcji 50:1 (2%). Używaj wyłącznie benzyny bezołowiowej o liczbie oktanowej min. 90 RON (87 AKI) i zawartości etanolu poniżej 10% (E10).
Uruchamianie silnika zimnego:
- Napełnij zbiornik paliwem.
- Naciśnij pompkę paliwową 10 razy.
- Ustaw ssanie w pozycji FULL CHOKE (zamknięte).
- Ustaw regulację prędkości w pozycji minimalnej.
- Pociągnij za linkę rozrusznika (maks. 3 razy), aż silnik spróbuje zapalić.
- Ustaw ssanie w pozycji 1/2 i ciągnij linkę, aż silnik zapali.
- Po ok. 10 sekundach pracy ustaw ssanie w pozycji OFF CHOKE (otwarte).
Konserwacja
Regularna konserwacja jest niezbędna dla trwałości urządzenia. Codziennie sprawdzaj stan filtra powietrza, dokręcenie śrub oraz szczelność worka na odpady. Co tydzień czyść wlot powietrza rozrusznika, sprawdzaj świecę zapłonową (odstęp elektrod 0,6 mm) oraz czyść łopatki wirnika. Co miesiąc wymieniaj filtr paliwa i sprawdzaj przewody paliwowe.
Dane techniczne
Pojemność skokowa silnika wynosi 28 cm³, a pojemność zbiornika paliwa 500 cm³. Prędkość obrotowa biegu jałowego to 2800-3200 obr./min.
Informacje o producencie
Husqvarna
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź poziom paliwa, stan świecy zapłonowej oraz czy ssanie jest ustawione w poprawnej pozycji.
Niska moc silnika
Wyczyść lub wymień filtr powietrza, sprawdź czy układ wydechowy nie jest zatkany.
Silnik nie pracuje płynnie na biegu jałowym
Wyreguluj obroty biegu jałowego śrubą T zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że filtr powietrza jest czysty.
- Sprawdź stan worka na odpady (czy nie jest uszkodzony).
- Przygotuj świeżą mieszankę paliwową 50:1.
- Sprawdź, czy wyłącznik STOP działa poprawnie.
Parametry w praktyce
- Mieszanka paliwowa
- Proporcja 50:1 (2% oleju do benzyny).
- Odstęp elektrod świecy
- 0,6 mm (0,024 cala).
- Obroty biegu jałowego
- 2800 - 3200 obr./min.
Ilustracje i schematy

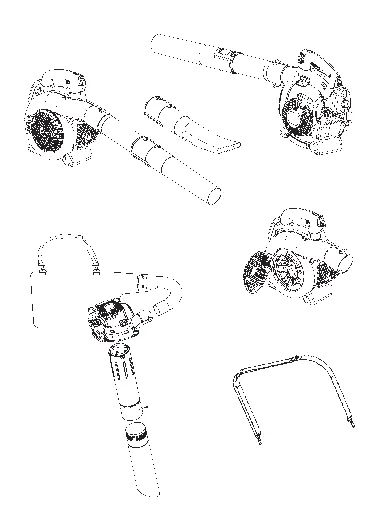

- Rysunki montażowe pokazują kolejność łączenia rur ssących i dmuchawy.
- Schemat blokady rury ssącej wskazuje na konieczność przekręcenia rury do momentu kliknięcia.
Zgodność modelu
- Model 125BVX posiada funkcję odkurzacza, model 125B jest tylko dmuchawą.
- Niektóre akcesoria (np. zestaw do czyszczenia rynien) są opcjonalne.
