Instrukcja obsługi bezprzewodowego dzwonka z czujnikiem ruchu Solight 1D23WIFI

Poznaj funkcje i konfigurację bezprzewodowego dzwonka z czujnikiem ruchu Solight 1D23WIFI. Instrukcja zawiera kroki parowania, montażu, obsługi aplikacji Tuya oraz rozwiązywania problemów.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby sparować czujnik z dzwonkiem, podłącz odbiornik do prądu, przytrzymaj przycisk parowania przez 5 sekund, a następnie w ciągu 25 sekund rozdziel części czujnika magnetycznego. str. 1

Najważniejsze czynności

Parowanie czujnika str. 1
Konfiguracja aplikacji Tuya str. 3
Wymiana baterii str. 2

Pierwsze uruchomienie

Podłącz odbiornik do gniazdka 230V, następnie sparuj czujnik zgodnie z procedurą parowania. str. 1

Problemy i rozwiązania

Dzwonek nie dzwoni

Sprawdź odległość między nadajnikiem a odbiornikiem oraz źródła zakłóceń (metalowe obiekty, ściany żelbetowe).

str. 2

Konserwacja i reset

Aby usunąć sparowane czujniki, przytrzymaj przycisk parowania, podłącz dzwonek do prądu, trzymaj przycisk przez 5 sekund, aż dioda przestanie migać. str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasięg	180 m	W otwartej przestrzeni	str. 1
Częstotliwość	433.92 MHz	Częstotliwość transmisji	str. 1
Zasilanie czujnika	1 x 3V (CR2032)	Typ baterii	str. 1

Gdzie szukać w PDF

Opis i specyfikacja str. 1
Montaż i obsługa str. 2
Aplikacja mobilna str. 3, 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

Najważniejsze informacje

Solight 1D23WIFI to bezprzewodowy dzwonek z czujnikiem ruchu, który łączy się z siecią WiFi, umożliwiając zdalne zarządzanie przez aplikację Tuya. Urządzenie działa na częstotliwości 433.92 MHz i oferuje zasięg do 180 m w otwartej przestrzeni. Odbiornik (dzwonek) wymaga stałego zasilania 230V, natomiast czujnik magnetyczny zasilany jest baterią CR2032.

Opis urządzenia

Odbiornik posiada wskaźnik LED, głośnik, przyciski do zmiany melodii oraz przycisk parowania/głośności. Nadajnik (czujnik) wyposażony jest w powierzchnie magnetyczne z oznaczeniami oraz wskaźnik LED.

Parowanie czujnika z dzwonkiem

Podłącz odbiornik do gniazdka 230V.
Naciśnij i przytrzymaj przycisk parowania na dzwonku przez około 5 sekund.
Zwolnij przycisk, gdy zaświeci się wskaźnik LED.
W ciągu 25 sekund rozdziel części czujnika magnetycznego. Dźwięk melodii potwierdzi poprawne sparowanie.

Można sparować do 6 czujników z jednym dzwonkiem oraz do 15 dzwonków z jednym czujnikiem.

Montaż czujnika

Przed montażem przetestuj zasięg i niezawodność połączenia w wybranym miejscu. Czujnik jest odporny na warunki atmosferyczne. Zamontuj obie części czujnika naprzeciwko siebie, używając taśmy dwustronnej lub śrub. Upewnij się, że oznaczone strzałki wskazują środek magnesów i zachowaj minimalny odstęp, aby części nie ocierały się o siebie.

Konfiguracja aplikacji Tuya

Pobierz i zainstaluj aplikację Tuya, a następnie zarejestruj konto.
Włącz tryb parowania na urządzeniu, przytrzymując przycisk przez 5 sekund (urządzenie zacznie migać).
W aplikacji kliknij "+" w prawym górnym rogu i wybierz "Dodaj urządzenie".
Aplikacja powinna wykryć "Solight Smart WiFi gong". Postępuj zgodnie z instrukcjami na ekranie, aby połączyć się z siecią WiFi.

Wymiana baterii

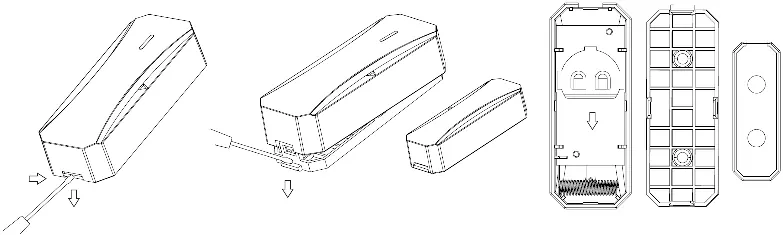

Aby wymienić baterię w czujniku, włóż płaski śrubokręt w szczelinę obudowy i ostrożnie ją podważ. Zdejmij pokrywę, wymień baterię CR2032 (pamiętając o poprawnej polaryzacji) i zatrzaśnij obudowę.

Rozwiązywanie problemów

Jeśli dzwonek nie dzwoni, sprawdź:

Czy odległość między nadajnikiem a odbiornikiem nie jest zbyt duża.
Czy nie występują silne źródła zakłóceń (sieci bezprzewodowe, duże metalowe obiekty, ściany żelbetowe).

Praktyczna pomoc

Typowe problemy

Dzwonek nie dzwoni

Sprawdź odległość między nadajnikiem a odbiornikiem oraz obecność przeszkód metalowych lub źródeł zakłóceń radiowych.

Urządzenie nie wchodzi w tryb parowania

Przytrzymaj przycisk parowania przez 5 sekund. Jeśli to nie działa, zresetuj urządzenie, przytrzymując przycisk przez kolejne 5 sekund.

Przed użyciem

Sprawdź polaryzację baterii CR2032 w czujniku.
Przetestuj zasięg połączenia w wybranym miejscu przed montażem na stałe.
Upewnij się, że odbiornik jest podłączony do sprawnego gniazdka 230V.
Zainstaluj aplikację Tuya na telefonie przed rozpoczęciem konfiguracji WiFi.

Parametry w praktyce

Częstotliwość 433.92 MHz: Częstotliwość radiowa używana do komunikacji między czujnikiem a dzwonkiem.
Zasięg 180 m: Maksymalny zasięg w otwartej przestrzeni bez przeszkód.

Ilustracje i schematy

Odbiornik: 1. Wskaźnik LED, 2. Głośnik, 3. Zmiana melodii, 4. Głośność/Parowanie.
Nadajnik: 1. Powierzchnie magnetyczne, 2. Wskaźnik LED, 3. Otwory montażowe.

Zgodność modelu

Wymaga sieci WiFi do obsługi funkcji inteligentnych w aplikacji Tuya.
Odbiornik przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
