Instrukcja obsługi odbiornika radiowego Somfy IZYMO ON-OFF RECEIVER io
Kompletny przewodnik po instalacji, konfiguracji i parowaniu odbiornika radiowego Somfy IZYMO ON-OFF RECEIVER io. Dowiedz się, jak poprawnie podłączyć moduł, skonfigurować parametry pracy oraz sparować urządzenie z systemem io-homecontrol.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Odbiornik IZYMO ON-OFF RECEIVER io służy do zdalnego sterowania oświetleniem lub urządzeniami elektrycznymi (on/off) za pomocą nadajników io-homecontrol lub tradycyjnych przełączników. str. 1
Najważniejsze czynności
- Wejście w tryb konfiguracji str. 1
- Resetowanie konfiguracji str. 1
Pierwsze uruchomienie
- Weryfikacja okablowania str. 1
Problemy i rozwiązania
Działa co drugi raz
Zmień konfigurację typu punktu sterowania (taster/przełącznik)
str. 1Konserwacja i reset
- Resetowanie urządzenia str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 220-240V AC | Napięcie sieciowe | str. 1 |
| Częstotliwość | 868 MHz | Pasmo radiowe | str. 1 |
Gdzie szukać w PDF
- Strona 1 str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odbiornik IZYMO ON-OFF RECEIVER io to moduł radiowy służący do zdalnego sterowania oświetleniem lub urządzeniami elektrycznymi (włącz/wyłącz). Urządzenie współpracuje z nadajnikami io-homecontrol oraz tradycyjnymi przyciskami lub przełącznikami. Instalacja wymaga przewodu neutralnego i puszki o głębokości min. 50 mm.
Opis urządzenia

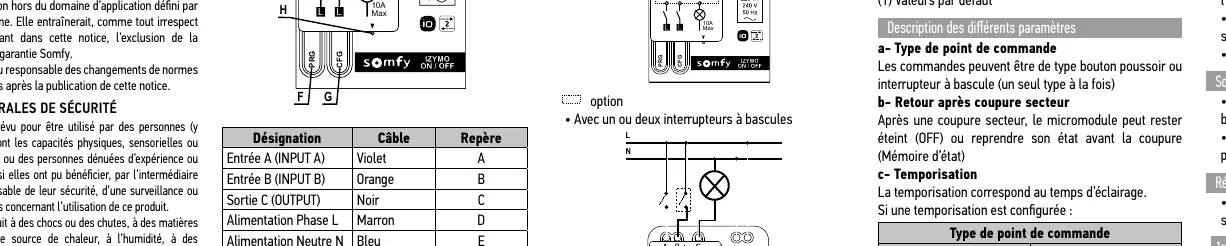

Moduł posiada następujące złącza:
- Wejście A (INPUT A): Przewód fioletowy
- Wejście B (INPUT B): Przewód pomarańczowy
- Wyjście C (OUTPUT C): Przewód czarny
- Zasilanie (L): Przewód brązowy
- Zasilanie (N): Przewód niebieski
- Przyciski: PRG (programowanie) oraz CFG (konfiguracja)
Instalacja
Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w rozdzielnicy elektrycznej. Instalacja musi być zgodna z lokalnymi normami elektrycznymi.
- Z przyciskami: Podłącz przyciski do wejścia A.
- Z przełącznikami: Podłącz przełączniki do wejść A i B.
- Bez osprzętu: Sterowanie odbywa się wyłącznie za pomocą nadajników radiowych.
Po podłączeniu należy sprawdzić poprawność działania, naciskając krótko przycisk PRG na module.
Konfiguracja
Aby wejść w tryb konfiguracji, naciśnij przycisk CFG przez 2 sekundy, aż zaświeci się czerwona dioda LED. Tryb jest aktywny przez 5 minut. Krótkie naciśnięcia przycisku CFG pozwalają na zmianę parametrów (np. typu przełącznika, zachowania po zaniku zasilania, czasu wyłączenia). Po zakończeniu konfiguracji naciśnij ponownie przycisk CFG przez 2 sekundy.
Parowanie
Aby sparować urządzenie, należy wprowadzić je w tryb parowania (5 metod, m.in. przyciskiem PRG na module lub z poziomu nadajnika). Zielona dioda LED świeci się przez 10 minut w trybie parowania. Procedura parowania zależy od używanego nadajnika (np. TaHoma, Connexoon).
Rozwiązywanie problemów
- Urządzenie działa co drugi raz: Prawdopodobnie podłączono przełącznik, a moduł jest skonfigurowany jako przycisk. Zmień konfigurację typu punktu sterowania.
- Urządzenie nie działa: Sprawdź poprawność okablowania. Upewnij się, że urządzenia nie są podłączone do przewodu neutralnego zamiast fazy.
Informacje o producencie
Somfy
Praktyczna pomoc
Typowe problemy
Urządzenie działa tylko co drugi raz
Zmień konfigurację typu punktu sterowania (taster vs przełącznik) w menu konfiguracji.
Odbiornik nie reaguje lub pozostaje włączony/wyłączony
Sprawdź poprawność okablowania. Upewnij się, że zasilanie jest podłączone do fazy, a nie do neutralnego.
Słaba bateria w nadajniku
Wymień baterię w sparowanym nadajniku IZYMO TRANSMITTER io.
Przed użyciem
- Wyłącz zasilanie w rozdzielnicy przed montażem
- Upewnij się, że w puszce dostępny jest przewód neutralny
- Sprawdź głębokość puszki (min. 50 mm)
- Sprawdź kompatybilność obciążenia (max 10A)
- Zidentyfikuj typ używanego przełącznika (taster lub przełącznik)
Parametry w praktyce
- Obciążenie (LED/Fluo)
- Max 150W
- Obciążenie (Halogen/Rezystancyjne)
- Max 2000W
- Stopień ochrony
- IP20 (do użytku wewnątrz)
Ilustracje i schematy

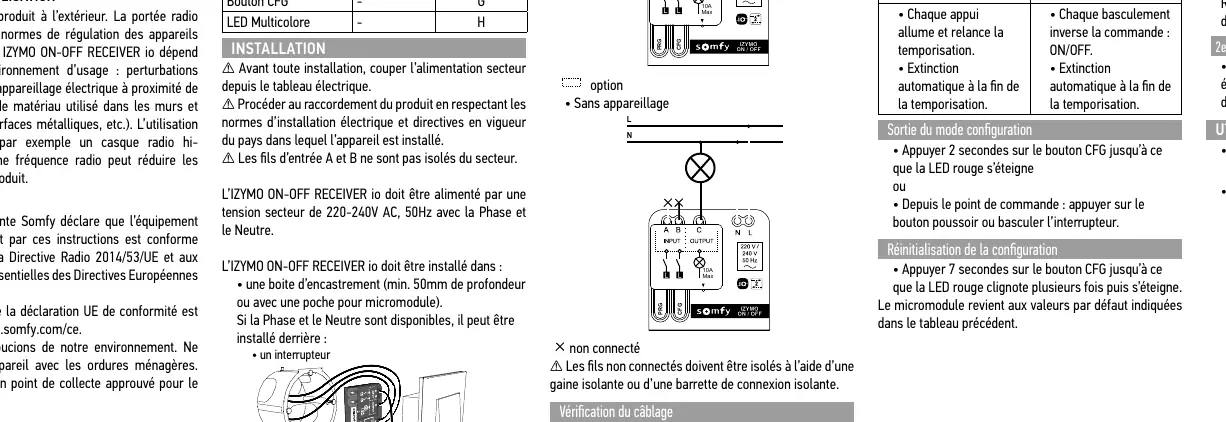

- Schemat A: Podłączenie z przyciskami (wejście A)
