Instrukcja obsługi kabla zasilającego SP Connect 12V DC
Dowiedz się, jak prawidłowo zainstalować i podłączyć kabel zasilający SP Connect 12V DC do motocykla lub roweru elektrycznego. Sprawdź schematy połączeń, parametry techniczne oraz zalecenia dotyczące bezpiecznego użytkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kabel zasilający SP Connect 12V DC służy do podłączenia ładowarek SPC+ do instalacji elektrycznej pojazdu (motocykla lub roweru elektrycznego). Kluczowym wymogiem bezpieczeństwa jest podłączenie kabla do zasilania po stacyjce (ignition positive), aby uniknąć rozładowania akumulatora podczas postoju. W przypadku braku doświadczenia w pracach przy instalacji elektrycznej pojazdu, zaleca się montaż w autoryzowanym warsztacie, aby uniknąć utraty gwarancji.
Instalacja i podłączenie
Proces instalacji składa się z trzech głównych etapów:
- Podłączenie elektryczne: Podłącz przewody kabla do instalacji pojazdu. Wersja v1 (motocykl) wymaga podłączenia do zasilania po stacyjce. Wersja v2 (e-bike) wymaga podłączenia do silnika lub kontrolera (akumulatora).
- Połączenie z ładowarką: Podłącz wtyczkę kabla do ładowarki SPC+.
- Zabezpieczenie: Upewnij się, że złącze jest prawidłowo zablokowane, aby zapewnić stabilne połączenie i ochronę przed wilgocią.
Bezpieczeństwo i konserwacja
- Ochrona akumulatora: Zawsze odłączaj ładowarkę, jeśli pojazd nie będzie używany przez dłuższy czas.
- Warunki pracy: Urządzenie posiada klasę szczelności IP65 (ochrona przed pyłem i strugami wody). Minimalna temperatura pracy wynosi 0°C.
- Odpowiedzialność: Użytkowanie odbywa się na własne ryzyko. Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego montażu lub użytkowania.
Praktyczna pomoc
Typowe problemy
Rozładowywanie akumulatora pojazdu
Upewnij się, że kabel jest podłączony do zasilania po stacyjce (ignition positive), a nie do stałego zasilania (steady positive).
Ryzyko utraty gwarancji pojazdu
W celu wykonania instalacji odwiedź autoryzowany warsztat.
Przed użyciem
- Sprawdź, czy napięcie w instalacji pojazdu mieści się w zakresie 12-15V DC.
- Zidentyfikuj przewód zasilania po stacyjce w swoim pojeździe.
- Upewnij się, że posiadasz kompatybilną ładowarkę SPC+.
- Przygotuj narzędzia niezbędne do bezpiecznego połączenia przewodów.
Parametry w praktyce
- Input: 12-15V DC
- Napięcie wejściowe z instalacji elektrycznej pojazdu.
- Output: 12V / 2A
- Parametry wyjściowe złącza USB-C dla ładowarki.

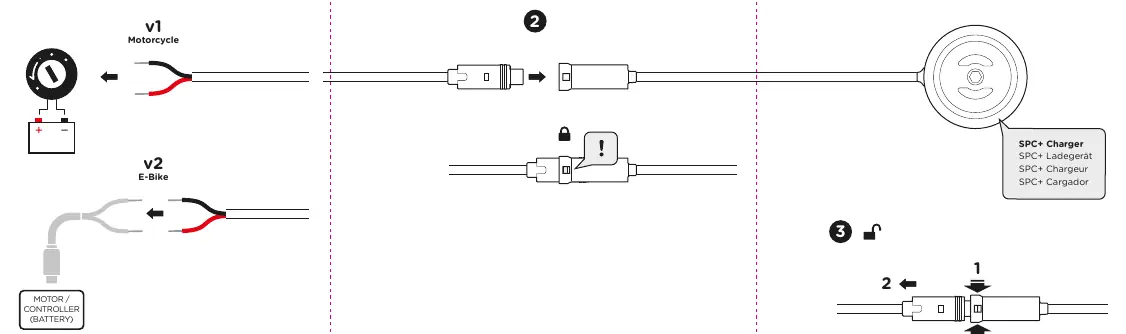

Ilustracje i schematy
- Schemat v1 pokazuje podłączenie do instalacji motocyklowej (zasilanie po stacyjce).
- Schemat v2 pokazuje podłączenie do instalacji roweru elektrycznego (silnik/kontroler).
- Kroki 1-3 ilustrują fizyczne połączenie kabla z ładowarką i zabezpieczenie złącza.
