Instrukcja obsługi kamery sieciowej Speco Technologies 04D9
Szybki przewodnik instalacji i konfiguracji kamery sieciowej Speco Technologies 04D9. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, skonfigurować sieć oraz uzyskać dostęp do interfejsu webowego.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję instalacji i obsługi kamery sieciowej Speco Technologies 04D9. Urządzenie wymaga montażu przez wykwalifikowany personel. Przed przystąpieniem do pracy należy upewnić się, że powierzchnia montażowa jest w stanie utrzymać trzykrotność wagi kamery. Kamera domyślnie korzysta z protokołu DHCP.
Elementy zestawu
- Kamera 04D9
- Szablon montażowy
- Puszka przyłączeniowa
- Zestaw śrub i kołków rozporowych
- Gumowe uszczelki i zatyczki
- Śrubokręt
- Płyta CD z oprogramowaniem
Instalacja

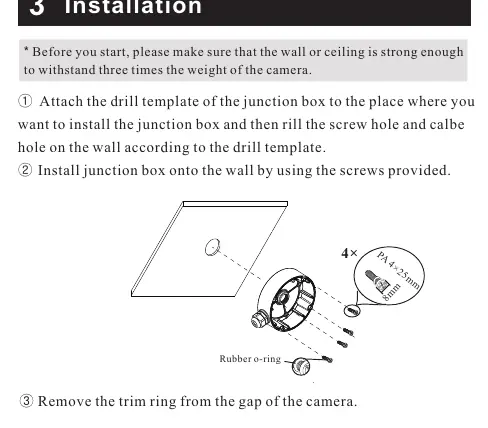

- Przytwierdź szablon montażowy do ściany lub sufitu i wywierć otwory na śruby oraz przewody.
- Zamontuj puszkę przyłączeniową za pomocą dostarczonych śrub.
- Zdejmij pierścień maskujący z kamery i odkręć śruby, aby otworzyć dolną kopułkę.
- Podłącz przewody, zamontuj gumową zatyczkę w podstawie i przykręć kamerę do puszki przyłączeniowej.
- Wyreguluj kąt widzenia kamery w trzech osiach (panoramowanie 0-355°, pochylenie 0-70°, obrót 0-180°).
- Zamontuj ponownie kopułkę i pierścień maskujący, a następnie usuń folię ochronną.
Podłączenie sieciowe
W przypadku instalacji zewnętrznych zaleca się użycie wodoodpornego złącza. Jeśli używany jest przełącznik lub iniektor PoE, zasilanie 12V DC nie jest wymagane. Aby podłączyć przewód sieciowy, należy przełożyć kabel przez elementy złącza, zacisnąć wtyk RJ45, a następnie szczelnie skręcić złącze.
Konfiguracja i logowanie
Aby uzyskać dostęp do kamery, należy użyć narzędzia IP Scanner dostępnego na płycie CD lub na stronie www.specotech.com/ip-scanner/. Po znalezieniu urządzenia w sieci, należy dwukrotnie kliknąć jego adres IP, aby otworzyć przeglądarkę internetową. Domyślne dane logowania to: użytkownik admin, hasło 1234.
Konserwacja
Przed czyszczeniem należy wyłączyć urządzenie i odłączyć zasilanie. Do czyszczenia obudowy używać miękkiej, suchej szmatki. W przypadku zabrudzeń na kopułce optycznej, użyć pędzla bezolejowego lub szmatki nasączonej alkoholem, wycierając od środka na zewnątrz.
Oficjalne zasoby z instrukcji
Informacje o producencie
Speco Technologies
Praktyczna pomoc
Typowe problemy
Zabrudzona kopułka kamery
Użyj pędzla bezolejowego do kurzu lub szmatki z alkoholem do tłustych śladów, wycierając od środka na zewnątrz.
Brak zasilania przy użyciu PoE
Upewnij się, że używasz przełącznika lub iniektora PoE; przy PoE zasilanie 12V DC nie jest wymagane.
Kamera nie jest widoczna w sieci
Upewnij się, że kamera i komputer są w tej samej sieci lokalnej i użyj narzędzia IP Scanner.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że ściana/sufit wytrzyma trzykrotność wagi kamery.
- Przygotuj zasilacz 12V DC (Class 2) lub przełącznik PoE.
- Zainstaluj oprogramowanie IP Scanner na komputerze.
- Upewnij się, że masz dostęp do sieci lokalnej.
Parametry w praktyce
- Zakres regulacji (Pan)
- Możliwość obrotu kamery w poziomie w zakresie 0-355 stopni.
- Zakres regulacji (Tilt)
- Możliwość pochylenia kamery w zakresie 0-70 stopni.
Ilustracje i schematy
- Schemat 1: Elementy montażowe (śruby, puszka, szablon).
- Schemat 2: Opis złączy (Ethernet, Audio, Alarm, Zasilanie, Mikrofon, Reset, SD Card).
- Schemat 3: Instrukcja zaciskania wodoodpornego złącza sieciowego.
- Schemat 4: Trzyosiowa regulacja kąta widzenia kamery.
Zgodność modelu
- Wymaga zasilacza 12V DC Class 2 lub zgodnego urządzenia PoE.
- Zalecane użycie wodoodpornego złącza przy instalacjach zewnętrznych.
