Instrukcja obsługi kamery sieciowej Speco Technologies 04VBIN
Szybki przewodnik instalacji i konfiguracji kamery sieciowej Speco Technologies 04VBIN. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie i przewody sieciowe oraz uzyskać dostęp do interfejsu webowego.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia oraz wstępnej konfiguracji sieciowej kamery Speco Technologies 04VBIN. Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel. Przed rozpoczęciem prac upewnij się, że powierzchnia montażowa jest w stanie utrzymać trzykrotność wagi urządzenia.
Bezpieczeństwo i konserwacja
- Używaj wyłącznie certyfikowanego zasilacza 12VDC Class 2.
- Nie podłączaj dwóch źródeł zasilania jednocześnie.
- Urządzenie musi być uziemione.
- Unikaj instalacji w miejscach narażonych na ekstremalne temperatury, bezpośrednie nasłonecznienie lub wibracje.
- Nie dotykaj sensora CMOS. Do czyszczenia obiektywu używaj gruszki, a do obudowy miękkiej, suchej szmatki.
- W przypadku zabrudzeń obudowy (tłuszcz, odciski palców), użyj ściereczki nasączonej alkoholem, wycierając od środka soczewki na zewnątrz.
Elementy zestawu
- Kamera 04VBIN
- Szablon montażowy
- Zestaw śrub (4x PA 4x25mm, 1x PWM3x5mm)
- 4 kołki rozporowe
- Płyta CD z oprogramowaniem
Instalacja
- Przyklej szablon montażowy w wybranym miejscu i wywierć otwory na śruby oraz przewody.
- Poprowadź przewody i podłącz je do kamery.
- Zamocuj podstawę montażową za pomocą dołączonych śrub.
- Poluzuj pierścień mocujący, aby ustawić pożądany kąt widzenia (panoramowanie 360°, pochylenie 80°), a następnie dokręć pierścień.
Podłączenie sieciowe
W przypadku instalacji zewnętrznych zaleca się użycie dołączonej osłony zabezpieczającej złącze. Jeśli używasz przełącznika lub iniektora PoE, zasilanie 12VDC nie jest wymagane.
Konfiguracja sieciowa
- Upewnij się, że kamera i komputer znajdują się w tej samej sieci lokalnej.
- Zainstaluj oprogramowanie IP Scanner z dołączonej płyty CD lub pobierz je ze strony www.specotech.com/ip-scanner/.
- Uruchom skaner, aby znaleźć adres IP kamery.
- Wpisz adres IP w przeglądarce internetowej.
- Domyślne dane logowania to: użytkownik admin, hasło 1234.
Oficjalne zasoby z instrukcji
Informacje o producencie
Speco Technologies
Praktyczna pomoc
Typowe problemy
Zabrudzony obiektyw lub obudowa
Użyj gruszki do kurzu lub miękkiej ściereczki z alkoholem (w przypadku tłustych plam), wycierając od środka na zewnątrz.
Brak zasilania
Sprawdź, czy używasz zasilacza 12VDC Class 2 lub czy przełącznik PoE działa poprawnie. Nie podłączaj dwóch źródeł zasilania jednocześnie.
Kamera nie jest widoczna w sieci
Upewnij się, że kamera i komputer są w tej samej podsieci. Użyj narzędzia IP Scanner, aby zlokalizować urządzenie.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń lub brakujących elementów.
- Upewnij się, że ściana lub sufit wytrzymają trzykrotność wagi kamery.
- Przygotuj zasilacz 12VDC (jeśli nie używasz PoE).
- Zainstaluj oprogramowanie IP Scanner na komputerze.
- Zainstaluj osłonę zabezpieczającą złącze przy montażu zewnętrznym.
Parametry w praktyce
- Zakres regulacji
- Panoramowanie 360 stopni, pochylenie 80 stopni.
- Domyślne dane logowania
- Użytkownik: admin, Hasło: 1234.
Ilustracje i schematy
- Schemat Overview pokazuje rozmieszczenie złączy: Ethernet, audio, zasilanie, slot kart Micro SD oraz przycisk Reset.
- Instrukcja montażu kabla sieciowego pokazuje proces uszczelniania złącza wodoodpornego.

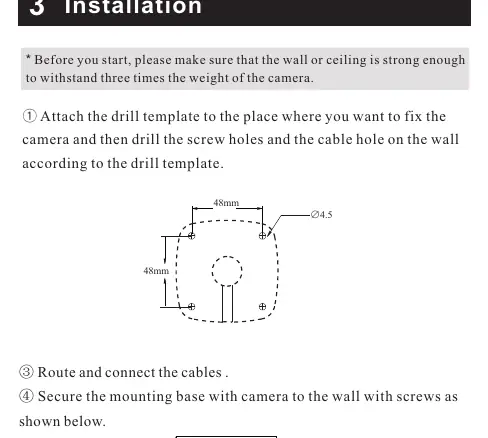

- Rysunek instalacyjny wskazuje sposób mocowania podstawy za pomocą 4 śrub.
Zgodność modelu
- Kamera wymaga przeglądarki internetowej do konfiguracji.
- Wymagane jest zainstalowanie wtyczek (plugins) po pierwszym zalogowaniu do interfejsu webowego.
