Instrukcja obsługi kamery sieciowej Speco Technologies 04iT2
Szybki przewodnik instalacji i konfiguracji kamery sieciowej Speco Technologies 04iT2. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, zainstalować kartę SD oraz uzyskać dostęp do interfejsu webowego.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi skrócony przewodnik instalacji i konfiguracji kamery sieciowej Speco Technologies 04iT2. Przed przystąpieniem do prac upewnij się, że powierzchnia montażowa jest w stanie utrzymać trzykrotność wagi urządzenia wraz z puszką montażową. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi.
Elementy zestawu
- Kamera 04iT2
- Puszka montażowa (junction box)
- Szablon wiercenia
- Śrubokręt
- Zestaw śrub (6.5x38mm, PA 4x25mm, PM 4x10mm)
- Podkładki gumowe (o-ringi)
- Kołki rozporowe
- Płyta CD z oprogramowaniem
Instalacja

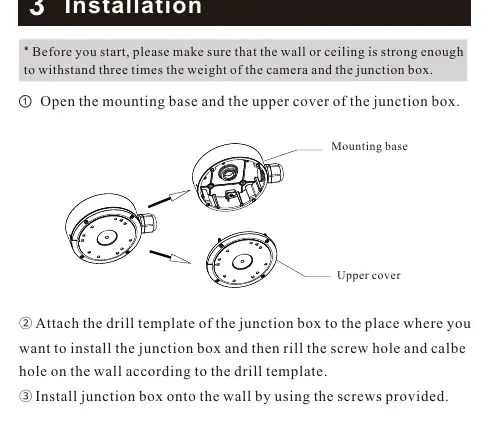

- Otwórz podstawę montażową i górną pokrywę puszki montażowej.
- Użyj szablonu wiercenia, aby wyznaczyć i wywiercić otwory na śruby oraz przewody w ścianie lub suficie.
- Przymocuj puszkę montażową do podłoża za pomocą dostarczonych śrub.
- Aby zainstalować kartę Micro SD, poluzuj śrubę ustalającą, zdejmij pokrywę kamery, włóż kartę i zamknij pokrywę, upewniając się, że jest równo osadzona.
- Przykręć kamerę do puszki montażowej.
- Przeprowadź przewody przez otwór w puszce i podłącz je.
- Załóż górną pokrywę puszki montażowej.
- Wyreguluj kąt widzenia kamery, podglądając obraz na monitorze, a następnie dokręć śrubę ustalającą.
Podłączenie i konfiguracja sieciowa
Kamera posiada złącza Ethernet, wejście audio oraz zasilanie 12VDC. W przypadku instalacji zewnętrznych zaleca się użycie dołączonego złącza wodoodpornego. Aby skonfigurować kamerę, upewnij się, że jest ona w tej samej sieci lokalnej co komputer. Użyj narzędzia IP Scanner (dostępnego na płycie CD lub pod adresem www.specotech.com/ip-scanner), aby wyszukać urządzenie. Domyślne dane logowania to: użytkownik admin, hasło 1234.
Konserwacja i bezpieczeństwo
- Przed czyszczeniem wyłącz urządzenie i odłącz zasilanie.
- Nie dotykaj sensora CMOS. Kurz z obiektywu usuwaj za pomocą dmuchawy.
- Do czyszczenia obudowy używaj suchej, miękkiej szmatki. W przypadku silnych zabrudzeń użyj szmatki zwilżonej neutralnym detergentem.
- Zabrudzenia obiektywu (tłuszcz, odciski palców) usuwaj bawełnianą szmatką nasączoną alkoholem, wycierając od środka na zewnątrz.
Oficjalne zasoby z instrukcji
Informacje o producencie
Speco Technologies
Praktyczna pomoc
Typowe problemy
Zabrudzony obiektyw (tłuszcz, odciski palców)
Użyj bezolejowej szmatki bawełnianej lub papieru nasączonego alkoholem/detergentem, wycierając od środka obiektywu na zewnątrz.
Brak wykrycia kamery w sieci
Upewnij się, że kamera i komputer są w tej samej sieci lokalnej. Użyj narzędzia IP Scanner, aby wyszukać urządzenie.
Zabrudzenia na obiektywie (kurz)
Użyj dmuchawy do usunięcia kurzu. Nie dotykaj bezpośrednio sensora CMOS.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne w opakowaniu.
- Upewnij się, że ściana/sufit wytrzyma trzykrotność wagi kamery.
- Przygotuj zasilacz 12VDC Class 2 lub odpowiedni switch PoE.
- Upewnij się, że miejsce instalacji nie jest narażone na wibracje, wilgoć ani źródła ciepła.
- Zainstaluj oprogramowanie IP Scanner na komputerze.
Parametry w praktyce
- Domyślne logowanie
- Użytkownik: admin, Hasło: 1234.
Ilustracje i schematy
- Schemat 1: Elementy zestawu montażowego (kamera, puszka, śruby, szablon).
- Schemat 2: Opis złączy (Ethernet, Audio, Zasilanie, Reset, Slot SD).
- Schemat 3: Procedura montażu wodoodpornego złącza kabla sieciowego.
- Schemat 4: Kolejne kroki instalacji mechanicznej kamery na puszce montażowej.
Zgodność modelu
- Zalecane użycie złącza wodoodpornego przy instalacjach zewnętrznych.
- Wymagane uziemienie urządzenia w celu redukcji ryzyka porażenia prądem.
