Instrukcja obsługi kamery sieciowej Speco Technologies 04VB1N

Szybki przewodnik po instalacji i konfiguracji kamery sieciowej Speco Technologies 04VB1N. Dowiedz się, jak zamontować urządzenie, podłączyć przewody oraz uzyskać dostęp do interfejsu webowego.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Kamera sieciowa Speco Technologies 04VB1N jest urządzeniem przeznaczonym do profesjonalnego monitoringu. Przed przystąpieniem do instalacji należy upewnić się, że ściana lub sufit są w stanie utrzymać trzykrotność wagi urządzenia. Kamera obsługuje zasilanie 12VDC lub PoE (Power over Ethernet). Domyślne dane logowania do panelu webowego to: użytkownik admin, hasło 1234.

Bezpieczeństwo i konserwacja

  • Instalacja powinna być przeprowadzona przez wykwalifikowany personel.
  • Używaj wyłącznie certyfikowanego zasilacza 12VDC Class 2.
  • Nie podłączaj dwóch źródeł zasilania jednocześnie.
  • Urządzenie musi być uziemione.
  • Nie dotykaj bezpośrednio sensora CMOS ani kopułki. Do czyszczenia używaj miękkiej, suchej ściereczki lub pędzla.
  • W przypadku zabrudzeń tłustych na kopułce, użyj ściereczki nasączonej alkoholem, wycierając od środka na zewnątrz.

Zawartość opakowania

W zestawie znajdują się: kamera, skrócona instrukcja obsługi, płyta CD, szablon do wiercenia otworów, 4 śruby montażowe (PA 4x25mm), 1 śruba (PWM3x5mm) oraz 4 kołki rozporowe.

Elementy zestawu
Elementy zestawu

Instalacja i montaż

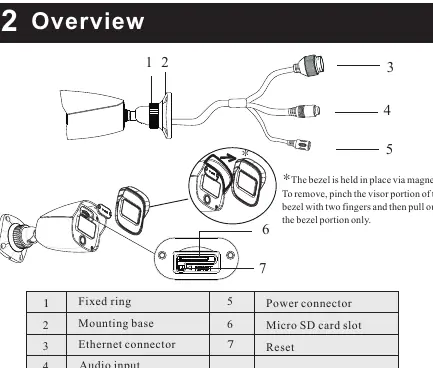

Schemat budowy kamery i złączy
Schemat budowy kamery i złączy
Regulacja kąta widzenia
Regulacja kąta widzenia
  1. Przyklej szablon do wiercenia w miejscu montażu i wywierć otwory na śruby oraz przewody.
  2. Poprowadź przewody przez otwór w ścianie.
  3. Zamocuj podstawę montażową kamery za pomocą dołączonych śrub.
  4. Wyreguluj kąt widzenia kamery, poluzowując pierścień blokujący (Fixed ring), a następnie dokręć go po ustawieniu odpowiedniej pozycji (pan 360°, tilt 80°).

Podłączenie przewodów

Kamera posiada złącza Ethernet, wejście audio oraz złącze zasilania. W przypadku instalacji zewnętrznej zaleca się użycie dołączonej osłony zabezpieczającej (security cap) na złączu sieciowym. Jeśli używasz przełącznika PoE, zasilacz 12V nie jest wymagany.

Schemat połączeń kablowych
Schemat połączeń kablowych

Konfiguracja sieciowa

Kamera domyślnie korzysta z protokołu DHCP. Aby znaleźć urządzenie w sieci lokalnej, należy zainstalować oprogramowanie IP Scanner z dołączonej płyty CD lub pobrać je ze strony producenta. Po znalezieniu kamery na liście urządzeń, kliknij dwukrotnie, aby otworzyć interfejs w przeglądarce internetowej.

Ekran logowania
Ekran logowania

Informacje o producencie

Speco Technologies

Profil marki

Praktyczna pomoc

Typowe problemy

Kamera nie włącza się

Sprawdź, czy zasilacz 12VDC jest poprawnie podłączony lub czy przełącznik PoE dostarcza zasilanie.

Zabrudzona kopułka kamery

Użyj pędzla lub suszarki do kurzu. W przypadku tłustych plam użyj ściereczki z alkoholem, wycierając od środka na zewnątrz.

Brak dostępu do kamery przez przeglądarkę

Upewnij się, że kamera i komputer są w tej samej sieci lokalnej. Użyj narzędzia IP Scanner, aby sprawdzić adres IP urządzenia.

Przed użyciem

  • Sprawdź, czy ściana/sufit wytrzyma trzykrotność wagi kamery.
  • Upewnij się, że masz zasilacz 12VDC Class 2 (jeśli nie używasz PoE).
  • Sprawdź, czy w opakowaniu są wszystkie elementy (kamera, śruby, szablon).
  • Przygotuj narzędzia do wiercenia otworów zgodnie z szablonem.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie zasilania 12V, mikrofonu oraz kabla sieciowego.
  • Instrukcja montażu zawiera szablon wiercenia otworów z rozstawem 48mm.

Zgodność modelu

  • Wymaga przeglądarki internetowej do konfiguracji.
  • Zalecane użycie osłony zabezpieczającej przy instalacji zewnętrznej.
