Instrukcja obsługi kamery sieciowej Speco Technologies O4B9
Szybki przewodnik instalacji i konfiguracji kamery sieciowej Speco Technologies O4B9. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, skonfigurować sieć oraz uzyskać dostęp do interfejsu webowego.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi kamery sieciowej Speco Technologies O4B9. Zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania (12VDC lub PoE) oraz wstępnej konfiguracji sieciowej za pomocą narzędzia IP Scanner.
Bezpieczeństwo i konserwacja
- Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel.
- Używaj wyłącznie certyfikowanego zasilacza 12VDC Class 2. Nie podłączaj dwóch źródeł zasilania jednocześnie.
- Urządzenie musi być uziemione.
- Nie dotykaj sensora CMOS. Do czyszczenia obiektywu używaj wyłącznie gruszki fotograficznej.
- Do czyszczenia obudowy używaj suchej, miękkiej szmatki. W przypadku silnych zabrudzeń użyj szmatki zwilżonej neutralnym detergentem.
- Nie dotykaj bezpośrednio kopułki; w razie zabrudzenia użyj miękkiej szczoteczki lub szmatki nasączonej alkoholem (wycierając od środka na zewnątrz).
Elementy zestawu
W opakowaniu znajdują się: kamera, skrócona instrukcja, płyta CD, puszka przyłączeniowa, szablon montażowy, zestaw śrub (PA 4x25mm, PM 4x10mm, PWM3x5mm), kołki rozporowe oraz gumowe uszczelki.
Instalacja
- Upewnij się, że podłoże wytrzyma trzykrotność wagi kamery.
- Otwórz puszkę przyłączeniową, użyj szablonu do wywiercenia otworów w ścianie/suficie.
- Przykręć puszkę do ściany.
- Zamocuj kamerę do podstawy montażowej.
- Podłącz przewody i przykręć kamerę do puszki przyłączeniowej.
- Poluzuj pierścień mocujący, aby ustawić pożądany kąt widzenia (Pan 360°, Tilt 80°), a następnie dokręć go.
Konfiguracja sieciowa i logowanie
Kamera domyślnie korzysta z protokołu DHCP. Aby uzyskać dostęp do urządzenia:
- Podłącz kamerę i komputer do tej samej sieci lokalnej.
- Uruchom narzędzie IP Scanner (dostępne na płycie CD lub pod adresem www.specotech.com/ip-scanner/).
- Wybierz urządzenie z listy i kliknij dwukrotnie, aby otworzyć podgląd w przeglądarce.
- Domyślne dane logowania: użytkownik admin, hasło 1234.
Oficjalne zasoby z instrukcji
Informacje o producencie
Speco Technologies
Praktyczna pomoc
Typowe problemy
Brak obrazu lub problemy z IR
Upewnij się, że kopułka została wyczyszczona profesjonalną metodą optyczną; użycie zwykłej szmatki może powodować odbicia IR.
Kamera nie włącza się
Sprawdź, czy używasz zasilacza 12VDC Class 2 lub czy switch PoE dostarcza odpowiednią moc. Nie podłączaj dwóch źródeł zasilania jednocześnie.
Nie można znaleźć kamery w sieci
Upewnij się, że kamera i PC są w tej samej podsieci. Użyj narzędzia IP Scanner, aby zlokalizować adres IP urządzenia.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą w instrukcji.
- Upewnij się, że ściana lub sufit wytrzymają trzykrotność wagi kamery.
- Przygotuj zasilacz 12VDC lub switch PoE.
- Zainstaluj narzędzie IP Scanner na komputerze.
- Przygotuj śrubokręt płaski do otwarcia obudowy (bezel).
Parametry w praktyce
- 12VDC Class 2
- Wymagany standard zasilacza prądu stałego dla bezpiecznej pracy.
Ilustracje i schematy
- Schemat 1: Wykaz elementów montażowych i śrub.

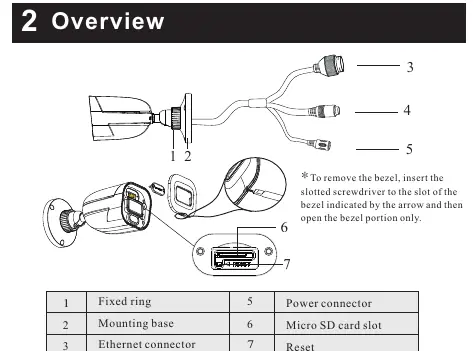

- Schemat 2: Opis złączy (Ethernet, Audio, Zasilanie, Reset, Slot Micro SD).
- Schemat 3: Instrukcja uszczelnienia złącza sieciowego.
- Schemat 4: Procedura montażu puszki przyłączeniowej i kamery.
- Schemat 5: Regulacja kąta widzenia (Pan/Tilt).
Zgodność modelu
- Kamera wymaga wykwalifikowanego personelu do instalacji.
- W przypadku instalacji zewnętrznych zaleca się użycie dołączonej nasadki zabezpieczającej.
