Instrukcja obsługi serwera Supermicro SuperServer 221H-TN24R
Szybki przewodnik po serwerze Supermicro SuperServer 221H-TN24R. Dowiedz się, jak zainstalować procesor, skonfigurować pamięć RAM DDR5, podłączyć dyski NVMe/SAS/SATA oraz zarządzać zasilaniem i BMC.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Serwer Supermicro SuperServer 221H-TN24R obsługuje dwa procesory, pamięci DDR5 (do 32 DIMM) oraz redundantne zasilacze 1200W. Hasło do BMC znajduje się na naklejce na płycie głównej lub pod etykietą serwisową. str. 1
Najważniejsze czynności
- Instalacja procesora str. 1
- Reset hasła BMC str. 1
Problemy i rozwiązania
Zasilacz miga na bursztynowo
Wystąpiło ostrzeżenie zasilacza, ale zasilacz nadal działa.
str. 1Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Reset hasła BMC str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 1200W Titanium | Redundantne zasilacze | str. 1 |
| Pamięć | DDR5 | Typ pamięci | str. 1 |
Gdzie szukać w PDF
- Quick Reference Guide str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem (Quick Reference Guide) dla serwera Supermicro SuperServer 221H-TN24R. Zawiera kluczowe informacje dotyczące instalacji procesora, konfiguracji pamięci, układu płyty głównej oraz zarządzania zasilaniem i BMC.
Bezpieczeństwo i zasilanie
Przed podłączeniem systemu do zasilania należy zapoznać się z instrukcją instalacji i ostrzeżeniami dotyczącymi bezpieczeństwa. Wszystkie zasilacze w systemie muszą mieć taką samą moc wyjściową; mieszanie różnych zasilaczy spowoduje, że system nie będzie działał. Urządzenie posiada redundantne źródła zasilania, dlatego przed serwisowaniem należy odłączyć wszystkie przewody zasilające.
Instalacja procesora
Proces instalacji procesora składa się z trzech głównych kroków:
- Umieść procesor w ramce (bracket), zwracając uwagę na dopasowanie pinu i klucza na procesorze oraz ramce.
- Umieść moduł nośnika procesora (processor carrier module) w radiatorze (heatsink).
- Umieść moduł radiatora z procesorem na płycie głównej. Użyj śrubokręta T30 Torx i dokręć z momentem 12lbf-in.
Konfiguracja pamięci DDR5
System obsługuje pamięci DDR5. Poniżej przedstawiono zasady obsadzania slotów dla 2 procesorów:
- 2 DIMMy: A1 lub B1 lub E1 lub F1
- 4 DIMMy: A1, G1 lub C1, E1
- 8 DIMMy: A1, C1, E1, G1 (dla obu CPU)
- 10 DIMMy: A1, C1, D1, E1, F1, G1 (dla obu CPU)
- 16 DIMMy: A1, B1, C1, D1, E1, F1, G1, H1 (dla obu CPU)
- 24 DIMMy: A1, A2, B1, B2, C1, C2, D1, D2, E1, E2, F1, F2, G1, G2, H1, H2 (dla CPU1); A1, B1, C1, D1, E1, F1, G1, H1 (dla CPU2)
- 32 DIMMy: A1, A2, B1, B2, C1, C2, D1, D2, E1, E2, F1, F2, G1, G2, H1, H2 (dla obu CPU)
Zarządzanie BMC
Każdy system posiada unikalne domyślne hasło dla użytkownika ADMIN. Znajduje się ono na naklejce na płycie głównej oraz pod etykietą serwisową na obudowie. W razie potrzeby hasło można zresetować za pomocą narzędzia Supermicro IPMICFG.
Panel tylny i diody zasilania
Diody LED zasilacza informują o jego stanie:
- Zielona ciągła: Prawidłowe źródło zasilania, zasilacz operacyjny.
- Zielona migająca: Tryb czuwania (tylko zasilanie 12VSB).
- Bursztynowa ciągła: Odłączone zasilanie lub błąd zasilacza (jeśli drugi działa).
- Bursztynowa migająca: Ostrzeżenie zasilacza, zasilacz nadal działa.
Informacje o producencie
Super Micro Computer, Inc.
Praktyczna pomoc
Typowe problemy
System nie uruchamia się po wymianie zasilacza
Upewnij się, że wszystkie zainstalowane zasilacze mają taką samą moc wyjściową. Mieszanie różnych modeli zasilaczy uniemożliwia pracę systemu.
Nieznane hasło do BMC
Sprawdź naklejkę na płycie głównej lub pod etykietą serwisową na obudowie. Hasło można zresetować narzędziem Supermicro IPMICFG.
Przed użyciem
- Sprawdź, czy wszystkie zasilacze mają identyczną moc wyjściową.
- Jeśli gniazdo CPU jest puste, zainstaluj ochronną plastikową zaślepkę.
- Zlokalizuj unikalne hasło BMC na naklejce przed uruchomieniem.
- Upewnij się, że używasz śrubokręta T30 Torx do montażu radiatora.
- Dokręć radiator z momentem 12lbf-in.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

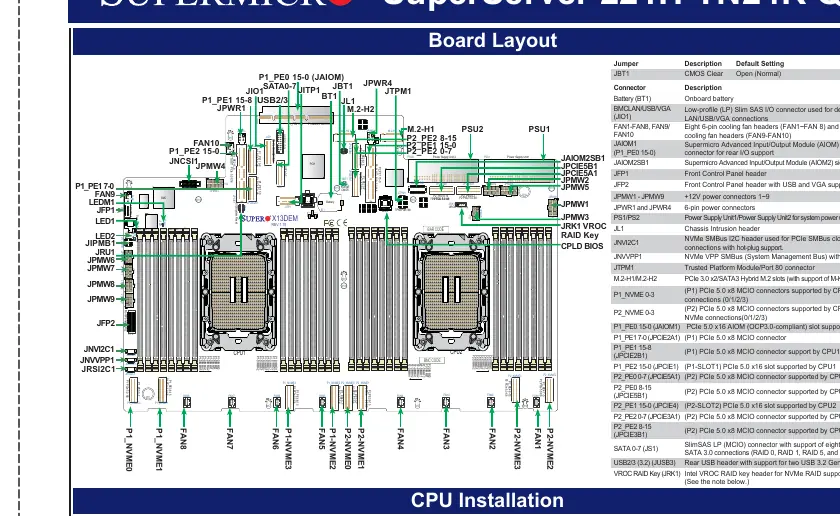

- Board Layout: Mapa złączy, jumperów i slotów PCIe/DIMM.
- CPU Installation: Trzyetapowa procedura montażu procesora w gnieździe.

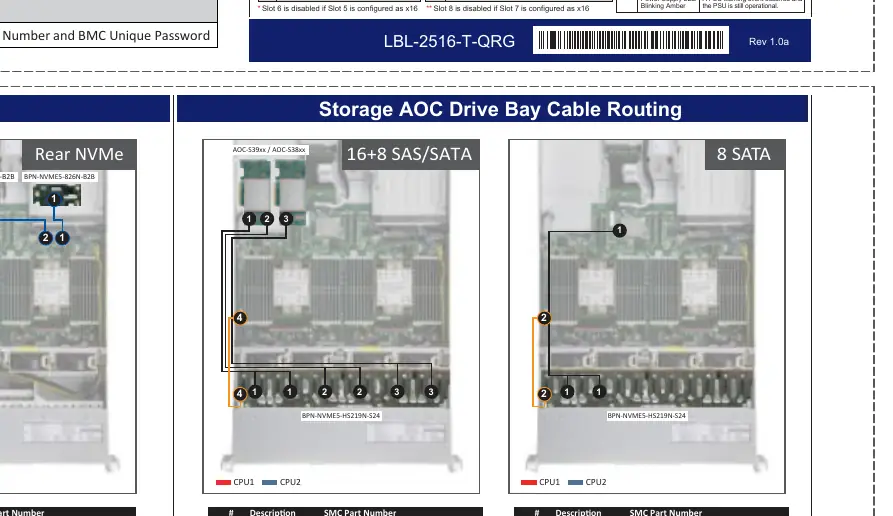

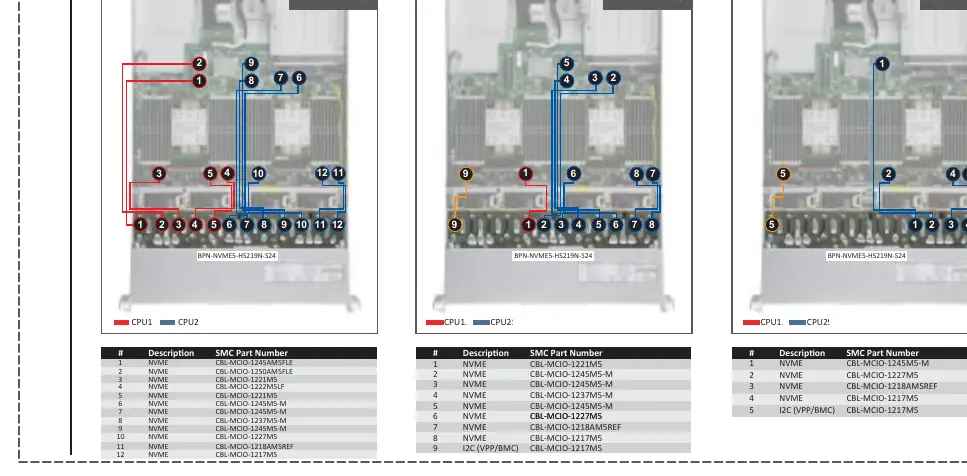

- Cable Routing: Schematy podłączenia dysków NVMe, SAS i SATA.
Zgodność modelu
- Slot 6 jest wyłączony, jeśli Slot 5 jest skonfigurowany jako x16.
- Slot 8 jest wyłączony, jeśli Slot 7 jest skonfigurowany jako x16.
