Instrukcja obsługi pompy obiegowej TACO 0026E
Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z pompą obiegową TACO 0026E. Dowiedz się, jak poprawnie zamontować urządzenie, ustawić tryby pracy oraz interpretować kody błędów LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Pompa obiegowa TACO 0026E to wysokowydajne urządzenie z silnikiem ECM, przeznaczone do instalacji grzewczych, chłodniczych i ciepłej wody użytkowej. Instrukcja zawiera kluczowe wytyczne dotyczące montażu, konfiguracji elektrycznej oraz programowania trybów pracy. Uwaga: Pompa nie jest przeznaczona do pracy w basenach ani spa. Instalacje powyżej 1600 m n.p.m. wymagają zwiększonego ciśnienia napełniania (min. 20 psi).
Montaż i instalacja
Pompa może być instalowana na zasilaniu lub powrocie kotła, zawsze pompując w kierunku od naczynia wzbiorczego. Silnik musi znajdować się w pozycji poziomej. Należy stosować wyłącznie dołączone uszczelki typu O-ring; użycie płaskich uszczelek gumowych grozi wyciekiem. W przypadku montażu na ścianie lub legarach podłogowych zaleca się stosowanie tłumików drgań.
Podłączenie elektryczne
Przed przystąpieniem do prac należy odłączyć zasilanie. Pompa posiada podwójną izolację, więc przewód uziemiający nie jest wymagany, choć zalecany dla bezpieczeństwa. Należy używać wyłącznie elastycznych przewodów w osłonach. Podłączenie wykonuje się do wyjmowanej zielonej kostki zaciskowej (L - faza, N - neutralny, G - uziemienie).
Tryby pracy i ustawienia
Urządzenie posiada 5 trybów pracy wybieranych pokrętłem:
- TacoAdapt: Automatyczna, samoregulująca praca (dioda fioletowa).
- LOW: Stałe ciśnienie 8 stóp (dioda pomarańczowa).
- MEDIUM: Stałe ciśnienie 16 stóp (dioda pomarańczowa).
- HIGH: Maksymalna stała prędkość (dioda niebieska).
- 0-10V DC: Zewnętrzne sterowanie analogowe (dioda żółta).
Dioda LED sygnalizuje aktualny tryb pracy oraz błędy. Funkcja SureStart automatycznie odblokowuje pompę i odpowietrza układ.
Rozwiązywanie problemów
W przypadku zablokowania wirnika (czerwona dioda LED), pompa podejmuje 100 prób automatycznego restartu w ciągu 15 minut. Jeśli to nie pomoże, należy przeprowadzić procedurę ręczną: odłączyć zasilanie, zamknąć zawory odcinające, odkręcić 4 śruby silnika, wyjąć wirnik i oczyścić go z osadów.
Dane techniczne
- Maksymalne ciśnienie robocze: 150 psi (10,3 bar).
- Temperatura cieczy: od -10°C do 110°C.
- Zasilanie: 115/208/230V, 50/60 Hz.
- Maksymalna moc: 120W.
Informacje o producencie
Taco Comfort Solutions
Praktyczna pomoc
Typowe problemy
Pompa jest głośna (kawitacja)
Zwiększ ciśnienie ssania w układzie do dopuszczalnego zakresu.
Pompa nie działa mimo zasilania
Sprawdź napięcie, połączenia silnika, wyłącznik automatyczny lub czy wirnik nie jest zablokowany.
Czerwona dioda LED
Wirnik jest zablokowany. Wykonaj procedurę odblokowania automatycznego lub ręcznego czyszczenia wirnika.
Budynek nie jest ogrzewany
Układ może być zapowietrzony. Odpowietrz instalację i powtórz procedurę napełniania.
Przed użyciem
- Sprawdź, czy instalacja nie znajduje się w basenie lub spa.
- Upewnij się, że ciśnienie napełniania wynosi min. 20 psi dla wysokości powyżej 1600 m.
- Zastosuj tłumiki drgań przy montażu na ścianie lub legarach.
- Użyj wyłącznie dołączonych uszczelek typu O-ring.
- Upewnij się, że silnik jest w pozycji poziomej.
- Sprawdź, czy używasz elastycznego przewodu (nie sztywnego).
Ilustracje i schematy
- Figure 2 i 3: Schematy poprawnego orurowania dla różnych konfiguracji kotłów.

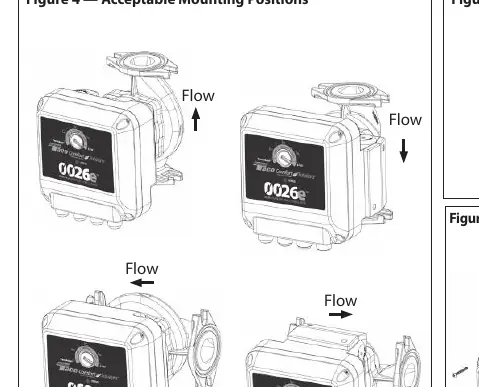

- Figure 4 i 5: Ilustracje poprawnego (poziomego) i niedozwolonego montażu silnika.
- Figure 7: Wyjaśnienie kolorów diod LED dla poszczególnych trybów pracy.

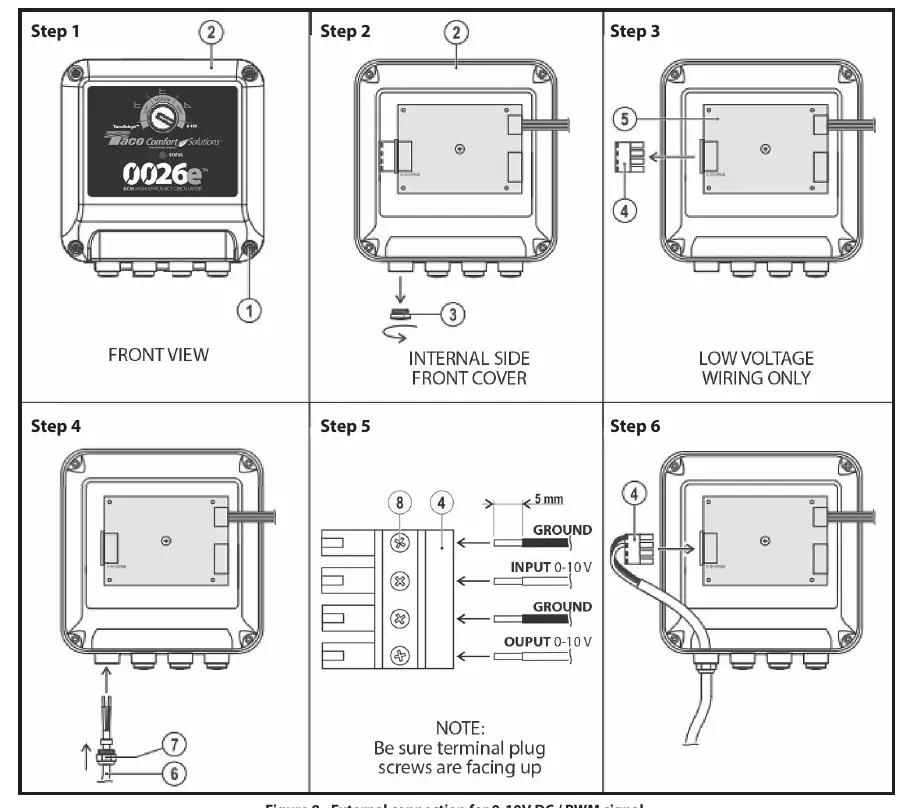

- Figure 8: Instrukcja krok po kroku podłączenia zewnętrznego sygnału 0-10V.
Zgodność modelu
- Kompatybilna z wodą lub roztworem wody z glikolem (maks. 50%).
- Model ze stali nierdzewnej (SF2) nadaje się do otwartych układów wody pitnej.
- Wymaga przewodów zasilających przystosowanych do temperatury 90°C.
