Instrukcja obsługi pompy obiegowej TACO 0034EPLUS

Szybki przewodnik po instalacji, programowaniu i rozwiązywaniu problemów z pompą obiegową TACO 0034EPLUS. Dowiedz się, jak skonfigurować tryby pracy, podłączyć sygnał 0-10V i odblokować wirnik.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Pompa obiegowa TACO 0034EPLUS to wysokowydajne urządzenie z silnikiem ECM, przeznaczone do systemów grzewczych, chłodniczych i ciepłej wody użytkowej. Instrukcja zawiera kluczowe wytyczne dotyczące montażu hydraulicznego, elektrycznego oraz konfiguracji pięciu trybów pracy. Uwaga: Pompa nie jest przeznaczona do basenów ani spa. Instalacje powyżej 1600 metrów (5000 stóp) wymagają zwiększonego ciśnienia napełniania (min. 20 psi), aby uniknąć kawitacji.

Montaż i instalacja

Pompa może być montowana na zasilaniu lub powrocie kotła, zawsze pompując w kierunku od naczynia wzbiorczego. Silnik musi znajdować się w pozycji poziomej. W przypadku montażu na ścianie lub legarach podłogowych należy zastosować tłumiki drgań. Do uszczelnienia połączeń należy używać wyłącznie dostarczonych uszczelek typu O-ring; stosowanie uszczelek płaskich może prowadzić do wycieków.

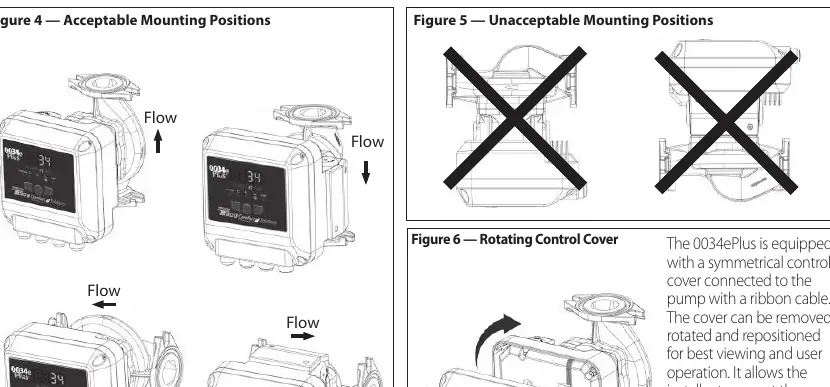

Dopuszczalne i niedopuszczalne pozycje montażowe pompy
Dopuszczalne i niedopuszczalne pozycje montażowe pompy
Wykres zależności prędkości pompy od sygnału wejściowego PWM.
Wykres zależności prędkości pompy od sygnału wejściowego PWM.
Wykres zależności prędkości pompy od napięcia sterującego (0-10V).
Wykres zależności prędkości pompy od napięcia sterującego (0-10V).

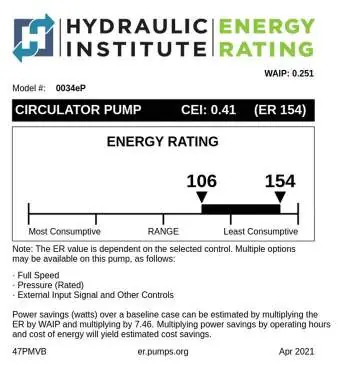

Etykieta efektywności energetycznej urządzenia.
Etykieta efektywności energetycznej urządzenia.

Podłączenie elektryczne

Przed przystąpieniem do prac należy odłączyć zasilanie. Podłączenie wymaga użycia elastycznego przewodu. Przewody zasilające muszą być przystosowane do pracy w temperaturze 90°C. Podłączenie wykonuje się do wyjmowanej zielonej kostki zaciskowej (L - faza, N - neutralny, G - uziemienie).

Schemat podłączenia przewodów zasilających
Schemat podłączenia przewodów zasilających

Tryby pracy i programowanie

Urządzenie posiada pięć trybów pracy wybieranych za pomocą przycisków SET, UP i DOWN:

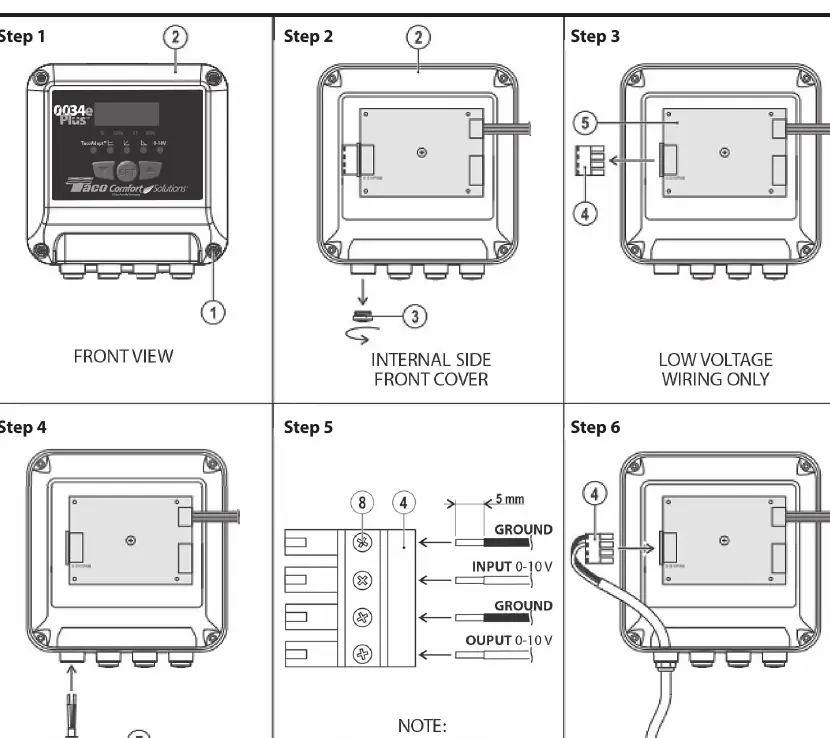

Procedura podłączenia sygnału zewnętrznego 0-10V
Procedura podłączenia sygnału zewnętrznego 0-10V
  • TacoAdapt: Automatyczne, samoregulujące się ciśnienie proporcjonalne.
  • Stałe ciśnienie: 5 krzywych pracy.
  • Ciśnienie proporcjonalne: 5 krzywych pracy.
  • Stała prędkość: Regulacja w zakresie 1-100%.
  • 0-10V DC: Zewnętrzne sterowanie analogowe lub PWM.

Zmiana trybu sygnalizowana jest zmianą koloru diody LED na panelu sterowania.

Rozwiązywanie problemów

W przypadku zablokowania wirnika, pompa automatycznie podejmuje 100 prób restartu w ciągu 15 minut. Jeśli to nie pomoże, należy wykonać procedurę ręczną: odłączyć zasilanie, zamknąć zawory odcinające, zdemontować silnik, oczyścić wirnik z osadów i ponownie złożyć urządzenie.

Dane techniczne

  • Maksymalne ciśnienie robocze: 10,3 bar (150 psi).
  • Temperatura czynnika: od -10°C do 110°C.
  • Zasilanie: 115/208/230V, 50/60 Hz.
  • Kompatybilność: Woda lub roztwór wody z glikolem (maks. 50%).

Informacje o producencie

Taco Comfort Solutions

Profil marki

Praktyczna pomoc

Typowe problemy

Pompa głośno pracuje (kawitacja)

Zwiększ ciśnienie ssania w systemie do dopuszczalnego zakresu.

Pompa nie działa mimo zasilania

Sprawdź bezpieczniki, połączenia elektryczne oraz czy pompa nie jest zablokowana (czerwona dioda).

Zablokowany wirnik (czerwona dioda)

Wykonaj procedurę odblokowania: zdemontuj silnik i usuń zanieczyszczenia z wirnika.

Przed użyciem

  • Sprawdź, czy system jest napełniony wodą (nie uruchamiaj pompy na sucho).
  • Upewnij się, że silnik jest w pozycji poziomej.
  • Zastosuj tłumiki drgań przy montażu na ścianie.
  • Użyj wyłącznie dostarczonych uszczelek typu O-ring.
  • Sprawdź, czy ciśnienie napełniania jest odpowiednie dla wysokości instalacji.

Parametry w praktyce

T8 (w menu technicznym)
Licznik godzin pracy pompy (wartość 0,010 oznacza 10 godzin).

Ilustracje i schematy

  • Figure 4: Pokazuje poprawne orientacje montażowe silnika (poziome).
  • Figure 6: Instrukcja obracania pokrywy sterownika dla lepszej widoczności wyświetlacza.
  • Figure 8: Schemat podłączenia zewnętrznego sygnału sterującego 0-10V.

Zgodność modelu

  • SS Model (stal nierdzewna) jest odpowiedni do systemów wody pitnej.
  • Dopuszczalne stosowanie roztworu wody z glikolem do 50%.
  • Nie stosować w systemach basenowych ani spa.
