Instrukcja obsługi pompy obiegowej TACO 0034E
Szybki przewodnik po instalacji, konfiguracji trybów pracy, podłączeniu elektrycznym oraz rozwiązywaniu problemów dla pompy obiegowej TACO 0034E.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Pompa obiegowa TACO 0034E to wysokowydajne urządzenie z silnikiem ECM, przeznaczone do instalacji grzewczych, chłodniczych i ciepłej wody użytkowej. Kluczowe jest zapewnienie poprawnego montażu w pozycji poziomej oraz napełnienie układu przed uruchomieniem, aby uniknąć pracy na sucho, która prowadzi do uszkodzenia łożysk.
Opis urządzenia i elementy zestawu
Urządzenie wyposażone jest w 5 trybów pracy wybieranych pokrętłem, wielokolorową diodę LED sygnalizującą stan pracy oraz funkcję SureStart do automatycznego odpowietrzania i odblokowywania. Dostępne są wersje z korpusem żeliwnym lub ze stali nierdzewnej (NSF).
Instalacja i montaż
- Montaż możliwy na zasilaniu lub powrocie, zalecane pompowanie od naczynia wzbiorczego.
- Silnik musi znajdować się w pozycji poziomej.
- W instalacjach powyżej 1600 m n.p.m. wymagane jest ciśnienie napełnienia min. 20 psi.
- Stosować wyłącznie dostarczone uszczelki typu O-ring.
- Używać przewodów elastycznych; nie stosować sztywnych kanałów.
Podłączenie elektryczne
Przed pracami serwisowymi odłączyć zasilanie. Podłączenie odbywa się przez wyjmowaną zieloną wtyczkę terminala: L (faza), N (neutralny), G (uziemienie). Wymagane przewody przystosowane do pracy w temperaturze 90°C.
Tryby pracy i ustawienia
- TacoAdapt: Automatyczna regulacja ciśnienia (dioda fioletowa).
- LOW: Stałe ciśnienie, 13 stóp wysokości podnoszenia (dioda pomarańczowa).
- MEDIUM: Stałe ciśnienie, 26 stóp wysokości podnoszenia (dioda pomarańczowa).
- HIGH: Stała prędkość maksymalna, 34 stopy (dioda niebieska).
- 0-10V DC: Zewnętrzne sterowanie analogowe (dioda żółta).
Czyszczenie i konserwacja
W przypadku zablokowania wirnika, pompa automatycznie uruchamia procedurę odblokowania (100 prób w ciągu 15 minut). Jeśli to nie pomoże, należy ręcznie zdemontować silnik, wyczyścić wirnik i komorę z osadów.
Rozwiązywanie problemów
- Głośna praca: Zwiększyć ciśnienie ssania lub wyczyścić wirnik.
- Brak pracy przy zasilaniu: Sprawdzić bezpieczniki, połączenia elektryczne lub przegrzanie.
- Dioda czerwona: Zablokowany wirnik – wykonać procedurę odblokowania.
Informacje o producencie
Taco Comfort Solutions
Praktyczna pomoc
Typowe problemy
Pompa pracuje głośno
Sprawdź ciśnienie ssania (możliwa kawitacja) lub oczyść wirnik z zanieczyszczeń.
Pompa nie uruchamia się mimo zasilania
Sprawdź bezpieczniki, połączenia elektryczne lub pozwól pompie ostygnąć w przypadku przegrzania.
Dioda świeci na czerwono
Wirnik jest zablokowany. Wykonaj procedurę automatycznego odblokowania lub ręczne czyszczenie wirnika.
Brak ciepła w budynku
Układ może być zapowietrzony. Odpowietrz instalację i powtórz procedurę napełniania.
Przed użyciem
- Upewnij się, że silnik jest zamontowany w pozycji poziomej.
- Napełnij układ wodą lub roztworem glikolu (max 50%) przed włączeniem zasilania.
- Sprawdź, czy użyto dostarczonych uszczelek typu O-ring.
- Upewnij się, że przewody zasilające są odporne na temperaturę 90°C.
- W przypadku wysokości powyżej 1600 m n.p.m. ustaw ciśnienie napełnienia na min. 20 psi.

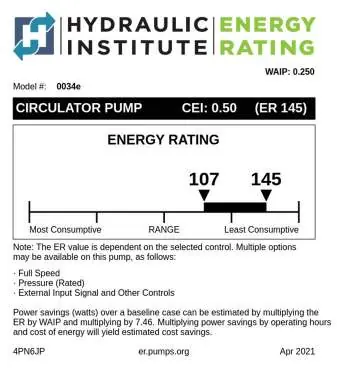

Parametry w praktyce
- Maksymalne ciśnienie robocze
- 150 psi (10.3 bar) – nie przekraczać tej wartości w układzie.
- Zakres temperatur cieczy
- Od 14°F (-10°C) do 230°F (110°C).
- Napięcie zasilania
- 115/208/230V, 50/60 Hz, jednofazowe.
Ilustracje i schematy
- Figure 2 i 3: Schematy poprawnego orurowania dla różnych konfiguracji kotłów i zaworów strefowych.
- Figure 4 i 5: Ilustracje poprawnej (poziomej) i niedozwolonej orientacji montażu silnika.
- Figure 8: Instrukcja podłączenia zewnętrznego sygnału sterującego 0-10V.
Zgodność modelu
- Wersja ze stali nierdzewnej (SF2) jest odpowiednia do otwartych układów wody pitnej.
- Pompa jest zamiennikiem dla wielu modeli Taco (009-0014) oraz konkurencyjnych pomp (Grundfos, Wilo, Armstrong).
- Nie stosować w basenach ani spa.
