Instrukcja obsługi kolumny głośnikowej Tannoy QFlex 16LS-WP

Najważniejsze informacje z instrukcji

Tannoy QFlex 16LS-WP to cyfrowo sterowana kolumna głośnikowa przeznaczona do zastosowań w systemach bezpieczeństwa i nagłośnieniowych. Niniejsza instrukcja zawiera kluczowe informacje dotyczące bezpiecznego montażu, podłączenia przewodów oraz konfiguracji oprogramowania sterującego.

Opis urządzenia

QFlex 16LS-WP to kolumna głośnikowa wyposażona w 16 niezależnie sterowanych przetworników, zintegrowany procesor DSP oraz system sterowania BeamEngine. Urządzenie posiada stopień ochrony IP54, co zapewnia odporność na kurz i wilgoć, dzięki czemu nadaje się do pracy w trudniejszych warunkach.

Rozpakowanie i kontrola

Po rozpakowaniu urządzenia należy sprawdzić, czy nie wystąpiły uszkodzenia fizyczne powstałe w transporcie. Zaleca się zachowanie kartonu i materiałów opakowaniowych na wypadek konieczności ponownego transportu urządzenia. Każdy karton jest oznaczony w sposób wskazujący pozycję modułów w kolumnie.

Montaż

Montaż kolumny wymaga precyzji i przestrzegania zasad bezpieczeństwa:

• Umieść każdy moduł w odpowiedniej pozycji na obszarze montażowym, zachowując niewielkie odstępy.

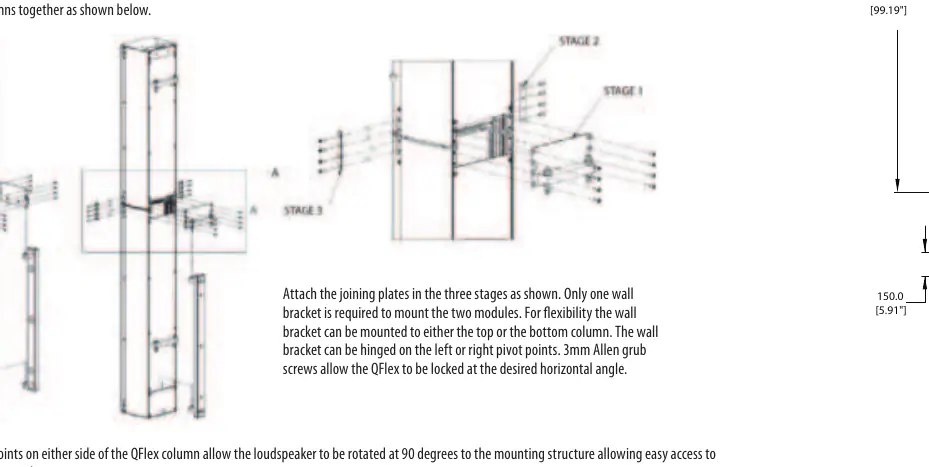

• Połącz moduły za pomocą płyt łączących w trzech etapach, zgodnie z rysunkami technicznymi.
• Do montażu dwóch modułów wymagany jest tylko jeden wspornik ścienny, który można zamontować na górnej lub dolnej kolumnie.
• Wspornik ścienny może być zawieszony na lewym lub prawym punkcie obrotu.
• Użyj śrub imbusowych 3 mm, aby zablokować kolumnę pod żądanym kątem poziomym.
• Instalator musi upewnić się, że powierzchnia montażowa jest w stanie bezpiecznie utrzymać ciężar głośnika.

Podłączenia

Wszystkie połączenia (zasilanie AC, sieć, sygnał) znajdują się w dolnej części kolumny:

• Dostęp do złączy uzyskuje się po zdjęciu dolnej płyty dostępowej przy użyciu śrubokręta krzyżakowego.
• Złącza obejmują: Audio A In, Audio A Link, System oraz Mains In.
• System wykorzystuje wysokiej jakości złącza Neutrik Ethercon, kompatybilne ze standardowymi wtykami RJ45 i kablami CAT5.

Oprogramowanie

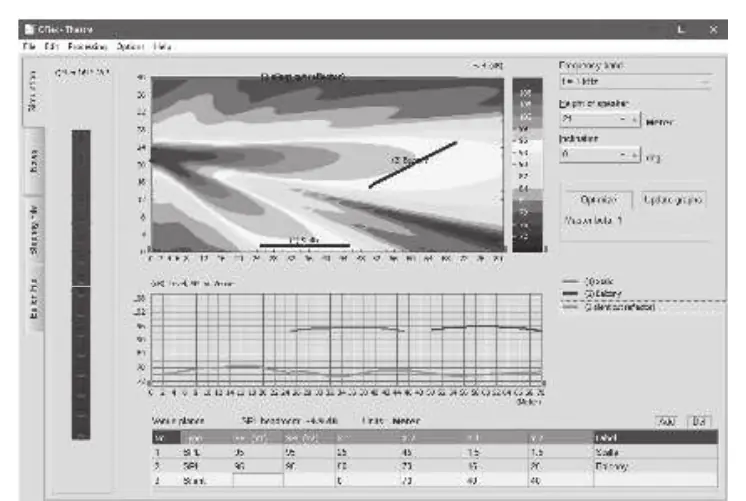

Do obsługi głośników QFlex niezbędne jest oprogramowanie BeamEngine oraz VNET (Podware). Oprogramowanie to pozwala na precyzyjną regulację obszaru pokrycia dźwiękiem oraz monitorowanie systemu w czasie rzeczywistym. Oprogramowanie można pobrać ze strony tannoy.com.

Dane techniczne

Urządzenie charakteryzuje się pasmem przenoszenia 150 Hz - 15 kHz oraz maksymalnym poziomem SPL 99 dB. Zasilanie sieciowe mieści się w zakresie 100 - 240 V~ 50/60 Hz. Waga urządzenia wraz z osprzętem wynosi 36,3 kg.
