Instrukcja obsługi subwoofera sufitowego Tannoy CMS 1201SW
Szybki przewodnik po instalacji i obsłudze subwoofera sufitowego Tannoy CMS 1201SW. Dowiedz się, jak zamontować urządzenie na szynach Unistrut, śrubach oczkowych lub pręcie gwintowanym oraz jak podłączyć głośnik.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy subwoofera sufitowego Tannoy CMS 1201SW. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, instalacji oraz specyfikacje techniczne urządzenia. Przed przystąpieniem do prac instalacyjnych należy upewnić się, że wszystkie aspekty elektryczne i mechaniczne zostały omówione z wykwalifikowanym personelem.
Opis urządzenia
CMS 1201SW to 12-calowy subwoofer sufitowy zaprojektowany do pracy w systemach wymagających rozszerzonej odpowiedzi basowej. Urządzenie składa się z trzech głównych komponentów: zespołu głośnika, stalowej puszki montażowej (back-can) oraz maskownicy.
Instalacja
Stalowa puszka montażowa została zaprojektowana z myślą o wszechstronności. Dostępne są trzy główne metody montażu:
- System szyn dachowych Unistrut: Wykorzystuje stalowe uchwyty montażowe do mocowania bezpośrednio na szynach lub za pomocą dodatkowych rozpórek.
- Śruby oczkowe: Pozwalają na podwieszenie urządzenia za pomocą czterech punktów montażowych na górze puszki.
- Pręt gwintowany: Umożliwia centralne podwieszenie w jednym punkcie za pomocą pręta M10 lub 3/8 UNC.
Podłączenie elektryczne odbywa się poprzez listwy zaciskowe wewnątrz puszki, dostępne przez przepusty kablowe (20 mm i 29 mm) znajdujące się na pięciu stronach obudowy.
Montaż głośnika i maskownicy
Montaż zespołu głośnika do zainstalowanej puszki jest procesem jednoosobowym. Krawędź przegrody głośnika zaczepia się o stalową puszkę, co pozwala na stabilne utrzymanie elementu podczas zabezpieczania go śrubami. Po zamontowaniu głośnika należy zainstalować maskownicę z formowaną osłoną.
Dane techniczne
- Przetwornik: 12-calowy (300 mm) przetwornik basowy z 3-calową cewką.
- Pasmo przenoszenia (-3 dB): 34 Hz - 1 kHz.
- Moc (Average/Programme/Peak): 400 W / 800 W / 1600 W.
- Impedancja nominalna: 8 Ohm.
- Wymiary: 331 x 725 x 516 mm.
- Waga (całość): ok. 29.7 kg (suma wagi puszki, głośnika i maskownicy).
Bezpieczeństwo i utylizacja
Urządzenie musi być instalowane przez wykwalifikowany personel. Należy unikać instalacji w zamkniętych przestrzeniach (np. regałach) oraz w pobliżu źródeł ciepła. Produkt podlega dyrektywie WEEE (2012/19/EU) i nie powinien być wyrzucany z odpadami domowymi. Należy go przekazać do autoryzowanego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź połączenia kablowe na listwach zaciskowych wewnątrz puszki oraz upewnij się, że używasz odpowiedniego wzmacniacza i zwrotnicy.
Uszkodzenia mechaniczne po rozpakowaniu
W przypadku wykrycia uszkodzeń powstałych w transporcie, niezwłocznie powiadom sprzedawcę i zachowaj opakowanie transportowe.
Przed użyciem
- Sprawdź, czy paczka zawiera wszystkie trzy komponenty: zespół głośnika, puszkę (back-can) i maskownicę.
- Upewnij się, że miejsce montażu wytrzyma wagę urządzenia.
- Sprawdź, czy używasz odpowiednich śrub i podkładek zgodnie z wybraną metodą montażu.
- Upewnij się, że napięcie sieciowe jest zgodne z wymaganiami modelu.
- Przygotuj odpowiednie narzędzia do montażu na szynach lub pręcie gwintowanym.
Parametry w praktyce
- 12" Bass Driver
- 12-calowy przetwornik niskotonowy zapewniający głęboki bas.
Ilustracje i schematy

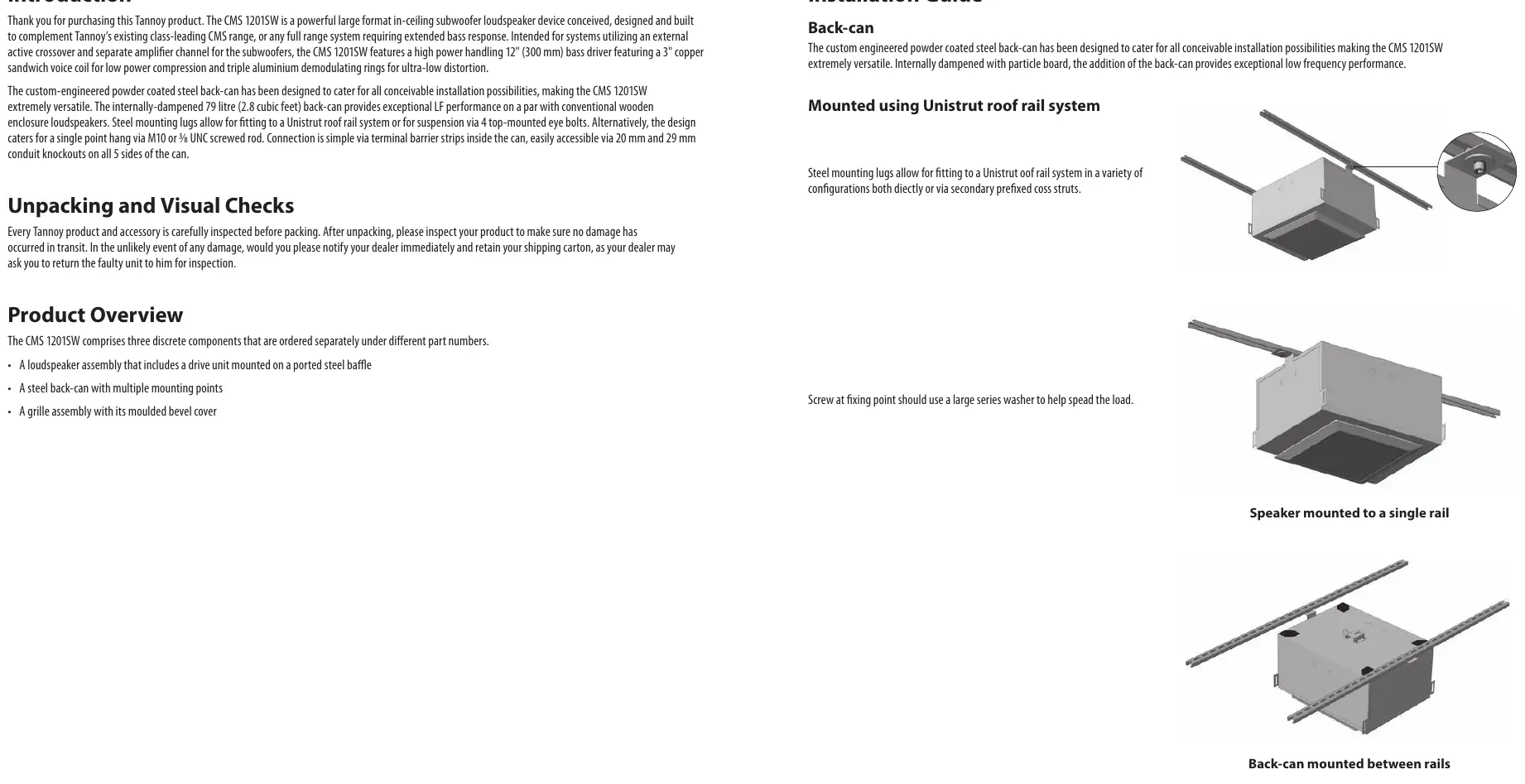

- Schematy montażu na szynach Unistrut pokazują sposób mocowania puszki bezpośrednio lub za pomocą rozpórek.
- Instrukcja montażu na pręcie gwintowanym ilustruje użycie nakrętek i podkładek do zabezpieczenia puszki.
- Rysunki montażu głośnika pokazują sposób zaczepienia przegrody o puszkę przed przykręceniem.
Zgodność modelu
- Wymaga zewnętrznej aktywnej zwrotnicy i oddzielnego kanału wzmacniacza.
- Zaprojektowany do pracy w systemach sufitowych.
