Instrukcja obsługi głośnika aktywnego Tannoy VXP Series

Szybki przewodnik po instrukcji obsługi głośników aktywnych Tannoy serii VXP. Dowiedz się, jak podłączyć zasilanie, skonfigurować tryby pracy, używać złączy XLR, montować głośniki oraz zrozumieć funkcje diod LED i ograniczniki.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy głośników aktywnych serii Tannoy VXP (modele VXP 15HP, VXP 12, VXP 8, VXP 6). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia zasilania, konfiguracji trybów pracy oraz konserwacji systemu. Głośniki te wyposażone są w moduł wzmacniacza Lab Gruppen IDEAA Class-D.

Opis urządzenia i złącza

Panel tylny głośnika zawiera następujące elementy:

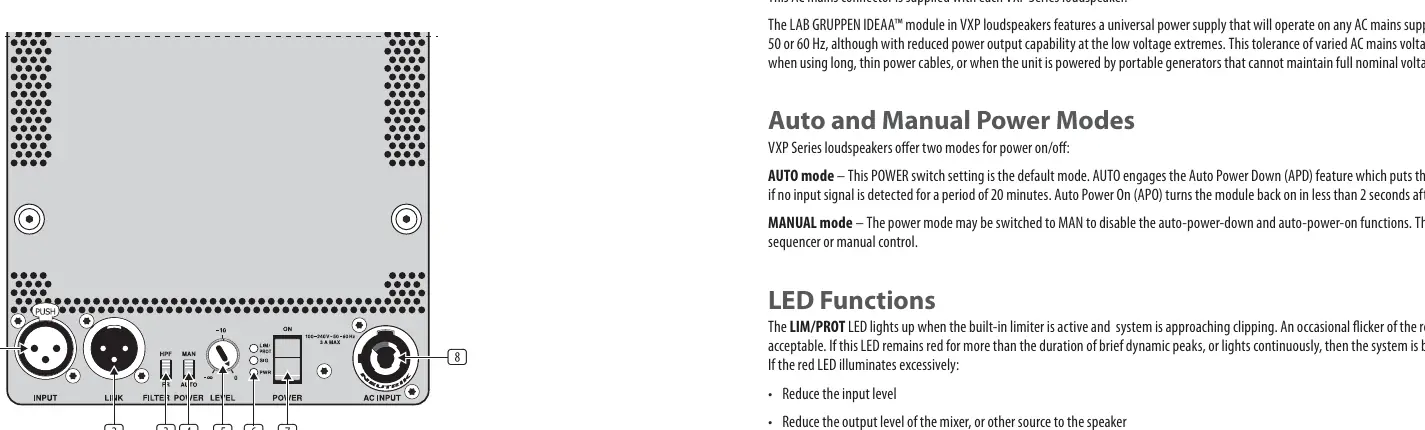

Schemat panelu tylnego głośnika VXP
Schemat panelu tylnego głośnika VXP
  • INPUT: Złącze wejściowe audio XLR (zbalansowane).
  • LINK: Złącze wyjściowe audio XLR do przesyłania sygnału do kolejnych głośników.
  • FILTER: Przełącznik filtra górnoprzepustowego (HPF) lub pełnozakresowego (FR).
  • POWER: Przełącznik trybu zasilania (AUTO/MAN).
  • LEVEL: Regulator głośności wyjściowej.
  • LED INDICATORS: Wskaźniki stanu zasilania, sygnału i limitera.
  • MAINS: Gniazdo zasilania Neutrik powerCON.

Podłączenie zasilania

Głośniki serii VXP wykorzystują złącza Neutrik powerCON. Wbudowany zasilacz uniwersalny obsługuje napięcia od 70 V do 265 V (+/- 10%) przy 50 lub 60 Hz. Pozwala to na pracę nawet przy niestabilnym napięciu lub długich przewodach zasilających.

Tryby pracy i wskaźniki LED

Głośnik oferuje dwa tryby zasilania:

  • AUTO: Domyślny tryb. Funkcja Auto Power Down (APD) przełącza głośnik w tryb Standby po 20 minutach braku sygnału. Auto Power On (APO) wybudza głośnik w mniej niż 2 sekundy po wykryciu sygnału.
  • MAN (Manual): Wyłącza funkcje automatycznego oszczędzania energii.

Wskaźniki LED informują o stanie systemu:

  • LIM/PROT: Świeci, gdy limiter jest aktywny. Ciągłe świecenie oznacza przesterowanie systemu.
  • SIG: Świeci, gdy obecny jest sygnał audio.
  • PWR: Zielony (aktywny), Czerwony (Standby), Bursztynowy (ochrona termiczna).

Obsługa i konfiguracja

Struktura wzmocnienia: Maksymalny poziom SPL osiągany jest przy sygnale wejściowym 4 dBu. W przypadku silniejszych sygnałów (10-20 dBu) system automatycznie stosuje kompresję.

Limitery: Chronią wzmacniacz przed przegrzaniem i głośniki przed uszkodzeniem. Należy unikać ciągłego świecenia diody LIM/PROT.

Chłodzenie: Głośniki nie posiadają wentylatorów. Należy zapewnić co najmniej 100 mm wolnej przestrzeni wokół panelu tylnego dla chłodzenia konwekcyjnego.

Montaż i instalacja

Arraying: Głośniki serii VXP można łączyć w zestawy (array). Dzięki konstrukcji z pochylonymi panelami tylnymi (30 stopni), możliwe jest uzyskanie płynnego przejścia między głośnikami przy minimalnym nakładaniu się dyspersji. W razie potrzeby jeden z głośników można odwrócić.

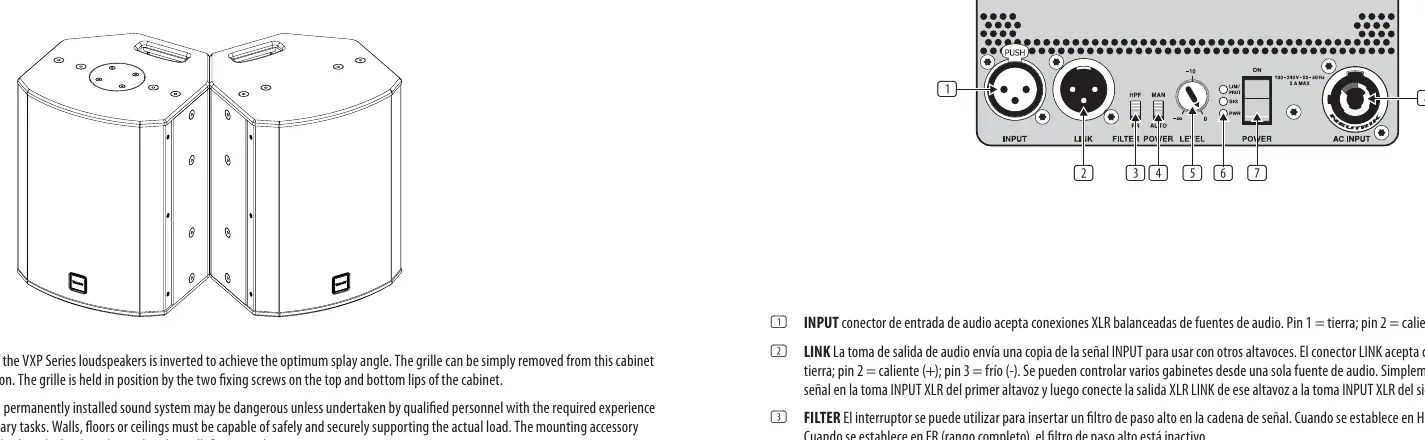

Schemat ustawienia głośników w układzie array
Schemat ustawienia głośników w układzie array

Bezpieczeństwo: Montaż podwieszany musi być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi certyfikatami. Należy upewnić się, że ściany, podłogi lub sufity są w stanie utrzymać ciężar urządzenia.

Praktyczna pomoc

Typowe problemy

Czerwona dioda LIM/PROT świeci ciągle

System jest przesterowany. Zmniejsz poziom wejściowy lub poziom wyjściowy miksera.

Brak dźwięku w trybie AUTO

Wzmacniacz przeszedł w tryb Standby po 20 minutach braku sygnału. Wyślij sygnał wejściowy, aby wybudzić urządzenie.

Głośnik się przegrzewa

Zapewnij co najmniej 100 mm wolnej przestrzeni wokół głośnika dla wentylacji konwekcyjnej.

Przed użyciem

  • Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami (70-265 V).
  • Upewnij się, że używasz wysokiej jakości kabli XLR.
  • Sprawdź, czy głośnik ma zapewnioną odpowiednią wentylację (min. 100 mm).
  • Upewnij się, że przełącznik POWER jest w odpowiednim trybie (AUTO/MAN).

Parametry w praktyce

Directivity factor (Q)
Wskaźnik kierunkowości głośnika.
Power consumption
Pobór mocy przy 1/8 maksymalnej mocy.

Ilustracje i schematy

  • Panel tylny zawiera złącza INPUT (XLR), LINK (XLR), przełącznik FILTER (HPF/FR), przełącznik POWER (AUTO/MAN), regulator LEVEL, wskaźniki LED oraz gniazdo zasilania MAINS (powerCON).

Zgodność modelu

  • Głośniki serii VXP wymagają zasilania 70-265 V AC.
  • Złącza Neutrik powerCON są dostarczane z każdym głośnikiem.
