Instrukcja obsługi ładowarki warsztatowej Telwin Doctor Charge 130

Najważniejsze informacje z instrukcji

Ładowarka Telwin Doctor Charge 130 to zaawansowane urządzenie przeznaczone do ładowania akumulatorów typu WET, EFB, GEL, AGM, Ca oraz litowych (Li). Urządzenie oferuje funkcje ładowania, konserwacji, diagnostyki, zasilania oraz wspomagania rozruchu (12V). Przed użyciem należy upewnić się, że napięcie sieciowe jest zgodne z tabliczką znamionową, a urządzenie jest podłączone do uziemionego gniazda.

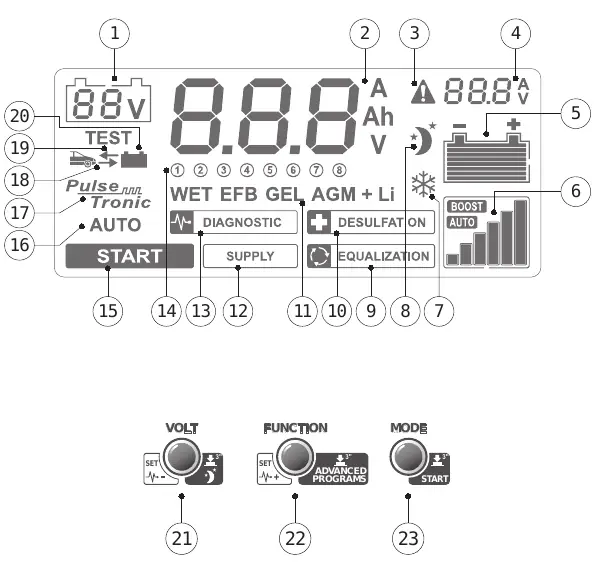

Opis wyświetlacza i sterowania

Panel sterowania składa się z wyświetlacza LCD oraz trzech przycisków: VOLT, FUNCTION i MODE. Wyświetlacz pokazuje parametry ładowania, kody alarmów (AL1-AL9), poziom naładowania oraz wybrane tryby pracy. Przyciski pozwalają na wybór napięcia (6/12/24V), funkcji (ładowanie, test, programy zaawansowane) oraz trybu pracy (AUTO, BOOST, ręczny).

Instalacja i podłączenie

Urządzenie musi być umieszczone w stabilnej pozycji z zapewnioną wentylacją. Podczas podłączania:

• Odłącz kabel zasilający od sieci.
• Podłącz czerwony zacisk do bieguna dodatniego (+) akumulatora.
• Podłącz czarny zacisk do podwozia pojazdu (z dala od akumulatora i przewodów paliwowych) lub bezpośrednio do bieguna ujemnego (-) akumulatora, jeśli jest on wyjęty z pojazdu.
• Po zakończeniu ładowania najpierw odłącz zasilanie, a następnie zaciski w odwrotnej kolejności.

Ładowanie akumulatorów

Technologia Pulse-Tronic automatycznie zarządza procesem ładowania w 8 krokach: test akumulatora, odsiarczanie, kontrola integralności, ładowanie do 80%, ładowanie do 100%, monitorowanie, konserwacja i odzyskiwanie impulsowe. Przed ładowaniem akumulatorów typu WET należy usunąć korki (jeśli są) i sprawdzić poziom elektrolitu.

Funkcja rozruchu (START)

Funkcja rozruchu jest dostępna dla instalacji 12V. Przed użyciem należy:

• Upewnić się, że napięcie akumulatora jest zgodne z ustawieniem ładowarki.
• Wykonać szybkie ładowanie przez 10-15 minut przed próbą rozruchu.
• Nigdy nie uruchamiać pojazdu z odłączonym akumulatorem.

Funkcje zaawansowane

Dostęp do menu zaawansowanego uzyskuje się przez przytrzymanie przycisku FUNCTION przez 2 sekundy. Dostępne tryby to:

• DESULFATION: Proces odzyskiwania zasiarczonych akumulatorów.
• EQUALIZATION: Tryb konserwacji dla akumulatorów WET.
• DIAGNOSTIC: Tryb diagnostyczny do sprawdzania stanu akumulatora i alternatora.
• SUPPLY: Zasilanie podtrzymujące elektronikę pojazdu podczas wymiany akumulatora.

Kalibracja kabli

Aby zapewnić dokładność pomiarów, urządzenie umożliwia kalibrację kabli. Należy wyłączyć urządzenie, przytrzymać przycisk VOLT, podłączyć do zasilania i zwolnić przycisk po 7 sekundach, a następnie wybrać długość kabli.

Rozwiązywanie problemów

Urządzenie sygnalizuje błędy kodami AL1-AL9. Najczęstsze to:

• AL1: Zwarcie lub odwrotna polaryzacja zacisków.
• AL3: Akumulator uszkodzony lub niezdolny do utrzymania ładunku.
• AL9: Przegrzanie urządzenia.
