Instrukcja obsługi przyłbicy spawalniczej Telwin 13DIN

Najważniejsze informacje z instrukcji

Przyłbica spawalnicza Telwin 13DIN jest wyposażona w filtr automatycznie ściemniający TW 402S. Przed rozpoczęciem pracy należy upewnić się, że operator jest przeszkolony w zakresie bezpiecznego spawania łukowego. Przyłbica chroni przed promieniowaniem UV/IR oraz iskrami i odpryskami metalu. Nie jest przeznaczona do spawania laserowego ani gazowego (oksyacetylenowego).

Opis urządzenia

Przyłbica składa się z filtra TW 402S oraz przezroczystych osłon zewnętrznych i wewnętrznych. Zapewnia stałą ochronę oczu i twarzy podczas procesu spawania.

Montaż i regulacja

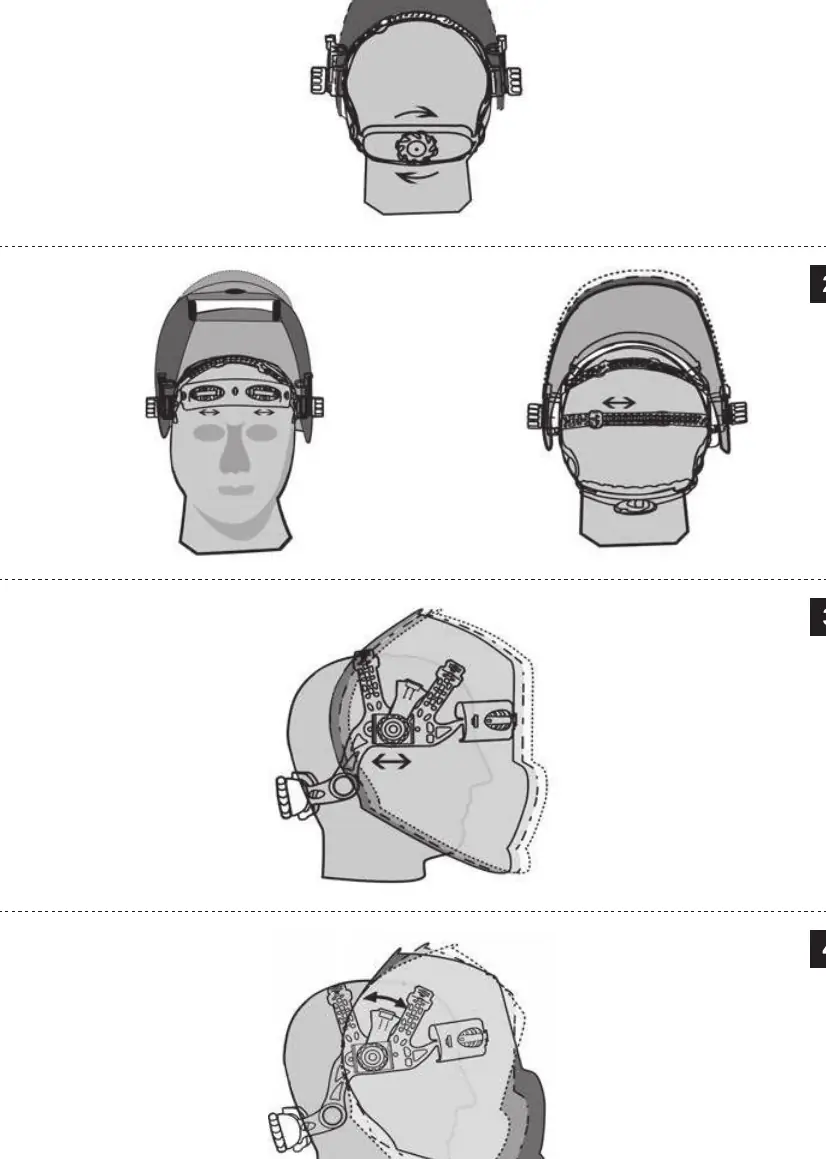

Montaż elementów należy przeprowadzić zgodnie z rysunkiem (Fig. A). Regulacja przyłbicy (Fig. B) obejmuje:

• Regulację taśmy okalającej (Fig. B-1): Dopasowanie obwodu do rozmiaru głowy za pomocą pokrętła.
• Regulację wysokości (Fig. B-2): Ustawienie taśmy tuż nad brwiami za pomocą pasków na górze głowy.
• Regulację odległości (Fig. B-3): Ustawienie odległości między twarzą a filtrem za pomocą bocznych pokręteł.
• Regulację nachylenia (Fig. B-4): Ustawienie kąta widzenia tak, aby oczy były prostopadłe do filtra.

Obsługa

Przed spawaniem należy sprawdzić stan filtra i osłon. W modelach z regulacją należy ustawić:

• Shade (stopień zaciemnienia): Zgodnie z tabelą 1, w zależności od natężenia prądu i metody spawania.
• Sensitivity (czułość): W zależności od intensywności łuku.
• Delay-time (opóźnienie): Czas przejścia z stanu ciemnego do jasnego po zakończeniu spawania.

Przed rozpoczęciem pracy należy przetestować działanie filtra przyciskiem TEST lub źródłem jasnego światła. Pozycja GRIND służy wyłącznie do szlifowania.

Konserwacja i czyszczenie

Regularnie wymieniaj porysowane lub uszkodzone osłony filtra. Czyść powierzchnię filtra i osłony miękką ściereczką z nieagresywnym środkiem (np. do szyb). Sprawdzaj, czy czujniki i ogniwa słoneczne nie są zasłonięte. Do dezynfekcji używaj wody z mydłem lub środków bez rozpuszczalników.

Rozwiązywanie problemów

Jeśli filtr nie ściemnia się lub działa niestabilnie, sprawdź czystość czujników, stan osłon zewnętrznych, poziom prądu spawania lub naładuj baterię. W przypadku wolnego przełączania sprawdź temperaturę otoczenia (nie powinna być niższa niż -5°C).
