Instrukcja bezpieczeństwa i obsługi dla służb ratowniczych Tesla Model S (2021-obecnie)
Przewodnik ratowniczy dla Tesla Model S (2021-obecnie). Dowiedz się, jak bezpiecznie unieruchomić pojazd, odłączyć zasilanie wysokiego napięcia, uzyskać dostęp do pasażerów oraz postępować w przypadku pożaru lub zalania.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje dla służb ratowniczych
Niniejszy dokument zawiera kluczowe procedury bezpieczeństwa dla służb ratowniczych w przypadku zdarzeń z udziałem pojazdu Tesla Model S (2021-obecnie). Uwaga: Brak dźwięku silnika nie oznacza, że pojazd jest wyłączony. Pojazd może być w stanie gotowości do natychmiastowego restartu. Zawsze należy stosować odpowiednie środki ochrony osobistej (PPE).
Identyfikacja pojazdu
Pojazd jest w pełni elektryczny. Emblemat Tesla wskazuje na napęd elektryczny. Nazwa modelu nie jest widoczna na zewnątrz pojazdu.
Unieruchomienie i stabilizacja
- Unieruchomienie: Zawsze należy zablokować koła (chock wheels). Upewnij się, że pojazd jest w trybie "Park" (Push to Park).
- Stabilizacja: Używaj wyznaczonych punktów stabilizacji. Nie należy wywierać nacisku na akumulator wysokiego napięcia (HV Battery).
Wyłączanie zasilania (Procedura awaryjna)
Aby wyłączyć zasilanie w sytuacji awaryjnej:
- Otwórz maskę przednią.
- Przetnij dwukrotnie pętlę ratowniczą (First Responder Loop) – znajduje się ona po prawej stronie.
- Odłącz akumulator 12V.
Ostrzeżenie: Nie wszystkie komponenty wysokiego napięcia są oznaczone. Zawsze noś środki ochrony osobistej. Nie próbuj otwierać akumulatora wysokiego napięcia.
Dostęp do wnętrza
W przypadku kolizji elektryczne i mechaniczne zwolnienia zamków mogą nie działać. Szyby przednia, dachowa i tylna wykonane są ze szkła laminowanego. Szyby boczne mogą być hartowane lub laminowane. W razie braku zasilania 12V, dostęp do wnętrza może wymagać użycia zewnętrznego źródła zasilania lub wyważenia drzwi.
Postępowanie w przypadku pożaru i zalania
- Pożar: Nie zanurzaj pojazdu w celu ugaszenia pożaru akumulatora. Używaj dużych ilości wody do chłodzenia obudowy akumulatora. Monitoruj temperaturę akumulatora przez co najmniej 24 godziny ze względu na ryzyko ponownego zapłonu.
- Zalanie: Traktuj pojazd jak każdy inny zatopiony pojazd. W przypadku zalania słoną wodą istnieje zwiększone ryzyko pożaru akumulatora. Przechyl pojazd na boki, aby umożliwić odpływ wody.

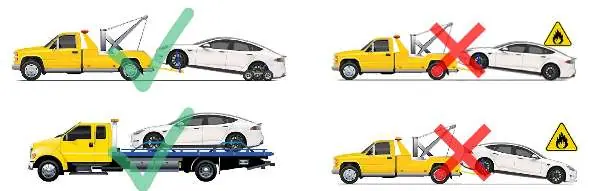

Holowanie i transport
Przed transportem należy sprawdzić temperaturę akumulatora wysokiego napięcia. Po incydencie z pożarem, pojazd należy przechowywać na zewnątrz w bezpiecznej odległości (co najmniej 15 metrów) od innych pojazdów i budynków.
Praktyczna pomoc
Typowe problemy
Pojazd nie wydaje dźwięku silnika
Brak dźwięku nie oznacza, że pojazd jest wyłączony. Może nastąpić nagły restart. Zawsze używaj środków ochrony osobistej (PPE).
Drzwi nie otwierają się po kolizji
Elektryczne i mechaniczne zwolnienia mogą być uszkodzone. Może być wymagana ekstrakcja.
Ryzyko ponownego zapłonu akumulatora
Monitoruj temperaturę akumulatora przez co najmniej 24 godziny po ugaszeniu pożaru.
Przed użyciem
- Załóż odpowiednie środki ochrony osobistej (PPE)
- Zabezpiecz koła (chock wheels)
- Zlokalizuj pętlę ratowniczą (First Responder Loop)
- Sprawdź temperaturę akumulatora HV przed transportem
- Upewnij się, że pojazd jest w trybie Park
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pomarańczowa izolacja
- Oznacza kable wysokiego napięcia - nie przecinać ani nie otwierać.
- Niebieski płyn
- Płyn chłodzący akumulator.
Ilustracje i schematy

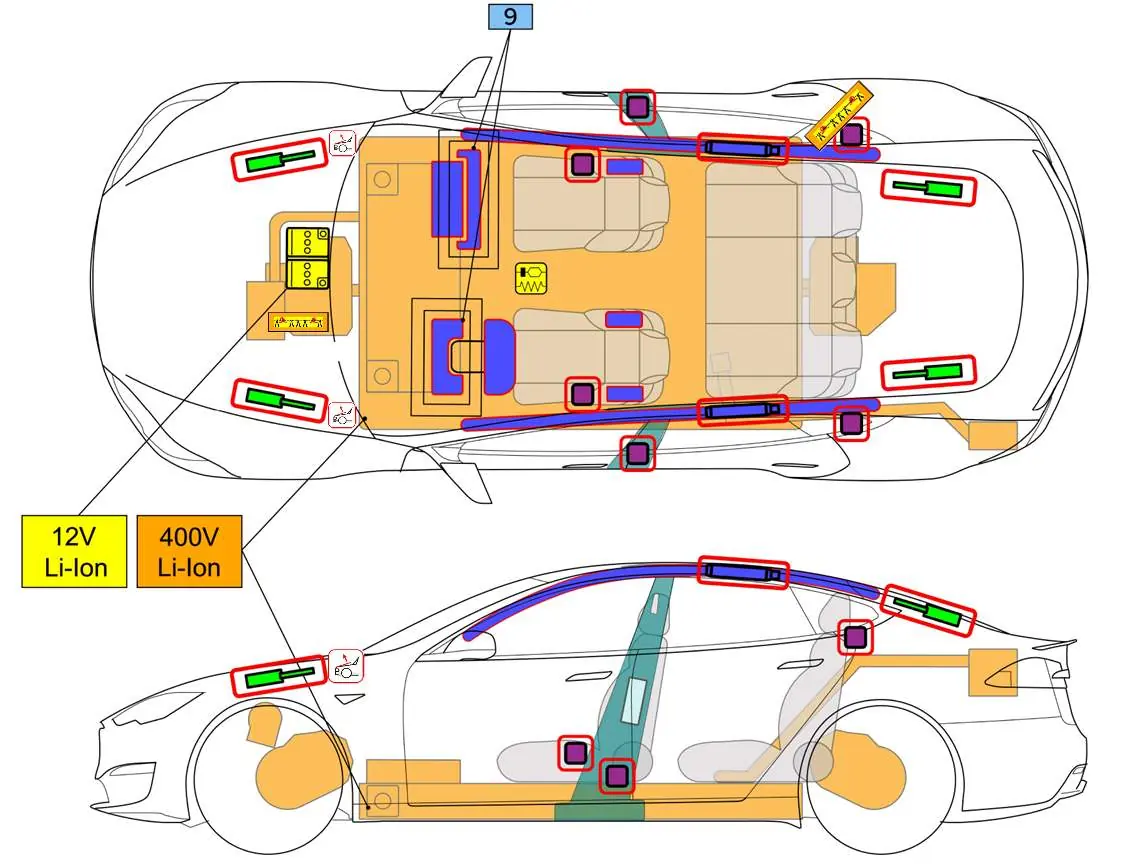

- Schemat rozmieszczenia komponentów wysokiego napięcia i stref wzmocnionych
- Punkty stabilizacji i podnoszenia pojazdu

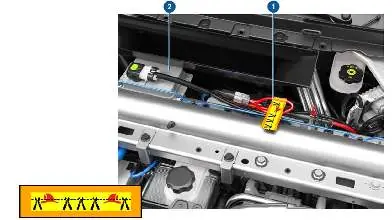

- Procedura cięcia pętli ratowniczej

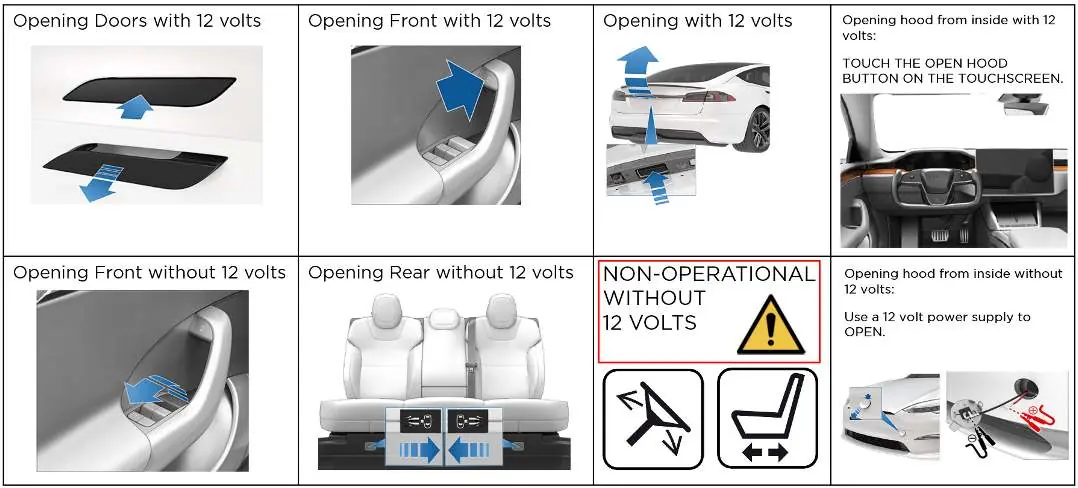

- Instrukcja otwierania drzwi i maski w przypadku braku zasilania 12V
Zgodność modelu
- Knee airbags (poduszki kolanowe) są instalowane tylko w Ameryce Północnej, Meksyku i Korei Południowej.
